Reliez deux contraintes dotés de degrés de liberté rotatifs. La relation crée un rapport constant de rotation angulaire entre les contraintes. Si l'une des pièces contraintes est déplacée, l'autre se déplacera avec un mouvement de rotation.

La relation d'engrenage associe deux contraintes avec un degré de liberté de rotation. Lorsqu'un composant pivote, l'autre pivote également. L'amplitude de la rotation résultante dépend du rapport d'engrenage défini dans la relation d'engrenage. Pour définir une relation d'engrenage, il doit y avoir deux composants dans un assemblage défini avec une contrainte qui permet un degré de liberté de rotation.

Cela inclut la liaison pivot, la liaison pivot-glissant, la contrainte planaire, la contrainte de rainure ou la contrainte parallèle. Sélectionnez la relation d'engrenage et spécifiez les deux contraintes qui doivent être liées par la relation d'engrenage. Définissez ensuite le ratio de relation. Il s'agit généralement du rapport de transmission souhaité.

Le rapport de transmission pour les engrenages dentés est défini comme le nombre de dents de l'engrenage d'entraînement, ou d'entrée, divisé par le nombre de dents de l'engrenage entraîné ou de sortie. Le ratio peut également être inversé en sélectionnant l'option de sens inverse. Dans cet exemple, l'engrenage d'entraînement a 20 dents, tandis que l'engrenage entraîné a 40 dents, ce qui donne un ratio de 0,5. Ce rapport apparaît visuellement lorsque l'on observe les fentes à clé des arbres d'entrée et de sortie.

Lorsque l'arbre d'entrée effectue une rotation complète, l'arbre de sortie effectue une demi-rotation. Les relations entre engrenages peuvent être utilisées pour d'autres composants liés à la rotation autres que les engrenages. Deux composants qui devraient tourner l'un par rapport à l'autre avec un rapport donné peuvent être définis par une relation d'engrenage. Par exemple, les roues d'un système de poulies tournent les unes avec les autres selon un rapport défini.

Un autre exemple pourrait être les aiguilles d'une montre ou d'une horloge. Les relations entre les engrenages sont essentielles pour analyser le mouvement de l'assemblage, en particulier dans le cas d'un assemblage complexe avec des transmissions composées de deux engrenages ou plus. Les composants sont affinés pour terminer l'assemblage, et le mouvement qui en résulte est validé.

Pour ajouter la relation de type Engrenage :

  1. Cliquez sur Icône de fonction Relation de type engrenage.

    Boîte de dialogue Relation de type engrenage

  2. Dans la boîte de dialogue, vérifiez que la case Engrenage est sélectionnée.
  3. Sélectionnez deux Contraintes (avec un degré de liberté de rotation) dans la liste principale des Fonctions de contrainte (ou dans la liste des fonctions de l'un des sous-assemblages actuels). Les Contraintes acceptables sont les suivantes : pivot, cylindrique, planaire et parallèle. (Les Contraintes pivot possèdent exactement les degrés de liberté requis par l'engrenage.)

    Les pièces/sous-ensembles utilisant des Liaisons pivot-glissant, des contraintes planaires et parallèles avec la relation d'engrenage nécessitent des contraintes supplémentaires pour les maintenir en place.

  4. Entrez le rapport de transmission souhaité.
  5. Si vous le souhaitez, cochez la case pour inverser la direction.

Une fois que vous avez sélectionné un degré de liberté pour la relation, vous ne pouvez pas la modifier sauf si vous supprimez la contrainte de la boîte de dialogue, modifiez le type de contrainte ou supprimez la contrainte et recommencez.

Étapes

Pour ajouter la relation de type Engrenage :

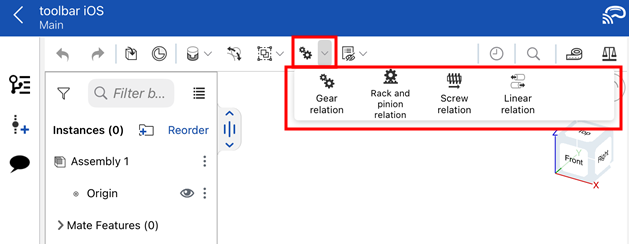

  1. Appuyez sur Icône de fonction Relation de type engrenage.

    Boîte de dialogue Relation de type engrenage

  2. Dans la boîte de dialogue, vérifiez que Engrenage est sélectionné dans le champ Type de relation.
  3. Sélectionnez deux Contraintes (avec un degré de liberté de rotation) dans la liste principale des Fonctions de contrainte (ou dans la liste des fonctions de l'un des sous-assemblages actuels). Les Contraintes acceptables sont les suivantes : pivot, cylindrique, planaire et parallèle. (Les Contraintes pivot possèdent exactement les degrés de liberté requis par l'engrenage.)

    Les pièces/sous-ensembles utilisant des Liaisons pivot-glissant, des contraintes planaires et parallèles avec la relation d'engrenage nécessitent des contraintes supplémentaires pour les maintenir en place.

  4. Entrez le rapport de transmission souhaité.
  5. Vous pouvez également appuyer sur le curseur pour inverser la direction.
  6. Appuyez sur la case.

Une fois que vous avez sélectionné un degré de liberté pour la relation, vous ne pouvez pas la modifier sauf si vous supprimez la contrainte de la boîte de dialogue, modifiez le type de contrainte ou supprimez la contrainte et recommencez.

Étapes

Pour ajouter la relation Mécanisme à crémaillère :

  1. Appuyez sur Icône de fonction Relation de type engrenage.

    Boîte de dialogue Relation de type engrenage

  2. Dans la boîte de dialogue, vérifiez que Engrenage est sélectionné dans le champ Type de relation.

  3. Sélectionnez deux Contraintes (avec un degré de liberté de rotation) dans la liste principale des Fonctions de contrainte (ou dans la liste des fonctions de l'un des sous-assemblages actuels). Les Contraintes acceptables sont les suivantes : pivot, cylindrique, planaire et parallèle. (Les Contraintes pivot possèdent exactement les degrés de liberté requis par l'engrenage.)

    Les pièces/sous-ensembles utilisant des Liaisons pivot-glissant, des contraintes planaires et parallèles avec la relation d'engrenage nécessitent des contraintes supplémentaires pour les maintenir en place.

  4. Entrez le rapport de transmission souhaité.

  5. Vous pouvez également appuyer sur le curseur pour inverser la direction.

  6. Appuyez sur la case.

Une fois que vous avez sélectionné un degré de liberté pour la relation, vous ne pouvez pas la modifier sauf si vous supprimez la contrainte de la boîte de dialogue, modifiez le type de contrainte ou supprimez la contrainte et recommencez.
