Contraignez deux entités tangentes aux faces, arêtes ou sommets sélectionnés. Les contraintes tangentes ne nécessitent pas et n'acceptent pas de connecteurs de positionnement.

La fonction Tangente vous permet de contraindre deux entités tangentes aux faces, arêtes ou sommets sélectionnés. Les contraintes tangentes ne nécessitent pas et n'acceptent pas de connecteurs de positionnement.

Cliquez sur Contrainte tangente dans la barre d'outils Assemblage. Sélectionnez la face, l'arête ou le sommet d'une entité, en l'occurrence l'arête du cylindre. Sélectionnez ensuite une face, une arête ou un sommet de la deuxième entité, en l'occurrence le bord de la boîte. Par défaut, la propagation tangente est cochée. Cela signifie que la face, l'arête ou le sommet s'étend automatiquement aux faces, arêtes ou sommets connectés tangentiellement (dans cet exemple, les bords de la boîte sont tangents à l'arête de la boîte sélectionnée). Décochez cette case pour n'utiliser que le bord sélectionné. Cliquez sur la flèche pour inverser l'axe principal.

Cliquez sur la coche verte pour accepter la nouvelle contrainte tangente.

Étapes

  1. Cliquez sur Icône de l'outil de fonction de contrainte tangente.

    Boîte de dialogue Contrainte tangente

  2. Sélectionnez la face, l'arête ou le sommet d'une entité.
  3. Avec le focus dans le deuxième champ de la boîte de dialogue Contrainte, sélectionnez une face, une arête ou un sommet de la deuxième entité.
  4. Vous pouvez également sélectionner Propagation tangente pour étendre automatiquement la face, l'arête ou le sommet avec la face, l'arête ou le sommet connectés.
  5. Vous pouvez également actionner la flèche pour inverser l'axe principal.

Conseils

  • La contrainte tangente ne prend pas en charge les surfaces décalées.
  • La propagation tangente n'a aucun effet lorsque deux sommets sont sélectionnés.
  • Inverser l'axe principal fonctionne uniquement lorsque deux faces sont sélectionnées ; pour les autres sélections, l'action est ignorée.
  • Seules les faces balayées sont prises en charge (tore, cônes, etc.), pas de faces génériques (comme les splines).
  • La contrainte tangente ne fonctionne avec aucune relation.

Étapes

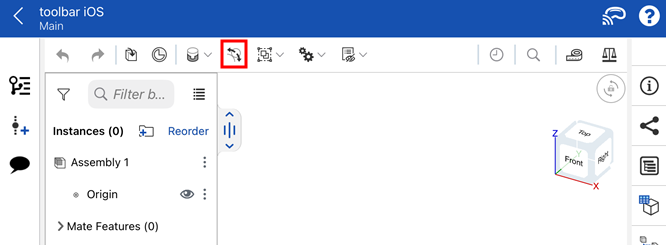

  1. Appuyez sur Icône de l'outil de fonction de contrainte tangente.
  2. Touchez pour sélectionner une face, une arête ou un sommet d'une entité.
  3. Dans la boîte de dialogue, appuyez sur le deuxième champ Face, arête ou sommet pour l'activer.
  4. Touchez pour sélectionner une face, une arête ou un sommet d'une entité.
  5. Vous pouvez également sélectionner Propagation tangente pour étendre automatiquement la face, l'arête ou le sommet avec la face, l'arête ou le sommet connectés.
  6. Vous pouvez également actionner la flèche pour inverser l'axe principal.
  7. Appuyez sur la case.

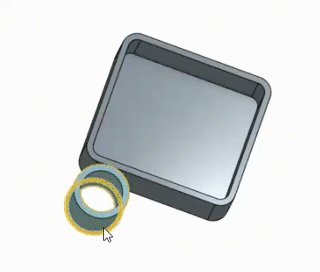

Ci-dessous, les deux pièces partagent une contrainte planaire et la boîte est fixée en place. Lorsque le cylindre est glissé, il longe le côté de la boîte et suit la face tout autour :

Exemple de contrainte tangente

Conseils

  • La contrainte tangente ne prend pas en charge les surfaces décalées.
  • La propagation tangente n'a aucun effet lorsque deux sommets sont sélectionnés.
  • Inverser l'axe principal fonctionne uniquement lorsque deux faces sont sélectionnées ; pour les autres sélections, l'action est ignorée.
  • Seules les faces balayées sont prises en charge (tore, cônes, etc.), pas de faces génériques (comme les splines).
  • La contrainte tangente ne fonctionne avec aucune relation.

Étapes

  1. Appuyez sur Icône de l'outil de fonction de contrainte tangente.
  2. Touchez pour sélectionner une face, une arête ou un sommet d'une entité.
  3. Dans la boîte de dialogue, appuyez sur le deuxième champ Face, arête ou sommet pour l'activer.
  4. Touchez pour sélectionner une face, une arête ou un sommet d'une entité.
  5. Vous pouvez également sélectionner Propagation tangente pour étendre automatiquement la face, l'arête ou le sommet avec la face, l'arête ou le sommet connectés.
  6. Vous pouvez également actionner la flèche pour inverser l'axe principal.
  7. Appuyez sur la case.

Ci-dessous, les deux pièces partagent une contrainte planaire et la boîte est fixée en place. Lorsque le cylindre est glissé, il longe le côté de la boîte et suit la face tout autour :

Exemple de contrainte tangente

Conseils

  • La contrainte tangente ne prend pas en charge les surfaces décalées.
  • La propagation tangente n'a aucun effet lorsque deux sommets sont sélectionnés.
  • Inverser l'axe principal fonctionne uniquement lorsque deux faces sont sélectionnées ; pour les autres sélections, l'action est ignorée.
  • Seules les faces balayées sont prises en charge (tore, cônes, etc.), pas de faces génériques (comme les splines).
  • La contrainte tangente ne fonctionne avec aucune relation.
