Liez deux entités en permettant un mouvement de translation le long de l'axe X et de l'axe Y, et mouvement de rotation autour de l'axe Z (Ty, Tx, Rz).

La Contrainte planaire vous permet de contraindre deux entités avec un mouvement de translation le long des axes X et Y et un mouvement de rotation autour de l'axe Z (Tx, Ty et Rz).

Commencez par créer des connecteurs de positionnement sur chaque entité, ou utilisez les connecteurs de positionnement implicites visibles lors du survol.

Cliquez sur Contrainte planaire dans la barre d'outils Assemblage. Sélectionnez le connecteur de positionnement sur l'instance utilisée pour le point de mouvement de translation et de rotation, en l'occurrence le cylindre. Sélectionnez ensuite le connecteur de positionnement sur l'instance qui servira de point fixe, en l'occurrence le sol de la boîte. Si le cylindre n'est pas correctement orienté par rapport à la boîte, inversez l'axe principal et/ou réorientez l'axe secondaire.

Cochez Décaler pour décaler la translation le long de l'axe Z du cylindre et/ou la rotation autour de son axe X ou Y.

Pour imposer des limites au mouvement de la contrainte, cochez la case Limites et indiquez des valeurs de distance minimale et maximale le long des axes de translation X et Y de la contrainte, ainsi que des valeurs d'angle minimum et maximum autour de l'axe Z de rotation de la contrainte. Appuyez sur le bouton Animer pour animer les degrés de liberté de la contrainte. Les limites sont visualisées dans la zone graphique sous forme de lignes pointillées avec des barres aux extrémités. Les lignes pointillées représentent la direction, la distance et la rotation de la contrainte, tandis que les lignes continues représentent ses limites. Si une limite est appliquée à une contrainte, l'icône de l'indicateur de limite de contrainte est visible dans la liste des fonctions de contrainte.

Cliquez sur la coche verte pour accepter la nouvelle contrainte planaire.

Étapes

Commencez par créer des connecteurs de positionnement sur chaque entité, ou utilisez les connecteurs de positionnement implicites visibles lors du survol.

  1. Cliquez sur Icône de l'outil de fonction de contrainte planaire.

    Boîte de dialogue Contrainte planaire

    Le premier connecteur de positionnement sélectionné (implicite ou explicite) sert de point de mouvement de translation et de rotation et le second connecteur de positionnement sélectionné (implicite ou explicite) sert de point stationnaire.

    Pour fournir une distance de décalage, cochez la case Décalage et fournissez une distance. Les contraintes planaires ne peuvent décaler les entités que le long de l'axe Z.

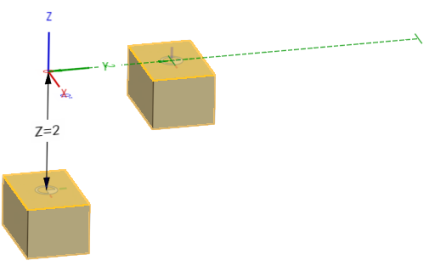

    Les distances de décalage sont visualisées dans la zone graphique sous forme de lignes pointillées entre les contraintes, affichant la valeur et l'axe. Saisissez la distance dans la boîte de dialogue.

    Lorsque vous cliquez sur une contrainte, des graphiques s'affichent pour indiquer la direction des valeurs X, Y et Z telles que définies par la contrainte, ainsi que le décalage et la plage de valeurs limites (le cas échéant).

    L'application d'un décalage doit être considérée comme un déplacement de l'ensemble du repère. Le décalage est relatif au connecteur de positionnement sélectionné en premier.

    Vous pouvez également choisir de faire pivoter la pièce autour d'un axe spécifique : sélectionnez l'axe, puis entrez les degrés de rotation.

  2. Pour limiter le mouvement, cochez Limites et saisissez (facultatif) les valeurs minimales et maximales pour contrôler la plage de mouvement de la contrainte.

    Les limites sont visualisées dans la zone graphique sous forme de lignes pointillées avec des barres aux extrémités. Les lignes pointillées représentent la direction et la distance du mouvement et les lignes pleines représentent la limite.

    Si une ou plusieurs limites sont appliquées à une contrainte, l'icône de l'indicateur de limite de contrainte Indicateur de limite de contrainte est visible à droite de la contrainte dans la liste des fonctions de la contrainte.

    Boîte de dialogue de contrainte planaire affichant les limites de la contrainte

  3. Cliquez sur l'entité pour accéder au manipulateur.
  4. Cliquez et faites glisser les différentes poignées du manipulateur pour voir quels mouvements sont autorisés ; notez que seul le mouvement de translation le long des axes X et Y et le mouvement de rotation autour de l'axe Z sont autorisés (Ty, Tx, Rz).

Modifier un connecteur de positionnement

Une fois qu'un connecteur de positionnement est créé entre deux connecteurs de positionnement explicites ou implicites, vous pouvez modifier l'un ou l'autre de ces connecteurs :

  1. Ouvrez la boîte de dialogue Contrainte. Dans l'exemple ci-dessous, la liaison fixe est utilisée à titre d'exemple. Le processus est similaire pour toutes les contraintes, à l'exception de la contrainte tangente qui n'utilise pas de connecteurs de positionnement.

    Boîte de dialogue Contrainte

  2. Cliquez sur l'icône de connecteur de positionnement (Icône de fonction Connecteur de positionnement). La boîte de dialogue du connecteur de positionnement s'ouvre, dans laquelle vous pouvez modifier le type d'origine, l'entité d'origine, l'alignement, la position, la direction de l'axe principal et l'orientation de l'axe secondaire du connecteur de positionnement :

Modifier un Connecteur de positionnement depuis la boîte de dialogue Contrainte

La modification des connecteurs de postionnement à partir de la boîte de dialogue Contrainte est limitée aux connecteurs implicites ou explicites situés dans l'assemblage en cours. Les connecteurs de positionnement provenant des Ateliers des piècess, sous-assemblages ou documents liés doivent être modifiés à leur emplacement d'origine.

Étapes

  1. Appuyez sur Icône de l'outil de fonction de contrainte planaire.
  2. Vérifiiez que Planaire est sélectionné dans le champ Type de contrainte.
  3. Sélectionnez deux connecteurs de positionnement (implicites ou explicites) à utiliser.
  4. Si vous le souhaitez, appuyez sur Décalage pour indiquer une distance de décalage.
  5. Si vous le souhaitez, appuyez sur Limites pour définir des limites de distance pour le déplacement.
  6. Vous pouvez également appuyer sur Icône de flèche de direction opposée pour inverser l'axe principal et l'orientation Z des instances.
  7. Le cas échéant, touchez Icône de réorientation de l'axe secondairepour réorienter l'axe secondaire ; faites pivoter l'orientation du quadrant (dans le plan XY) de 90 degrés juste avec un appui du doigt.
  8. Appuyez sur la case.

Touchez et faites glisser OU utilisez le Manipulateur du trièdre pour déplacer l'une des pièces. Notez que seuls les mouvements de transition le long des axes X et Y et les mouvements de rotation autour de l'axe Z sont autorisés (Ty, Tx, Rz).

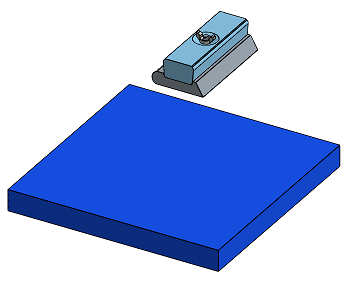

Exemple de contrainte planaire montrant deux pièces avant contrainte

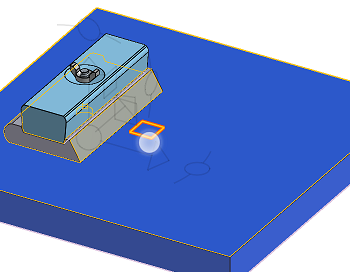

Exemple de contrainte planaire déplaçant la première pièce en place avec la seconde

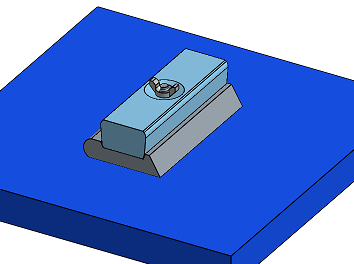

Exemple de contrainte planaire utilisant le manipulateur triade pour positionner la pièce

Étapes

  1. Appuyez sur Icône de l'outil de fonction de contrainte planaire.
  2. Vérifiiez que Planaire est sélectionné dans le champ Type de contrainte.
  3. Sélectionnez deux connecteurs de positionnement (implicites ou explicites) à utiliser.
  4. Si vous le souhaitez, appuyez sur Décalage pour indiquer une distance de décalage.
  5. Si vous le souhaitez, appuyez sur Limites pour définir des limites de distance pour le déplacement.
  6. Vous pouvez également appuyer sur Icône de flèche de direction opposée pour inverser l'axe principal et l'orientation Z des instances.
  7. Le cas échéant, touchez Icône de réorientation de l'axe secondaire pour réorienter l'axe secondaire ; faites pivoter l'orientation du quadrant (dans le plan XY) de 90 degrés juste avec un appui du doigt.
  8. Appuyez sur la case.

Touchez et faites glisser OU utilisez le Manipulateur du trièdre pour déplacer l'une des pièces. Notez que seuls les mouvements de transition le long des axes X et Y et les mouvements de rotation autour de l'axe Z sont autorisés (Ty, Tx, Rz).

Exemple de contrainte planaire montrant deux pièces avant contrainte

Exemple de contrainte planaire déplaçant la première pièce en place avec la seconde

Exemple de contrainte planaire utilisant le manipulateur triade pour positionner la pièce
