Ellipse

Exemple vidéo

Transcription vidéo

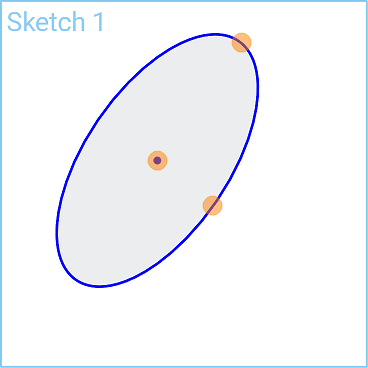

L'outil d'esquisse d'une ellipse vous permet d'esquisser une ellipse en plaçant un centre et deux rayons d'axes (un axe majeur et un axe mineur).

Cliquez sur l'outil Ellipse dans la barre d'outils d'esquisse. Cliquez pour placer le centre de l'ellipse. Faites glisser le pointeur vers l'extérieur et cliquez pour placer le rayon de l'axe principal. Cela définit le diamètre de l'axe à égale distance du centre. Faites glisser le pointeur et cliquez pour définir le rayon de l'axe secondaire. Cela définit le diamètre de l'axe à égale distance du centre et perpendiculaire à l'axe principal.

Si vous le souhaitez, immédiatement après la création de l'ellipse, saisissez une valeur numérique pour le diamètre de l'axe principal et appuyez sur Entrée, puis saisissez une valeur numérique pour le diamètre de l'axe secondaire et appuyez sur Entrée. Cela permet de dimensionner l'ellipse sans avoir à utiliser l'outil de cote.

Étapes

1. Cliquez sur l'outil Ellipse .
2. Cliquez pour placer le centre de l'ellipse.

3. Faites glisser vers l'extérieur et cliquez pour placer le rayon de l'axe principal. Cela définit le diamètre de l'axe à égale distance du centre.



4. Faites glisser le pointeur et cliquez pour définir le rayon de l'axe secondaire. Cela définit le diamètre de l'axe à égale distance du centre et perpendiculaire à l'axe principal.



5. Si vous le souhaitez, immédiatement après la création de l'ellipse, entrez une valeur numérique (ou tapez « =# » pour saisir une variable) pour le diamètre de l'axe principal et appuyez sur Entrée, puis saisissez une valeur numérique (ou tapez « =# » pour saisir une variable) pour le diamètre de l'axe secondaire et appuyez sur Entrée. Cela permet de dimensionner l'ellipse sans avoir à utiliser l'outil de cote.



Pour saisir une variable dans n'importe quel champ de cote alors que la géométrie est déjà esquissée, le signe égal (=) n'est pas requis. Tapez « # » pour saisir une variable.

L'un ou l'autre axe peut être majeur ou mineur, selon l'axe esquissé le plus grand (majeur) et l'axe esquissé le plus petit (mineur).

Esquissez une ellipse en plaçant un centre et deux rayons d'axes (un majeur et un mineur).

Étapes

1. Appuyez sur pour placer le centre de l'ellipse.
2. Faites glisser le pointeur vers l'extérieur et appuyez sur à nouveau ou appuyez et faites glisser puis relâchez, pour placer le rayon de l'axe principal. Cela définit le diamètre de l'axe à égale distance du centre.
3. Faites glisser et appuyez sur à nouveau ou appuyez et faites glisser puis relâchez, pour placer le rayon de l'axe secondaire. Cela définit le diamètre de l'axe à égale distance du centre et perpendiculaire à l'axe principal.

L'un ou l'autre axe peut être majeur ou mineur, selon l'axe esquissé le plus grand (majeur) et l'axe esquissé le plus petit (mineur).

Esquissez une ellipse en plaçant un centre et deux rayons d'axes (un majeur et un mineur).

Étapes

1. Appuyez sur pour placer le centre de l'ellipse.

2. Faites glisser le pointeur vers l'extérieur et appuyez sur à nouveau ou appuyez et faites glisser puis relâchez, pour placer le rayon de l'axe principal. Cela définit le diamètre de l'axe à égale distance du centre.
3. Faites glisser et appuyez sur à nouveau ou appuyez et faites glisser puis relâchez, pour placer le rayon de l'axe secondaire. Cela définit le diamètre de l'axe à égale distance du centre et perpendiculaire à l'axe principal.

L'un ou l'autre axe peut être majeur ou mineur, selon l'axe esquissé le plus grand (majeur) et l'axe esquissé le plus petit (mineur).
