Un dessin possède des propriétés ainsi que des métadonnées qui peuvent être définies à un seul endroit pour s'appliquer à l'ensemble du dessin. Ces propriétés couvrent des éléments tels que les unités et les valeurs par défaut de précision, les valeurs par défaut des cotes, les valeurs par défaut des annotations, les valeurs par défaut des vues, les valeurs par défaut de la géométrie de construction, les valeurs par défaut de mise en forme et les valeurs par défaut des tables. Les métadonnées du dessin sont accessibles séparément et vous permettent de spécifier des éléments tels que le nom, la description, le numéro de pièce, la révision, l'état, le dessin par, l'approbateur et toutes les propriétés personnalisées que vous ou votre entreprise avez créées. Ces valeurs par défaut s'appliquent à l'ensemble du dessin, quel que soit le nombre ou le nombre de feuilles qu'il contient.

Les feuilles ont également des propriétés que vous pouvez définir. Celles-ci sont définies individuellement pour chaque feuille et incluent des paramètres tels que : échelle, format, taille et référence (ce qui signifie, quel(le) pièce/atelier de pièces est référencé(e) sur la feuille). Les propriétés de la feuille n'ont aucune incidence sur les propriétés du dessin.

Accès aux métadonnées

Cliquez avec le bouton droit sur l'onglet Dessin et sélectionnez Propriétés pour accéder à la boîte de dialogue Propriétés. N'oubliez pas que ces métadonnées s'appliquent à l'objet Dessiner lui-même.

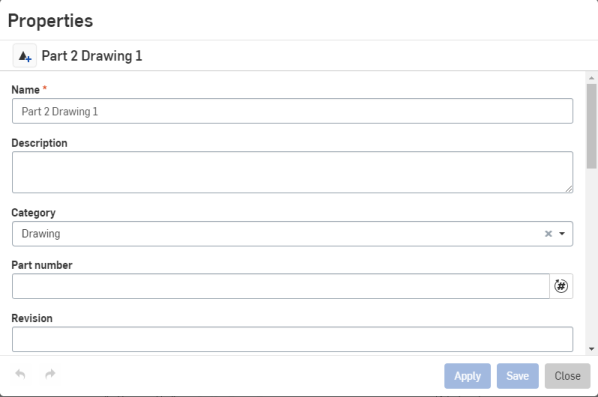

Boîte de dialogue des propriétés

Accès aux propriétés de la feuille

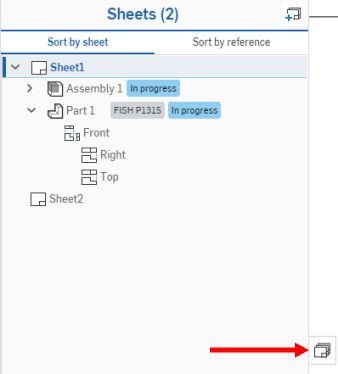

Cliquez avec le bouton droit de la souris sur une feuille dans le volet Feuille et sélectionnez Propriétés :

Icône Propriétés de la feuille de dessin

Boîte de dialogue des propriétés

Accès aux propriétés du dessin

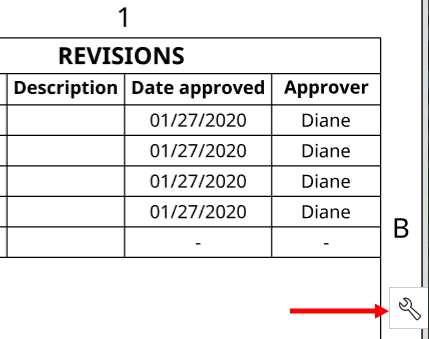

Cliquez sur l'icône située à droite de la fenêtre de dessin, à mi-chemin :

Accès aux propriétés du dessin

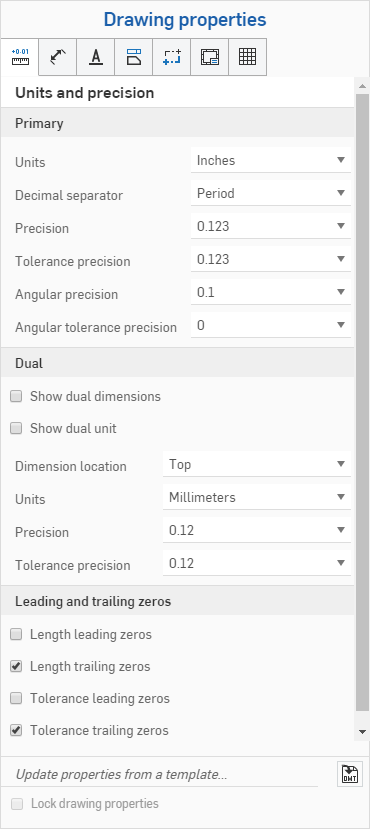

Panneau Propriétés du dessin
