Esquissez une ellipse, une parabole ou une hyperbole en définissant les points de départ, de fin et de contrôle, ainsi qu'une valeur rho.

L'outil d'esquisse Conique vous permet d'esquisser une ellipse, une parabole ou une hyperbole en définissant des points de départ, de fin et de contrôle, ainsi qu'une valeur rho.

Cliquez sur la fonction Esquisse dans la barre d'outils Fonctions pour créer une nouvelle esquisse. Sélectionnez un plan dans la zone graphique.

Cliquez sur l'outil d'esquisse Conique dans la barre d'outils d'esquisse. Cliquez sur un emplacement dans la zone graphique pour placer le point de départ. Cliquez sur un deuxième emplacement dans la zone graphique pour placer le point final. Cliquez sur le troisième point de contrôle pour déterminer la forme conique. La boîte de dialogue Cote Rho s'ouvre. Entrez une valeur supérieure à 0 mais inférieure à 1. Une valeur de 0,5 produit une parabole. Les valeurs supérieures à 0,5 produisent une hyperbole. Les valeurs inférieures à 0,5 produisent une ellipse.

Appuyez sur la touche Entrée de votre clavier pour terminer la géométrie de l'esquisse conique.

Étapes

  1. Cliquez sur Icône de fonction conique.
  2. Cliquez pour indiquer un point de départ.
  3. Cliquez pour indiquer un point de fin.
    1. Si vous le souhaitez, immédiatement après la création de la conique, entrez une valeur numérique (ou tapez « =# » pour saisir une variable) pour la valeur rho et appuyez sur Entrée. Cela permet de dimensionner la conique sans avoir à utiliser l'outil de cote.

    4. Pour saisir une variable dans n'importe quel champ de cote alors que la géométrie est déjà esquissée, le signe égal (=) n'est pas requis. Tapez « # » pour saisir une variable.

  4. Cliquez pour indiquer un point de contrôle.
  5. Si aucune valeur rho n'a été saisie lors de l'étape 3a ci-dessus, le champ de cote rho s'ouvre automatiquement. Entrez une valeur rho.

    Par exemple, différentes valeurs rho donnent des formes différentes :

  • Une valeur supérieure à 0,5 donne une forme hyperbolique
  • 0,5 donne une forme parabolique
  • Moins de 0,5 donne une forme elliptique

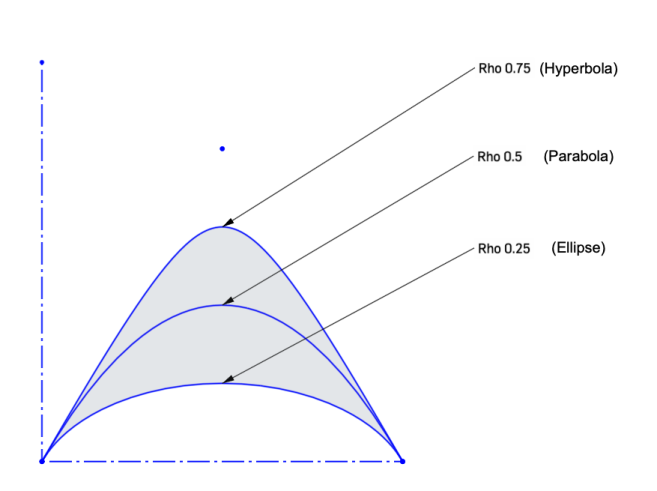

Exemple montrant différentes valeurs Rho
