Disponible dans : Part Studio, Assemblage

Les arêtes tangentes sont des arêtes formées entre une courbe et une arête linéaire ; par exemple, à partir de congés ou d'arêtes lisses.

Pour sélectionner le traitement visuel des lignes tangentes, sélectionnez Options de caméra et de rendu, puis sélectionnez l'un des trois modes d'affichage suivants :

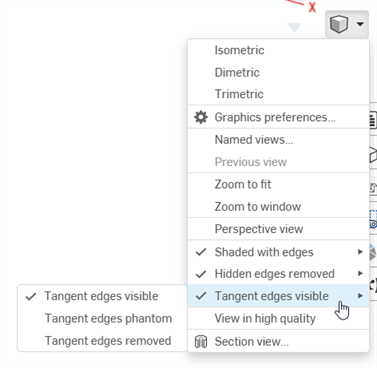

Options de caméra et de rendu : options de tangente

  • Arêtes tangentes visibles - Les arêtes tangentes sont représentées par des lignes de solide. Il s'agit de la valeur par défaut.
  • Arêtes tangentes en transparence - Les arêtes tangentes sont affichées sous forme de lignes pointillées ; également appelées Police dans certains systèmes.
  • Arêtes tangentes supprimées - Les arêtes tangentes sont visuellement supprimées de la vue.

Options d'arête tangente dans le menu des options de caméra et de rendu

Exemples d'images d'arête tangente

Trois options d'arête tangente différentes, de gauche à droite : Visible (par défaut), Fantôme et Supprimé.

Les arêtes tangentes ne sont actuellement disponibles que pour les modèles nouvellement créés dans un Part Studio ou un assemblage, et uniquement sur la plateforme du navigateur.
