Disponible dans : Part Studio

Onshape affiche les perçages et les déconnexions d'un modèle, y compris les arêtes laminaires des surfaces, qui peuvent être réparées lorsque vous sélectionnez Surligner les arêtes de contour. Cette fonction est particulièrement utile lors de l'importation de pièces nécessitant une réparation de surfaces.

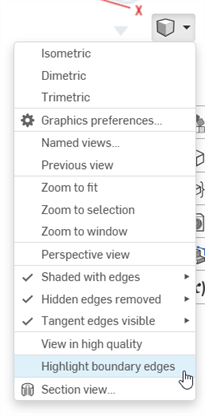

  1. Sélectionnez Options de caméra et de rendu, puis Surligner les arêtes de contour :

    Options de caméra et de rendu : surligner les arêtes de contour

  2. Les arêtes susceptibles de nécessiter une réparation sont surlignées par des lignes rouges continues lorsque les arêtes sont visibles et par des lignes rouges en pointillés lorsque les arêtes sont masquées :

    Exemple de mise en surbrillance des arêtes de contour

Pour plus d'informations, voir Réparation de modèles importés.
