Interface Render Studio - Bibliothèque Environments

Les sections suivantes expliquent comment naviguer dans l'interface de la bibliothèque des environnements.

Rechercher

Le champ Recherche d'environnements permet de limiter les résultats de la recherche d'environnements dans la bibliothèque. La recherche ne permet de localiser que les environnements du dossier sélectionné. Par exemple, dans l'image ci-dessus, le dossier Lumière artificielle est sélectionné. Saisissez un mot-clé dans le champ Rechercher des environnements et appuyez sur la touche Entrée. La recherche est limitée aux environnements contenus dans le dossier Lumière artificielle.

Utilisez les opérateurs « et », « + » et « ou » entre les mots pour affiner davantage la recherche.

Une fois filtrés, les résultats apparaissent sous forme de liste de vignettes sur le côté droit du panneau Environnements. Pour effacer la recherche, supprimez le ou les mots clés dans le champ Rechercher des environnements et appuyez sur la touche Entrée ou sur l'icône Effacer le champ ().

Basculer entre la vue horizontale et la vue verticale de la bibliothèque

Cliquez sur l'icône Afficher la bibliothèque dans le panneau de droite dans le coin supérieur droit du panneau pour afficher la bibliothèque dans le panneau de droite :

Cliquez sur l'icône du panneau de la bibliothèque () pour fermer le panneau. Cliquez à nouveau dessus pour l'ouvrir.

Pour remettre la bibliothèque dans sa position horizontale par défaut, cliquez sur le bouton Afficher la bibliothèque dans le panneau du bas situé dans le coin supérieur droit du panneau (surligné en rouge sur l'image ci-dessus).

Masquer/Afficher la bibliothèque

Pour masquer/afficher le panneau Bibliothèques, cliquez sur le bouton développer/réduire () dans le coin supérieur droit du panneau.

Afficher le nom de l'environnement

Si le nom complet de l'environnement n'est pas visible, passez la souris sur le nom, une infobulle affichera le nom complet :

Voir Bibliothèques Render Studio pour une liste complète de tous les environnements.

• Si l'environnement n'est pas visible, supprimez l'arrière-plan. Cliquez sur l'icône du panneau de caméra () et décochez la case Arrière-plan.

• Pour masquer un environnement dans la scène, cliquez sur l'icône du panneau de caméra () et cochez Arrière-plan. Vous pouvez également sélectionner une autre couleur unie ou une autre image à utiliser comme arrière-plan.

• S'il n'y a aucune source lumineuse dans la scène et/ou si celle-ci est complètement noire, définissez l'attribut Intensité de l'éclairage dans le panneau Environnement à un niveau plus élevé. Cette valeur varie en fonction des paramètres définis par le créateur de l'environnement. En règle générale, essayez une valeur comprise entre 50 000 et 100 000.

• Chaque paramètre d'environnement du panneau d'environnement est associé à une description d'infobulle. Passez la souris sur n'importe quel paramètre pendant une seconde pour afficher cette infobulle.

• Pour régler la hauteur du panneau Bibliothèques d'apparence/environnements, placez le curseur sur le bord d'un panneau. Lorsque le curseur se transforme en flèche double face, cliquez et faites glisser pour redimensionner le panneau.

• La définition d'un arrière-plan d'environnement remplace le réglage du thème du mode sombre pour la zone graphique.

• Lors de l'ajout d'un environnement personnalisé, utilisez des images HDRI pour une meilleure qualité.

Pour ajouter un environnement :

1. Dans la bibliothèque des environnements, sélectionnez l'environnement à ajouter à la scène.

2. Cliquez avec le bouton droit de la souris et sélectionnez Appliquer l'éclairage dans le menu contextuel. Cela applique uniquement l'éclairage d'environnement à l'Atelier des pièces ou à l'Assemblage (l'arrière-plan est maintenu en place). Vous pouvez également sélectionner Appliquer l'éclairage et l'arrière-plan dans le menu contextuel. Cela supprime l'arrière-plan et applique l'éclairage et l'environnement à la scène :



Vous pouvez également faire glisser l'environnement sur une zone vide de la scène.

Remarques

• Si seul l'éclairage est appliqué, pour supprimer l'arrière-plan ultérieurement, cliquez sur l'icône du panneau de caméra () et décochez la case Arrière-plan. Si la scène devient complètement noire, accédez au panneau Environnement et augmentez la valeur Dôme > Intensité lumineuse.

• Si l'éclairage et l'arrière-plan sont appliqués, la prochaine fois qu'un nouvel environnement sera appliqué via le menu contextuel, l'option Appliquer l'éclairage ne sera pas disponible. Elle n'est disponible que si une couleur d'arrière-plan est d'abord appliquée à la scène via le menu Panneau de caméra () > Arrière-plan.

Lorsqu'une scène est créée, l'environnement par défaut (Standard) et l'arrière-plan (blanc) sont utilisés. Si un environnement différent est ajouté, procédez comme suit pour revenir à cette valeur par défaut :

1. Sélectionnez la bibliothèque des environnements et assurez-vous que vous vous trouvez dans le dossier Environnements de niveau supérieur.

2. Entrez Standard dans le champ Rechercher des environnements et appuyez sur Entrée.

3. Cliquez avec le bouton droit sur la vignette standard et sélectionnez Appliquer l'éclairage et l'arrière-plan (ou faites glisser et déposez l'environnement sur l'arrière-plan de la scène, et non sur une entité de scène, comme une pièce).

La couleur d'arrière-plan de l'environnement est utilisée. Pour revenir éventuellement à l'arrière-plan blanc d'origine :

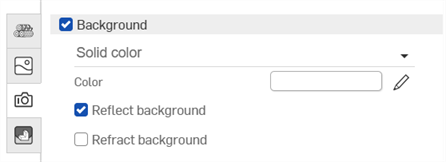

1. Cliquez sur l'icône du panneau de caméra () et cochez la case Arrière-plan.

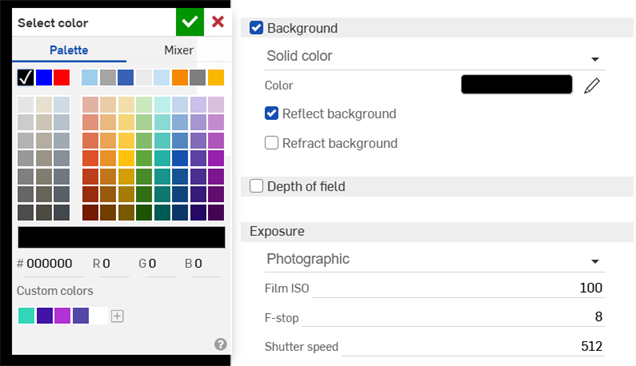

2. Par défaut, l'échantillon de couleur est blanc (illustré dans la première image ci-dessous). Si la couleur est différente, cliquez sur l'icône Modifier la couleur () pour ouvrir la palette de couleurs (illustrée dans la deuxième image ci-dessous). Entrez une valeur hexadécimale de #FFFFFF pour le blanc (ou sélectionnez la couleur de votre choix) :



Pour ajouter un environnement personnalisé à une scène :

1. Pour appliquer à la fois l'éclairage et l'arrière-plan de l'image personnalisés à votre scène, cliquez sur l'icône du panneau de caméra () et décochez la case Arrière-plan. Suivez ensuite les autres étapes ci-dessous. Si cette étape n'est pas effectuée en premier, seul l'éclairage de l'image de l'environnement personnalisé est appliqué à la scène.

2. Ouvrez le panneau Environnement ().

3. Dans la boîte de dialogue, cochez Image personnalisée :



4. La boîte de dialogue Sélectionner une image s'ouvre et vous permet de sélectionner un fichier image (.hdr ou .exr). Effectuez l'une des opérations suivantes :



   1. Sélectionnez une image dans le document actuel

   2. Cliquez sur Autres documents pour localiser une image dans un autre document Onshape

   3. Cliquez sur le lien Importer en bas de la boîte de dialogue pour localiser une image sur votre ordinateur. Lorsque cette option est sélectionnée, cliquez sur le bouton Ouvrir :



      Une fois que la notification indique que le téléchargement est terminé, l'image ne s'affiche pas encore dans la boîte de dialogue Sélectionner une image. En effet, la scène Render Studio est un instantané de la pièce, du Part Studio ou de l'assemblage au moment de l'importation, et cette image est introduite dans le document Onshape après l'importation. Il faut une nouvelle version pour mettre à jour la scène. Cliquez sur le lien Créer une version dans [Nom du document] dans la boîte de dialogue Sélectionner une image :



Si le lien Créer une version n'apparaît pas dans la boîte de dialogue Sélectionner une image, cliquez sur le bouton Créer une version () dans le panneau Document pour ouvrir la boîte de dialogue Créer une version. Créez la nouvelle version. Fermez et rouvrez la boîte de dialogue Sélectionner une image. L'image importée devrait maintenant être disponible.

Consultez la section Importation de fichiers pour plus d'informations sur le chargement de fichiers.

5. Dans la boîte de dialogue Sélectionner une image, cliquez sur l'image pour la sélectionner et la charger dans la scène :



6. Si la scène est trop sombre ou trop noire, dans le panneau Environnement, augmentez la valeur de l'intensité de l'éclairage entre 15 000 et 20 000 ou plus. Cela dépend largement de l'image utilisée.



Remarques :

• Bien que les fichiers.jpg ou.png puissent être utilisés, pour une qualité optimale, utilisez des images HDRI (.hdr ou.exr).

• Pour une collection d'environnements gratuits, rendez-vous sur https://polyhaven.com/hdris,

Certains environnements utilisent l'emplacement et l'heure pour définir l'emplacement du soleil comme source de lumière, ce qui affecte l'éclairage et l'arrière-plan de la scène. Par exemple :

1. Sélectionnez la bibliothèque des environnements et assurez-vous que vous vous trouvez dans le dossier Environnements de niveau supérieur.

2. Entrez Preetham dans le champ Rechercher des environnements et appuyez sur Entrée.

3. Cliquez avec le bouton droit sur la vignette Preetham et sélectionnez Appliquer l'éclairage et l'arrière-plan (ou faites glisser et déposez l'environnement sur l'arrière-plan de la scène, et non sur une entité de scène, comme une pièce).



4. Dans le panneau Environnement, les paramètres d'emplacement et d'heure de la scène se trouvent dans le menu déroulant Lumière naturelle en bas :



5. Sélectionnez une ville : New York ; Date : 01/07/2021 ; une heure : 9h00 ; et un fuseau horaire : UTC- 05:00. Le soleil et les ombres s'alignent désormais pour le lieu et l'heure sélectionnés :



6. Le passage à une nouvelle heure le même jour, par exemple 16h30, affiche une vue de coucher de soleil, avec l'éclairage et les ombres alignés pour correspondre à :
