Liste de coupe

Pour créer la pièce composite ouverte à partir des segments sélectionnés, ainsi qu'un tableau répertoriant les segments et leurs propriétés :

1. Dans l'Atelier des pièces avec le cadre, cliquez sur .



2. Pour sélectionner toutes les images dans l'Atelier des pièces, cliquez sur Sélectionner toutes les images.
3. Pour sélectionner des images spécifiques, activez le champ Cadres et cliquez sur chaque segment de la zone graphique.

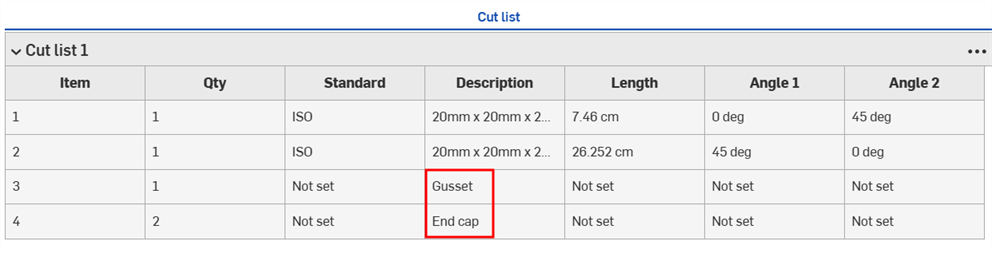

   À ce stade, vous pouvez cliquer sur la coche verte pour accepter et fermer la fonction. La liste de coupe devient disponible sur le côté droit de la zone graphique, avec les autres tableaux, et une pièce composite est répertoriée dans les listes des pièces. Cliquez sur l'icône Liste de coupe pour ouvrir le tableau :



   Lors de l'insertion de cadres dans un assemblage, il est recommandé d'insérer la pièce composite, et non les cadres individuels. Cela garantit la précision de la liste de coupe et de la nomenclature.

4. Dans la boîte de dialogue Liste de coupe, vous pouvez remplacer la liste des propriétés d'une pièce spécifique dans le tableau de liste de coupe, cliquez sur Ajouter un remplacement de colonne :



5. Vous pouvez sélectionner des cadres spécifiques pour lesquels vous souhaitez ajouter des données de propriétés supplémentaires dans le tableau, ou sélectionner tous les cadres. Cliquez sur la case à cocher située à côté de Tous les cadres ou activez le champ Cadres et sélectionnez les cadres dans la zone graphique.

6. Dans le champ Colonne, saisissez le nom d'une colonne existante ou le nom d'une colonne que vous souhaitez ajouter.

   Les colonnes Élément, Quantité, Longueur, Angle 1 et Angle 2 ne peuvent pas être remplacées.

7. Dans le champ Valeur, entrez la valeur correspondante pour l'en-tête de colonne des cadres que vous avez sélectionnés.

Par exemple, si vous souhaitez ajouter un en-tête de colonne Fournisseur, spécifiez Fournisseur dans le champ Colonne pour ajouter cette colonne au tableau. Sélectionnez les cadres auxquels vous souhaitez appliquer les données, ainsi que la valeur dans le champ Valeur :

Les nouvelles données apparaissent dans le tableau de liste de coupe :

Si aucune valeur n'est ajoutée, la colonne n'apparaît pas dans le tableau. Toute image non répertoriée dans le remplacement a la valeur Non défini dans le tableau de la colonne de remplacement (comme indiqué ci-dessus).

• Cliquez avec le bouton droit sur une colonne et sélectionnezDéplacer versla gauche,Déplacer versla droite et Masquer la colonne

• Utilisez le menu à trois points en haut à droite pour Copier le tableau ou Afficher le <nom de colonne> si une colonne a été masquée.

• Modifiez la fonction du tableau de liste de coupe (dans la liste des fonctions) pour annuler le remplacement et mettre à jour le tableau en conséquence.

• Cadre - Créez une collection de corps balayés partageant un profil, disposés de bout en bout.
• Ajuster le cadre - Ajustez les segments en groupes ordonnés.
• Gousset - Créez des goussets entre les segments de cadre adjacents.
• Embout - Créez un ou plusieurs embouts pour les segments de cadre.
• Liste de coupe - Créez une liste de coupe de tous les segments d'un cadre avec leurs caractéristiques. Cette opération crée également une pièce composite ouverte pour la collection.
• Identification - Identifez les entités du profil d'esquisse à utiliser dans les cadres ou les pièces pour les ajouter ou les soustraire à des formes de tôlerie. Sélectionnez la géométrie, définissez l'orientation et ajoutez des propriétés.
