Altium 365 Integration links a user's Altium account to their Onshape account. Once integrated, the user can browse Altium workspaces, and import Altium boards directly into PCB Studio without the need to use files. When an Altium board is imported, it can be created in Onshape using the same tools already used for boards imported from file formats like IDF.

Altium 365 Integration is bidirectional. Changes to the board outline shape or component positions can be made in Onshape, re-imported into PCB Studio, and then pushed back to Altium.

Unlike IDF files, boards imported into PCB Studio from Altium are created with decals that show the board’s copper, solder mask, and silkscreen. Any associated 3D component models that exist in Altium are imported and added to the PCB Studio component mappings library.

To use Altium 365 with Onshape, the following is required:

  • Altium account (sign in)

  • Access to Altium Workspaces

  • Edit rights to board Projects

Collaboration in Altium is via Altium's MCAD CoDesigner extension.

The Onshape PCB Studio Connector App must be enabled in each Altium workspace before PCB Studio can access that workspace. Altium workspace Administrator rights are required to complete this procedure.

  1. Sign in to Altium.

  2. Select Admin > Apps from the left side menu.

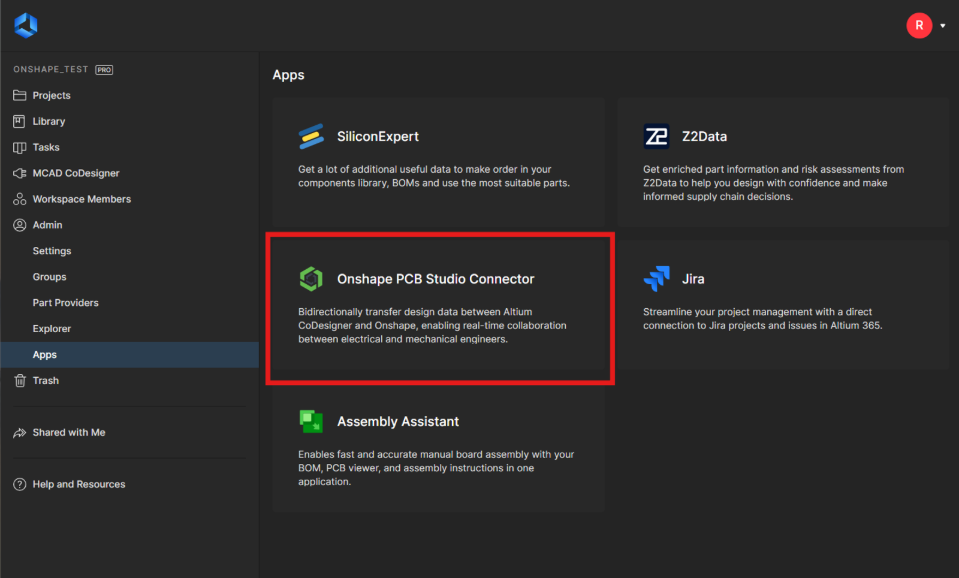

  3. Select the Onshape PCB Studio Connector app:

    Selecting Onshape PCB Studio Connector

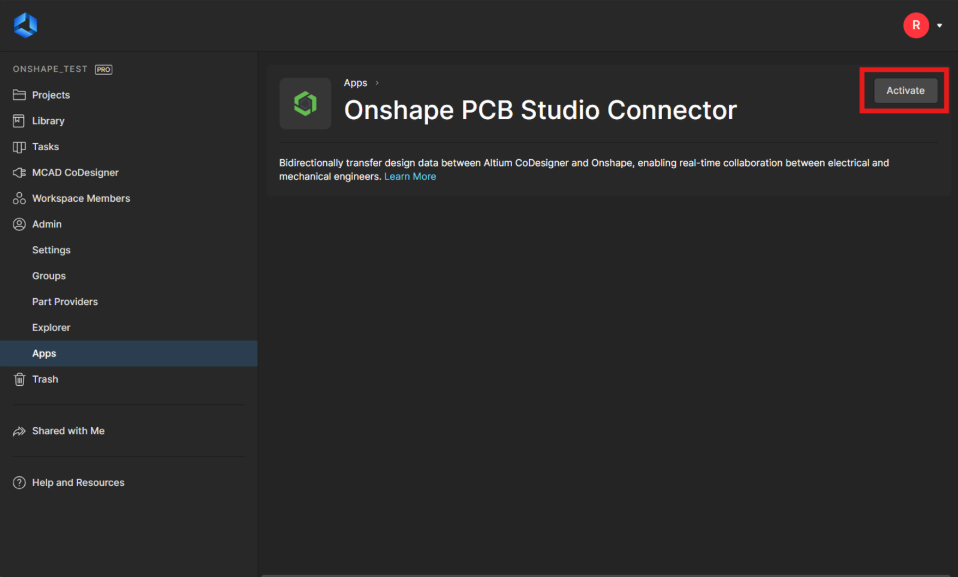

  4. Click Activate:

    Activating the Onshape PCB Studio Connector

  5. Click Activate again on the confirmation dialog to add the app to the Altium workspace. The integration can be removed from the workspace at any time if required by returning to the same screen and clicking Deactivate.

Votre intégration à Altium 365 peut être gérée par votre entreprise ou son administrateur. Voir Configuration Enterprise - Intégrations si vous administrez Altium 365 pour une entreprise ou une société.

L'intégration Altium 365 n'est pas prise en charge pour le forfait Onshape Government pour le moment.

Pour intégrer votre compte Altium 365 afin d'accéder aux projets de l'espace de travail Altium dans un onglet PCB Studio :

  1. Cliquez sur l'icône Utilisateur de compte > Mon compte dans le coin supérieur droit de votre fenêtre Onshape :

    Mon compte

  2. Cliquez sur Intégrations dans la liste sur le côté gauche de la page :

    Mon compte > Intégrations

  3. Cliquez sur le bouton Ajouter un compte Altium 365.

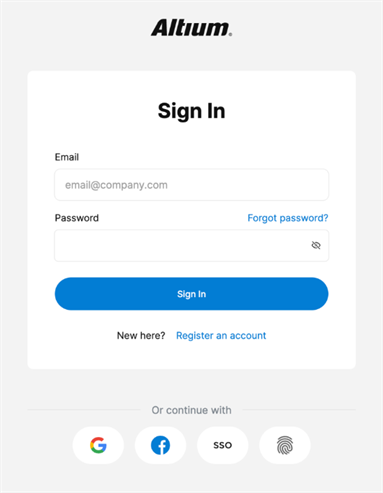

  4. If you are not already logged in, the Altium sign in page is displayed. Enter your credentials and click the Sign In button. Your Altium email does not have to be the same as your Onshape email.

    Altium sign in screen

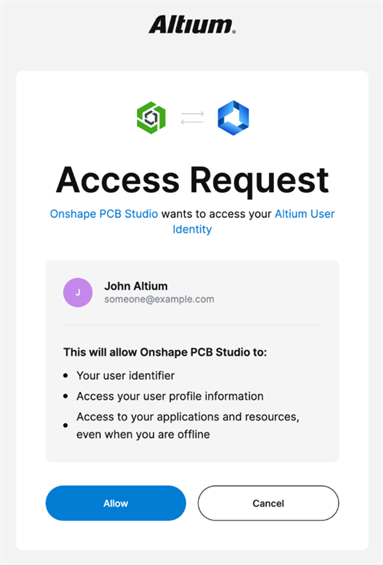

  5. The Access Request dialog is displayed. Click the Allow button to accept the request to connect Onshape PCB Studio to the Altium User identity:

    Altium access request screen

Vous êtes redirigé vers la page Onshape Integrations, où l'intégration Altium est désormais ajoutée :

Intégration à Altium ajoutée

Click Remove to remove the integration or Refresh to update it.

Une fois que vous aurez intégré le compte Altium 365 à Onshape (expliqué plus haut) :

  1. Depuis la page Documents, créez un document (Créer > Document).

  2. Créez un nouvel onglet PCB Studio. Voir Création d'un PCB Studio dans Onshape.

  3. En haut à gauche de l'onglet PCB Studio se trouvent les 3 icônes suivantes :

    Barre d'outils Altium

    • Import ECAD Files ( ) - Import your board from the Altium 365 cloud service. Use the dropdown menu button () to select Import from Altium 365.

    • Push board to cloud service ( ) - Push board to the Altium 365 cloud service.

    • Pull board from cloud service ( ) - Pull board from the Altium 365 cloud service.

    Cliquez sur le bouton du menu déroulant () et sélectionnez Importer depuis Altium 365 :

    Importer depuis Altium 365

  4. Une boîte de dialogue s'ouvre et affiche tous les espaces de travail Altium dont vous êtes membre. Cliquez sur l'espace de travail requis (dans l'exemple ci-dessous, il n'y en a qu'un : onshape_test). Vous pouvez également cliquer sur le bouton Annuler pour quitter la boîte de dialogue sans sélectionner d'espace de travail.

    Fenêtre initiale d'intégration Altium 365

  5. Une boîte de dialogue s'ouvre et affiche tous les projets de l'espace de travail. Cliquez sur un projet pour le sélectionner dans la liste. Cliquez sur le bouton Suivant en dessous de la liste pour passer à la page suivante des projets de l'espace de travail, ou cliquez sur le bouton Premier pour revenir à la première page.

    Boîte de dialogue d'intégration Altium 365 : sélection d'une carte

    Lorsque vous passez la souris sur un projet, une vignette apparaît sous le curseur pour vous permettre de visualiser le projet :

    Boîte de dialogue d'intégration Altium 365 : sélection d'une carte

    Une fois qu'un projet est sélectionné, une boîte de dialogue s'ouvre avec toutes ses variantes. Cliquez pour sélectionner la variante du projet. Cliquez ensuite sur le bouton Importer. Vous pouvez également cliquer sur le bouton Annuler pour quitter la boîte de dialogue sans sélectionner de variante de projet :

    Boîte de dialogue d'intégration Altium 365 : sélection d'une carte

  6. Si plusieurs composants détaillés du modèle sont téléchargés, cela peut prendre plus de temps, même une fois le projet initial affiché à l'écran. Ces composants sont téléchargés en arrière-plan. Une fois tous les composants introduits, cliquez sur l'icône de Mettre à jour () en haut à droite de la barre d'outils pour mettre à jour le document de la bibliothèque vers la dernière version :

    Mettre à jour la bibliothèque

Après l'importation, le projet est téléchargé dans l'onglet PCB Studio :

Exemple de fichier ECAD importé contenant une carte de circuit imprimé

À ce stade, vous pouvez créer un assemblage à partir de cette carte PCB Studio. Voir Translater les données CAO en ECAD.

Once your board edits are made in the Onshape Part Studio and Assembly, then synced with the PCB Studio, it is time to push those changes back to Altium:

  1. Cliquez sur le bouton Envoyer la carte vers le service cloud ().

    Boîte de dialogue du projet Push Altium

  2. La boîte de dialogue Envoyer le projet Altium s'ouvre. Ajoutez des commentaires dans le champ Commentaires pour envoyer un message à l'utilisateur ECAD. Il s'agit de toute information concernant les modifications apportées à la carte lors de sa modification dans Onshape.

  3. Cliquez sur le bouton Envoyer. Vous pouvez également cliquer sur le bouton Annuler pour quitter la boîte de dialogue sans envoyer la carte vers Altium.

  4. Dans Altium, l'utilisateur ECAD :

    1. Voit le message et toutes les modifications apportées à la carte

    2. Décide d'appliquer ou non ces modifications à la carte

    3. Apporte des modifications supplémentaires à la carte

    4. Clique sur le bouton Envoyer à MCAD :

      1. Ajoute un message à l'utilisateur MCAD

      2. Clique sur le bouton Envoyer

  5. Dans PCB Studio, l'utilisateur MCAD clique sur le bouton Transférer la carte depuis le service cloud (). La carte est transférée d'Altium vers le PCB Studio et est mise à jour en fonction des modifications apportées à Altium par l'utilisateur ECAD.

Ce processus peut être répété autant de fois que nécessaire jusqu'à ce que la carte soit finalisée entre les utilisateurs MCAD et ECAD.

  • Lorsque vous translatez les données CAO en ECAD, des décalques supplémentaires pour la carte sont créés dans des onglets distincts du document. Ces décalques sont associés aux surfaces du modèle de carte.

  • Les données relatives aux pistes et aux sérigraphies sont à sens unique. Elles sont importées dans Onshape depuis Altium, mais ne sont pas réexportées d'Onshape vers Altium.
