L'affichage de modèles avec Apple Vision Pro vous permet de coupler l'appareil iOS Onshape à un ou plusieurs appareils Apple Vision Pro via Bluetooth via la même connexion WiFi. Le modèle Onshape (pièce, publication ou assemblage) est ensuite diffusé depuis l'appareil iOS vers les appareils Apple Vision Pro à l'aide de l'informatique spatiale.

Le couplage des appareils est configuré depuis l'écran des paramètres Onshape ou depuis le document Onshape. Bien que le moulage puisse être initié depuis n'importe où dans un document Onshape, seuls les onglets Part Studio ou Assembly peuvent mouler le modèle.

Vous pouvez visualiser le modèle mais pas le modifier sur l'Apple Vision Pro.

En cas de jumelage :

  • Si vous modifiez le document Onshape sur l'appareil iOS, sur l'Apple Vision Pro :

    • les manipulations de fonctionnalités et les commentaires sont visibles

    • si CAD Materials (Matériaux CAO) est activé sur l'Apple Vision Pro, toute pièce/instance à laquelle un matériau est appliqué affiche ce matériau.

    • Les options d'esquisse, de surfaçage, de manipulations graphiques, de caméra et de rendu (telles que les vues nommées et les vues éclatées) ne sont pas visibles.

    • Le fait de basculer entre les onglets Atelier des pièces et Assemblage dans un document Onshape est synchronisé.

    • Le panoramique et la rotation ne sont pas synchronisés.

    • Dans un Atelier des pièces/Assemblage, la sélection de commentaires met en évidence la pièce/l'instance dans la zone graphique si elle est identifiée, mais l'icône de commentaire ne s'affiche pas sur la pièce/l'instance.

  • Si vous modifiez le document Onshape sur l'Apple Vision Pro, sur l'appareil iOS :

    • Dans Atelier des pièces/Assemblage, les commentaires ajoutés et les pièces/instances identifiées avec des commentaires sont visibles.

      Lorsqu'elle est affichée dans un navigateur, une icône de commentaire () s'affiche à droite de la pièce/instance identifiée dans la liste des pièces/instances. L'icône de commentaire est également affichée au-dessus de la pièce/de l'instance dans la zone graphique :

    Pièces identifiées avec des commentaires sur un appareil iOS

    Pièces identifiées avec des commentaires dans un Atelier des pièces

  1. Ouvrez Onshape depuis l'appareil iOS.

  2. Sur la page Paramètres, sélectionnez Apple Vision Pro :

    Vision Pro sans appareils appairés

  3. Cliquez sur Associez un nouvel Apple Vision Pro bouton, puis cliquez sur l'en-tête Choisissez un Apple Vision Pro à associer :

    Ecran Choisir une Vision Pro à appairer

  4. Sélectionnez un appareil Apple Vision Pro avec lequel vous souhaitez effectuer le couplage dans la liste (en bas à gauche). Le processus de jumelage est lancé (en bas à droite).

    Ecran Choisir une Vision Pro à appairer avec iPad Ecran Appairage avec un iPad

  5. Un code à 5 chiffres est fourni (en bas à gauche). Entrez le code dans l'invite de l'appareil Apple Vision Pro. Les appareils sont maintenant couplés (en bas à droite).

    Ecran Appairage avec un iPad Appairage réussi avec l'iPad

  6. Une fois jumelé, Onshape affiche l'appareil Apple Vision Pro connecté dans la liste des appareils couplés :

    Écran d'appareils appairés

  7. Cliquez sur Associez un nouvel Apple Vision Pro bouton pour associer un appareil Apple Vision Pro supplémentaire. Cliquez sur le Oubliez bouton pour déconnecter le couplage entre l'appareil iOS et l'appareil Apple Vision Pro associé.

  1. Ouvrez Onshape depuis l'appareil iOS.

  2. À partir d'un Part Studio ou d'un Assembly, cliquez sur l'icône Apple Vision Pro dans la barre d'outils située dans le coin supérieur droit de l'écran (indiquée dans le carré rouge ci-dessous) :

    Diffusion vers un appareil Vision Pro à partir d'un Atelier de pièces

  3. L'écran Connexion à un Apple Vision Pro s'ouvre (en bas à gauche). Démarrez l'application PTC 3D sur l'appareil Apple Vision Pro. Une fois trouvé, il s'affiche dans la liste (en bas à droite). Sélectionnez l'appareil. Cliquez ensuite sur le X en haut à droite pour fermer la boîte de dialogue.

    Connexion à un appareil Vision Pro Connecté à un appareil Vision Pro

  4. Dans la boîte de dialogue, vous pouvez appuyer sur le bouton Tout déconnecter pour déconnecter tous les appareils de la diffusion ou sur Coupler un nouvel appareil pour coupler un nouvel appareil via Bluetooth via la même connexion WiFi. Le processus de jumelage est le même que celui décrit dans Configuration du couplage entre les appareils iOS et Apple Vision Pro section ci-dessus.

En cas d'incompatibilité entre la dernière version d'Onshape et Apple Vision Pro, une icône d'avertissement s'affiche à droite de l'appareil Apple Vision Pro appairé (première image ci-dessous) et une notification s'ouvre pour vous demander de mettre à jour l'application Onshape vers la dernière version avant de pouvoir diffuser (deuxième image ci-dessous).
Icône d'avertissement AVPNotification de mise à jour vers la dernière version d'Onshape

  1. Associez l'application Onshape iOS à l'Apple Vision Pro.

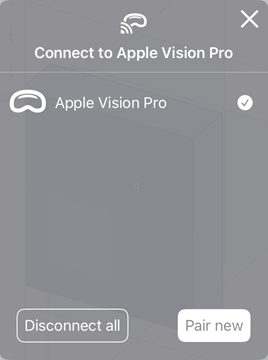

  2. Dans l'application Onshape pour iOS, ouvrez l'onglet Atelier des pièces ou Assemblage du premier document, puis partagez-le avec Apple Vision Pro :

    Connexion d'un document à l'Apple Vision Pro

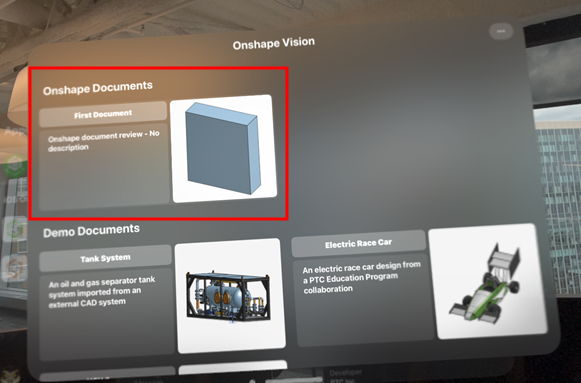

    Dans l'Apple Vision Pro, le document s'affiche (Premier document dans l'exemple ci-dessous) :

    Document Onshape sur l'Apple Vision Pro

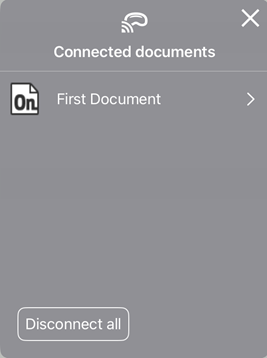

  3. Dans l'application Onshape iOS, accédez à la page Documents pour voir que le document est connecté dans la boîte de dialogue Documents connectés d'Apple Vision Pro :

    Document connecté à l'Apple Vision Pro

  4. Ouvrez et connectez l'onglet Atelier des pièces ou Assemblage d'un deuxième document à l'Apple Vision Pro.

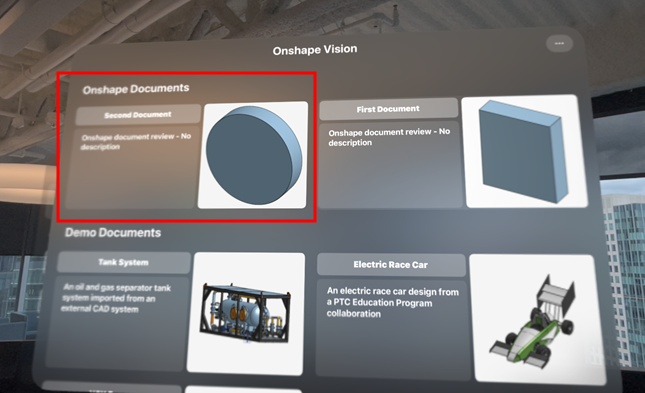

    Dans l'Apple Vision Pro, le deuxième document s'affiche (Deuxième document dans l'exemple ci-dessous) :

    Deuxième document dans Apple Vision Pro

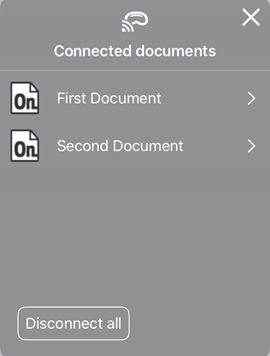

  5. Dans l'application Onshape iOS, accédez à nouveau à la page Documents. Les deux documents sont désormais répertoriés dans la boîte de dialogue Documents connectés de l'Apple Vision Pro :

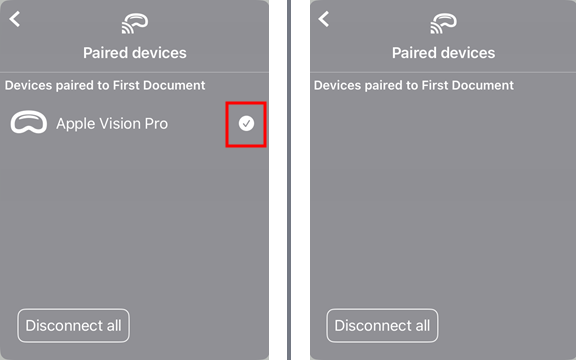

  6. Pour vous déconnecter du premier document tout en restant connecté au second, dans l'application Onshape iOS, sélectionnez le premier document pour afficher sa connexion, puis décochez l'appareil Apple Vision Pro (encadré en rouge dans l'image de gauche ci-dessous). L'appareil est déconnecté (image de droite ci-dessous). Si vous souhaitez plutôt vous déconnecter de tous les documents, cliquez sur le bouton Tout déconnecter.

    Déconnexion d'un document de l'Apple Vision Pro

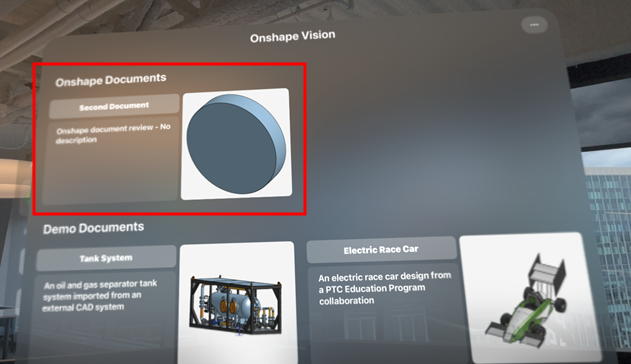

    Dans l'Apple Vision Pro, seul le deuxième document est affiché :

    Deuxième document affiché dans l'Apple Vision Pro
