Légende de perçage/filetage

Création d'un perçage ou d'une légende de filetage :

1. Cliquez sur .
2. Sélectionnez un cercle faisant partie d'une fonction de perçage ou un filetage faisant partie d'une fonction de filetage externe.

3. Faites glisser pour placer la légende.

   Si la sélection faisait partie d'une fonction de perçage, les valeurs de précision, de tolérance, de tolérance de classe d'ajustement et de tolérance de classe d'arbre de cette fonction sont automatiquement appliquées. Pour remplacer ces valeurs, consultez la section Modification d'une légende ci-dessous.

Le guide comprend un nœud mobile le long du segment horizontal.

Vous pouvez ajouter plusieurs lignes de direction à d'autres perçages, à condition que les perçages aient la même taille :

1. Cliquez avec le bouton droit sur la légende et sélectionnez Ajouter un repère.
2. Cliquez sur un autre trou.
3. Répétez le cas échéant pour ajouter des repères à autant de perçages de même taille que nécessaire.

Lorsque vous déplacez la souris pour placer la légende, vous remarquerez des lignes fines, rouges et pointillées lorsque le curseur passe près d'autres entités (illustré ci-dessous à droite de la flèche bleue). Il s'agit de lignes d'inférence sur lesquelles vous pouvez aligner la cote ; il suffit de cliquer lorsque vous voyez que la ligne apparaît pour aligner la cote sur cette ligne.

Vous pouvez modifier une légende une fois qu'elle est placée : double-cliquez sur la légende pour ouvrir le panneau :

Utilisez le panneau pour modifier des caractéristiques telles que :

• Au-dessus du texte - Saisissez le texte ou le symbole qui apparaîtra au-dessus de la valeur de la cote.
• Texte du préfixe - Saisissez le texte qui apparaîtra en tant que préfixe de la valeur de la cote.

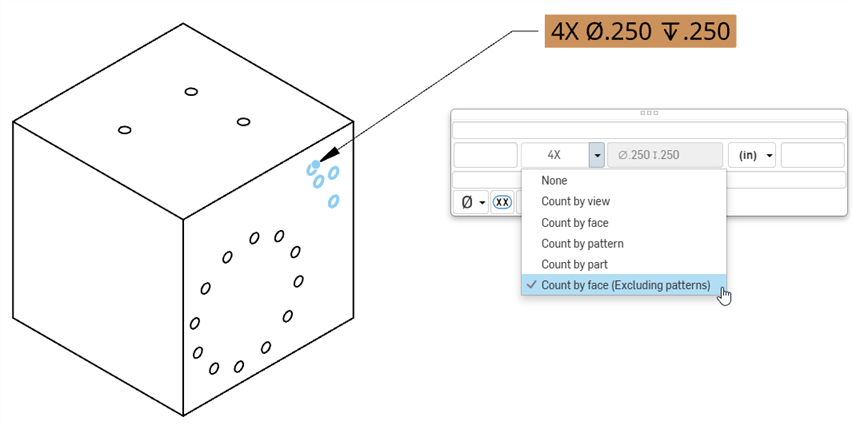

• Count type - Use the dropdown to select a count type for the callout. The counted holes are highlighted in the Onshape window.



  Si la légende est placée sur un perçage faisant partie d'une répétition, l'option Compter par face (répétitions exclues) n'est plus disponible.

• Unités - Sélectionnez les unités de votre choix. L'unité actuellement sélectionnée apparaît dans l'étiquette déroulante.
• Texte du suffixe - Saisissez le texte qui apparaîtra comme suffixe pour la valeur de la cote. -
• Au-dessous du texte - Saisissez le texte ou le symbole qui apparaîtra au-dessous de la valeur de la cote.

• Liste déroulante des symboles - Sélectionnez le symbole à insérer à partir de la liste déroulante.

• Dimension d'inspection - Activez cette option pour ajouter ou supprimer un cadre ovale autour de la cote afin d'indiquer qu'il s'agit d'une dimension d'inspection.
• Sélection de cote simple ou de cote double - Les cotes doubles peuvent être en haut/bas ou côte à côte.
• Vous pouvez régler la précision et la précision de la tolérance par paramètre en cochant la case Remplacer la précision/la tolérance :



  Utilisez les menus pour sélectionner une nouvelle précision et/ou une nouvelle tolérance pour le perçage/le fil sélectionné ou l'ensemble de perçages créés par cette fonction.
  • Precision - Sélectionnez la profondeur de précision de l'unité (zéro à 8 décimales).
  • Tolérance - Sélectionnez Aucune, Symétrique, Déviation, Limites, Basique, MIN, MAX, Ajustement, Ajustement avec tolérance ou Ajustement (tolérance uniquement).
    • Définissez la tolérance supérieure et inférieure (disponible pour symétrique, déviation ou limites)

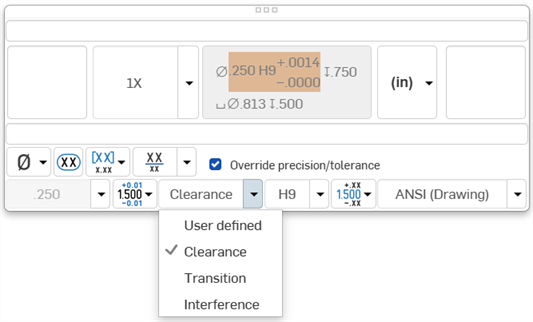

    • Sélectionnez le type d'ajustement dans la liste déroulante (disponible pour Ajustement, Ajustement avec tolérance ou Ajustement (Tolérance uniquement)). Choisissez Défini par l'utilisateur, Dégagement, Transition ou Interférence.

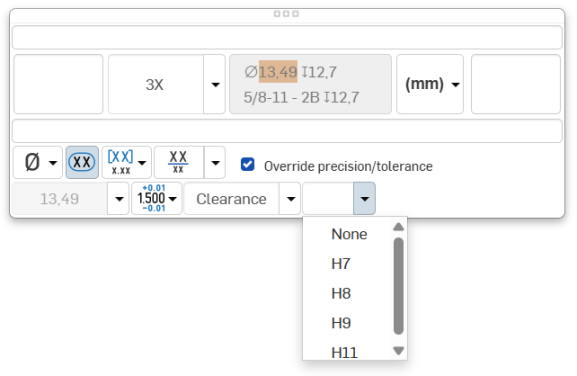

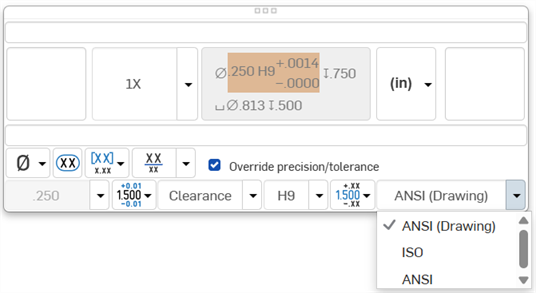

    • Sélectionnez la classe de perçage dans la liste déroulante (disponible pour Ajustement, Ajustement avec tolérance ou Ajustement (Tolérance uniquement)). Choisissez Aucune, ou n'importe quelle autre option de classe de perçage, qui varie en fonction des autres paramètres de la légende de perçage/filetage.



    • Définissez la profondeur de précision des unités de tolérance d'ajustement, de 0 à 8 décimales (disponible pour Ajustement avec tolérance ou Ajustement (tolérance uniquement))



    • Définissez la visibilité de la classe d'arbre (disponible pour les options Ajustement et Ajustement avec tolérance) :
      • Les informations relatives à la classe d'ajustement de l'arbre sont masquées par défaut dans les légendes de perçage et les tableaux des perçages des dessins.
      • Cliquez sur le bouton Activer la visibilité de la classe d’arbre pour basculer entre les styles d'affichage.
      • Cliquez sur la liste déroulante Activer la visibilité de la classe d’arbre pour sélectionner un style d'affichage.

L'image ci-dessous représente un dessin de perçage de taraud de tuyau conique ANSI :

Les filetages sur les perçages taraudés et coniques des tuyaux sont indiqués par des lignes pointillées pour les dessins ANSI, et le contour 3/4 approprié pour les dessins ISO. Un dessin ANSI est illustré ci-dessous :

Lorsqu'une pièce occlut une partie d'un filetage, les filetages occlus ne sont pas affichés, comme indiqué ci-dessous :

Pour les perçages filetés, la représentation de l'outil de filetage s'éloignant de la pièce est une transition conique à 45 degrés qui s'étend des filetages externe et interne au bord du cylindre (indiqué en rouge ci-dessous) :

Pour afficher/masquer les lignes de fils :

1. Cliquez avec le bouton droit sur la vue.
2. Sélectionnez Afficher/Masquer les fils (pour activer et désactiver les lignes de fils).

L'image ci-dessous représente un filetage sur un boulon standard ANSI de 3/4 pouce avec 10 filetages par pouce :

Les boulons dont un chanfrein est appliqué par le biais de la fonction de filetage externe présentent des lignes pointillées représentant les filetages dans la vue du dessin :

Les boulons dont la contre-dépouille est appliquée par le biais de la fonction de filetage externe montrent à la fois les lignes de contre-dépouille et les lignes de filetage en pointillés dans la vue du dessin :

Pour personnaliser une légende, procédez comme suit :

1. Cliquez sur la légende que vous souhaitez personnaliser, puis sur l'icône panneau Styles sur le côté droit de la page :



2. Cela ouvre le volet Styles, dans lequel vous pouvez modifier la police, la hauteur de texte, la couleur, la pointe de flèche et la justification du texte de la légende :
