CAM Studio

1. Dans un document Onshape, cliquez sur l'icône Insérer un nouvel onglet en bas à gauche de l'interface.

2. Sélectionnez Créer un CAM Studio dans le menu. Le nouvel onglet CAM Studio s'ouvre automatiquement.

Vous pouvez utiliser les info-bulles de l'interface de CAM Studio en cliquant sur les icônes en forme de point d'interrogation pour obtenir plus d'informations sur les différentes tâches et options disponibles.

La page des composants apparaîtra après la création d'un onglet CAM Studio :

Après avoir ajouté un composant au CAM Studio, ce composant est ajouté au panneau Composants sur le côté gauche de l'interface.

L'ajout d'un composant active le bouton Créer une tâche dans la barre d'outils en haut de l'interface.

Barre d'outils

La barre d'outils se trouve sur le côté gauche de l'interface, au-dessus du panneau Tâches et composants, et inclut les options suivantes :

(De gauche à droite)

• Insérer la pièce, le dispositif de serrage et le stock

• Créer une tâche

• Créer une machine

• Créer une configuration

• Créer un outil

• Créer une trajectoire d'outil

• Créer un plan de travail

Lisez les détails spécifiques de chaque option dans les sections correspondantes ci-dessous.

Les boutons de la barre d'outils sont d'abord inactifs et deviennent actifs au fur et à mesure que vous terminez les étapes du processus CAM Studio.

Voir les options

Les options d'affichage sont situées sur le côté droit de l'interface CAM Studio (encadrées ci-dessous en rouge) :

Les options disponibles sont les suivantes :

Tout afficher	Centrez les modèles visibles dans la zone graphique.
Isométrique	Visualisez les modèles de manière isométrique dans la zone graphique.
Devant	Vue frontale standard des modèles dans la zone graphique.
Back	Vue arrière standard des modèles dans la zone graphique.
Haut	Vue de dessus standard des modèles dans la zone graphique.
Bas	Vue de dessous standard des modèles dans la zone graphique.
Gauche	Vue standard orientée vers la gauche des modèles dans la zone graphique.
Droite	Vue standard orientée vers la droite des modèles dans la zone graphique.
Activer/désactiver la transparence	Rendez les composants ou les modèles de la zone graphique transparents.

Cliquez sur l'icône d'une vue pour l'implémenter dans la zone graphique.

Menu contextuel

Faites un clic droit sur un onglet CAM Studio (en bas de l'interface Onshape) pour accéder au menu contextuel :

• Supprimer - Supprimez le CAM Studio actuel (même s'il est actif). Le dernier onglet restant ne peut pas être supprimé.

• Ouvrir dans un nouvel onglet de navigateur - Ouvrez cet onglet CAM Studio dans un nouveau navigateur.

• Renommer - Renommez ce CAM Studio.

• Propriétés - Accédez à la boîte de dialogue Propriétés pour fournir plus d'informations sur le CAM Studio.

• Dupliquer - Céez une copie immédiate du CAM Studio. Les copies sont collées directement dans le document actuel, créant automatiquement un nouvel onglet CAM Studio.

• Copier dans le presse-papiers - Copiez le CAM Studio dans votre presse-papiers.

• Mettre à jour le document lié - Vous permet de passer à une version spécifiée d'un document lié, le cas échéant.

• Déplacer vers le document - Déplacez le CAM Studio vers un document nouveau ou existant. (Si vous passez à un nouveau document, celui-ci est créé au cours de cette opération.)

• Créer une tâche - Créez une tâche qui peut être affectée à un autre utilisateur (ou à l'utilisateur actuel), qui peut faire référence à une pièce et avoir une date d'échéance. Les utilisateurs spécifiés dans une tâche sont informés de la tâche. Vous pouvez créer des tâches depuis n'importe quel onglet de CAM Studio, Part Studio, Assemblage et Dessin Onshape, et depuis le menu contextuel du gestionnaire d'onglets.

1. Dans la section Composants sur le côté gauche de l'interface, cliquez sur la liste déroulante Insérer une icône et sélectionnez un type de composant pour définir la pièce à usiner :



   Choisissez l'une des options suivantes :

   Insérer une pièce - Le composant qui sera usiné.

   Insérer les moyens de fixation - Les composants utilisés pour maintenir la pièce sur la machine. (Cela peut inclure des étaux, des mors souples, des pinces de maintien, etc.)

   Insérer le matériau - La matière brute qui sera usinée pour produire la pièce.

   Une référence de version est requise pour chacune de ces options.

   1. Sélectionnez une pièce. La pièce que vous sélectionnez est ajoutée à la liste des composants à usiner et la boîte de dialogue Insérer se ferme automatiquement.



Faites un clic droit sur un composant pour accéder aux options du menu contextuel : Modifier, Exclure ou Supprimer.

1. Click the Create job button in the toolbar above the Jobs panel. The Create job dialog box opens:



2. In the Job name field, enter a name for the job.

3. Click to activate the Bodies field, then select a part for the job in the graphics area.

4. In the Stock section, select a Stock type from the dropdown menu. Choose from:

   • Boîte - Définit une boîte limite autour du modèle cible. Vous pouvez régler la taille du matériau à l'aide des entrées X, Y et Z.

   • Cylindre - Crée un modèle de matériau cylindrique autour de la pièce cible qui peut être ajusté.

   • Défini par l'utilisateur - Vous permet de désigner comme matériau un composant sélectionné qui a été conçu en CAO et importé dans le CAM Studio.

5. In the Stock section again, select a Stock direction type from the dropdown menu. Choose from:

   • Monde - Sélectionne l'origine du modèle pour le type de direction.

   • Z and X - Selects Z and X axis points for the direction type. (Specify stock Z direction and stock X direction after selecting.)

   • Z and Y - Selects Z and Y axis points for the direction type. (Specify stock Z direction and stock Y direction after selecting.)

   • X et Y - Sélectionne les points des axes X et Y pour le type de direction. (Spécifiez la direction X du stock et la direction Y du stock après sélection.)

6. In the Dimensions section, manually enter the required parameters according to your preference.

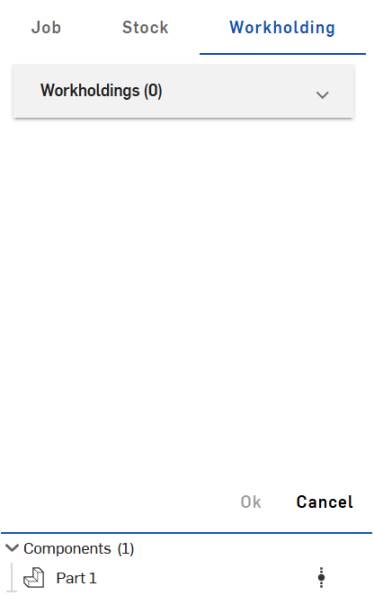

7. Click to activate the Workholdings field, then select bodies for the job in the graphics area.

8. Click the green checkmark at the top of the dialog box to accept.

Faites un clic droit sur une tâche pour accéder aux options du menu contextuel : Modifier, Exclure ou Supprimer.

1. Cliquez sur le bouton Créer une machine dans la barre d'outils au-dessus du panneau Tâches.

2. Dans la section Machine, l'option Grouper par fabricant de machines est activée par défaut. Cette option organise la liste des machines par fabricant (au lieu d'une longue liste si l'option est désactivée) :



   Image de la section Machines avec l'option Regrouper par fabricant de machines activée. Le menu déroulant Générique est ouvert par défaut.

3. Une fois l'option Regrouper par fabricant de machines activée, cliquez sur chaque menu déroulant pour sélectionner la machine sur laquelle la pièce sera usinée :

   • Générique

   • Bantam Tools

   • Brother

   • Haas

   • Hurco

   • Inventables

   • ShopBot

   • STEPCRAFT

   • Thermwood

   • Tormach

4. Dans la section Paramètres de post-processeur, modifiez les paramètres correspondants selon vos préférences. Les paramètres sont les suivants :

   • Programme - Sélectionnez l'unité de sortie.

   • Datum - Si vous le souhaitez, désactivez l'option Plans de travail avancés par défaut.

   • NC général - La numérotation des séquences est activée par défaut. Entrez un début de numéro de bloc et un incrément de numéro de bloc. Si vous le souhaitez, vous pouvez activer le numéro de bloc dans les outils uniquement ou le numéro de bloc comme option de numéro d'outil.

   • Mouvement - Si vous le souhaitez, vous pouvez désactiver l'option de positionnement rapide par défaut et saisir manuellement une vitesse rapide. Vous pouvez également choisir d'activer/désactiver les options suivantes : Arcs en sortie, Arcs dans le plan XY, Arcs dans le plan XZ, Arcs dans le plan YZ et Hélices de sortie. Entrez le nombre de décimales.

   • Cycles fixes - Si vous le souhaitez, vous pouvez activer/désactiver les options suivantes : cycles prédéfinis de perçage, cycles prédéfinis de perçage par points, cycles prédéfinis de taraudage par filetage et cycles prédéfinis de rupture de copeaux.

   Un post-processeur est le traducteur utilisé pour convertir les données CAM en Gcode pour un type de contrôleur de machine spécifique.

5. Cliquez sur OK pour accepter.

Faites un clic droit sur une machine pour accéder aux options du menu contextuel : Modifier, Exclure ou Supprimer.

La configuration établit le système de coordonnées de travail (WCS) pour les éléments de la tâche. Les systèmes de coordonnées de travail sont des points de référence définis utilisés pour établir un datum connu relatif au système de coordonnées de la machine. Il définit l'origine et l'orientation des axes X, Y et Z en ce qui concerne la machine à commande numérique, et constitue le point de référence pour toutes les opérations d'usinage. Plusieurs configurations peuvent être utilisées.

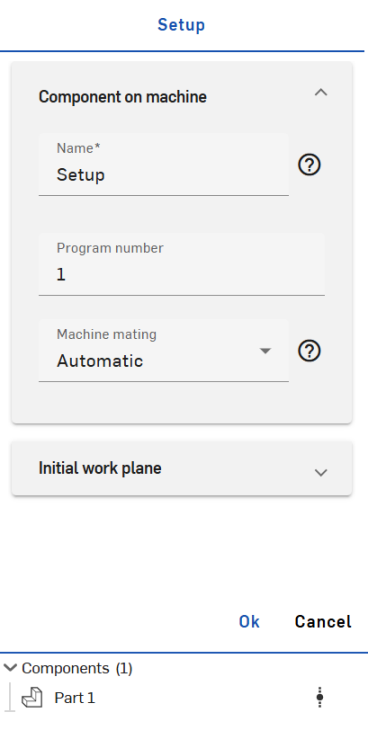

1. Cliquez sur le bouton Créer une configuration dans la barre d'outils au-dessus du panneau Tâches :



2. Renseignez les paramètres en fonction de vos préférences :

   • Composant sur la machine

     • Nom - Saisissez un nom pour la configuration.

     • Numéro de programme - Saisissez un numéro de programme.

     • Alignement de la machine - Sélectionnez l'alignement automatique ou manuel de la machine. Si vous sélectionnez Manuel, saisissez manuellement les paramètres pour le décalage X, le décalage Y et le décalage Z. Si vous sélectionnez Automatique, le composant se déplacera automatiquement dans une position d'alignement idéale, en tenant compte de la zone inférieure du composant s'alignant avec le connecteur de la machine. L'alignement de la machine est utilisé pour positionner le composant (en termes linéaires) dans l'espace de la machine.

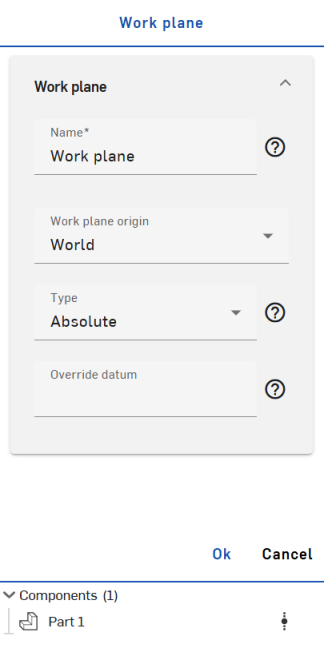

   • Plan de travail initial

     • Nom - Saisissez un nom pour le plan de travail.

     • Origine du plan de travail - Sélectionnez une origine de plan de travail ; choisissez entre Monde, Point de la boîte du composant, Point de la boîte du stock ou Manuel. L'origine du plan de travail est utilisée pour positionner le datum dans le composant.

     • Orientation du plan de travail - Sélectionnez l'orientation du plan de travail ; choisissez entre Z et X, Z et Y ou X et Y.

     • Remplacer le datum - Si vous le souhaitez, vous pouvez remplacer le datum absolu du plan de travail attribué automatiquement.

3. Cliquez sur OK pour accepter.

Faites un clic droit sur une configuration pour accéder aux options du menu contextuel : Modifier, Exclure ou Supprimer.

1. Cliquez sur l'icône Créer un outil dans la barre d'outils au-dessus du panneau Tâches.

2. Le panneau Outils s'ouvre. Dans la section Découpeur, activez ou désactivez éventuellement l'option Bibliothèque. Lorsque cette option est activée, vous pouvez exporter la bibliothèque d'outils actuelle ou en importer une nouvelle dans le CAM Studio à l'aide des icônes d'importation/exportation situées à droite de l'option d'activation de la Bibliothèque. (Remarque : lorsque l'option Bibliothèque est désactivée, vous ne pouvez importer qu'une nouvelle bibliothèque d'outils et vous devrez saisir manuellement des paramètres tels que le type d'usinage, le type de découpe, l'unité, la main de l'outil, le diamètre, la longueur de découpe, la longueur totale et, éventuellement, activer/désactiver la découpe centrale.)



   Sur la gauche, une capture d'écran de la section Découpeur avec l'option Bibliothèque activée. Sur la droite, une capture d'écran de la section Découpeur avec l'option Bibliothèque désactivée.

   Les options de type d'usinage sont les suivantes :

   • Tout - Affiche tous les types de découpe disponibles.

   • Fraisage - Affiche tous les types de fraisage :

     • Fraise à fileter

     • Fraise en bout

     • Fraise à bout plat

     • Broyeur à meules coniques

     • Fraise hémisphérique

     • Fraise à rainures

     • Fraise à cône

     • Fraise à chanfreiner

   • Perçage de trous - Affiche tous les types de découpe pour le perçage :

     • Perceuse

     • Outil de taraudage

   Définissez des spécifications supplémentaires pour les autres paramètres :

   • Type de découpe

   • Unité

   • Main de l'outil

   • Diamètre

   • Direction du filetage - (disponible uniquement pour les types de découpe d'outil de taraudage et synchronisé automatiquement avec la sélection Main de l'outil.)

   • Type de filetage - (disponible uniquement pour les types de découpe d'outil de taraudage.)

   • Filetages par pouce - (disponible uniquement pour les types de découpe d'outil de taraudage.)

   • Longueur de coupe

   • Longueur totale

   Les options et les configurations du type de fraise varient en fonction du type d'usinage.

3. Dans le panneau Outils de la section Mandrin, cliquez si vous le souhaitez sur Activer pour utiliser un mandrin afin de maintenir et de sécuriser l'outil. Lorsque cette option est activée, entrez un nom pour le mandrin, sélectionnez un type de profil et ajoutez éventuellement des points.



   Mandrin définit le type d'extension de l'outil.

4. Dans le panneau Outils de la section Support, cliquez sur Activer pour utiliser un support afin de fixer la fraise. Lorsque cette option est activée, entrez le nom du support, sélectionnez un type de profil et ajoutez ou supprimez éventuellement des points.



5. In the Tool panel under the Assembly section, set a unique Assembly number to identify the tool in the machine.



   This value is not linked to the tool library and needs to be set again when used in other jobs. You can edit the Assembly number at any time without duplicating the tool assembly.

6. Cliquez sur OK pour accepter.

Faites un clic droit sur un outil pour accéder aux options du menu contextuel : Modifier, Exclure ou Supprimer.

Mandrin et Support définissent un pivotement avec des valeurs X et Z. Leurs bibliothèques permettent à l'utilisateur d'utiliser une bibliothèque définie précédemment.

Importation de bibliothèques d'outils

Pour importer une bibliothèque d'outils :

1. Cliquez sur l'icône Importer une bibliothèque d'outils dans la section Découpeur du panneau Outils (illustrée ci-dessous en rouge) :

2. Cela ouvre la boîte de dialogue de sélection de la bibliothèque d'outils :

Vous pouvez effectuer une importation directement à partir du document en cours ou parcourir les autres documents parmi lesquels effectuer votre sélection.

3. Vous pouvez également cliquer sur l'icône Créer une version pour créer une version à partir du document actif. Cliquez sur l'icône du graphique des versions pour afficher un graphique des versions du document actif. Cliquez sur l'icône Afficher les éléments publiés (le cas échéant) pour afficher les éléments publiés de ce document.

Exportation de bibliothèques d'outils

Pour exporter une bibliothèque d'outils :

1. Cliquez sur l'icône Exporter la bibliothèque d'outils dans la section Découpeur du panneau d'outils (encadrée ci-dessous en rouge) :



2. La bibliothèque d'outils est exportée dans un nouvel onglet du document.

3. Cliquez sur l'onglet pour accéder à la bibliothèque d'outils, dans laquelle vous pouvez la mettre à jour ou la télécharger.

1. Cliquez sur l'icône Créer une trajectoire d'outil dans la barre d'outils au-dessus du panneau Tâches.

2. La section des paramètres de trajectoire d'outil s'ouvre :



3. Dans la section Stratégie des paramètres de trajectoire d'outil, renseignez les paramètres selon vos préférences :

   Nom - Entrez un nom pour la trajectoire d'outil.

   Type - Choisissez un type de trajectoire parmi les options disponibles :

   • Arêtes - Calcule la trajectoire d'outil en fonction des arêtes d'entraînement d'entrée filaire. Cela fonctionne sans aucune face d'usinage.

   • Faces - Calcule la trajectoire d'outil en fonction des corps d'entraînement d'entrée.

   • Corps - Calcule la trajectoire d'outil sur la base de corps d'entrée entiers.

   • Perçages - Calcule la trajectoire d'outil en fonction des perçages d'entrée (pour choisir l'ordre de perçage, utilisez le menu déroulant Perçages pour activer les boutons Sélectionner tous les perçages borgnes et/ou Filtrer le même diamètre).

   Répétition - Choisissez une répétition pour la trajectoire d'outil parmi les options disponibles :

   • Brut à 2 axes - Utilisé pour éliminer rapidement de grands volumes de matériau excédentaire.

   • Profil à 2 axes - Crée une trajectoire d'outil en fonction des courbes d'entraînement. (Les courbes d'entraînement seront mises à plat.)

   • Chanfrein à 2 axes - Crée une trajectoire d'outil basée sur les courbes d'entraînement et est utilisée pour les opérations de chanfreinage et d'ébavurage.

   • Profil à 3 axes - Crée une trajectoire d'outil qui suit les courbes d'entraînement.

   • Profil à 5 axes - Crée une trajectoire d'outil qui suit les courbes d'entraînement, l'axe de l'outil étant contrôlé par des lignes d'orientation le long des courbes d'entraînement.

   • Face - Utilisé pour usiner des surfaces planes. (Les courbes d'entraînement doivent être plates.)

   • Trochoïdal - Permet un usinage séquentiel des courbes d'entraînement par mouvements trochoïdaux.

   • Gravure - Usinage le long des courbes d'entraînement.

   Sous-répétition - Choisissez une sous-répétition pour la trajectoire d'outil parmi les options disponibles :

   • Décalage - Crée plusieurs coupes sur plusieurs profondeurs qui seront décalées par rapport aux surfaces d'usinage sélectionnées.

   • Parallèle - Crée des coupes parallèles à plusieurs profondeurs.

   • Adaptatif - Garantit que les conditions de coupe restent presque constantes. (Cette stratégie permet d'éviter les coupes sur toute la largeur en mesurant constamment le volume d'engagement de l'outil avec le matériau et en retirant progressivement de la matière du matériau restant.)

   1. Vous pouvez éventuellement activer l'option 2,5 axes qui permet l'usinage des poches et des bossages.

   Lors de l'examen des informations relatives à la trajectoire d'outil, tous les paramètres pertinents sont présentés pour configurer l'opération souhaitée. Au fur et à mesure que vous ajustez les paramètres, les options applicables seront filtrées.

4. Renseignez les autres paramètres de trajectoire d'outil en fonction de vos préférences :

   Drive edges - Select the edge or surface of a part to define where the toolpath should be cut. Choose Loop or Contour for the selection filter type. (When a curve is inserted, the loop selection option cannot be used. You must select individual segments of the curve.) Click the arrow icon to change the direction of the arrows in the graphics area, if applicable.

   Orientation lines - Select an edge (or edges) to set as the orientation line(s). Click the arrow icon to change the direction of the arrows in the graphics area, if applicable.

   Décalage - Spécifie la quantité de matériau qui doit rester sur les courbes d'entraînement.

   Profondeur de coupe - Spécifie la profondeur de coupe.

   Largeur de coupe - Définit l'engagement horizontal de l'outil dans la matière à chaque passe.

   Sorting - Provides an option to Reverse the cutting order, as well as parameters for the Cutting method, Cutting directions, and Machine By.

   Hauteurs - Définissez le type de hauteur de début, la hauteur de début, le type de hauteur de fin et la hauteur de fin.

   Zone - Définissez le degré d'angle de dépouille et (éventuellement) activez l'option Fermer les décalages.

   Réusinage - Fournit des paramètres permettant d'optimiser la trajectoire de l'outil afin de réduire les excès de coupe et de ne couper que ce qui est nécessaire.

   Confinement des arêtes - Limite la trajectoire de l'outil dans les courbes sélectionnées.

   Vitesses - Définissez différents taux et approches de trajectoire d'outil. Définissez la vitesse d'avance, de plongée et de rétraction. Activez l'approche rapide, la rétraction rapide ou l'avance adaptative.

   Affichage - Définit la vitesse de spindle et indique si du liquide de refroidissement est utilisé ou non pendant le processus d'usinage.

5. Cliquez sur la section Lien (à droite de la section Trajectoire d'outil) pour accéder aux paramètres de liens de la trajectoire d'outil. Renseignez les paramètres selon vos préférences.

   Dans la section déroulante Zone de dégagement, le type de zone de dégagement désigne la zone de dégagement vers laquelle l'outil se rétracte et s'approche pour cette opération.
   Dans la section déroulante Première entrée, l'option Utiliser des rampes détermine si l'outil utilise la stratégie d'approche ou s'il pénètre directement dans le matériau.
   Les options de la section déroulante Rampes dépendent du type d'outil utilisé, du matériau à couper et de la rigidité de la machine.


6. Cliquez sur la section Axe (à droite de la section Lien) pour accéder aux paramètres de l'axe de la trajectoire d'outil. Choisissez un type de sortie et activez (éventuellement) l'inclinaison.

   Lorsque cette option est activée, l'inclinaison définit un axe d'inclinaison.

7. Cliquez sur la section Collision (à droite de la section Axe) pour accéder aux paramètres de collision de la trajectoire d'outil. Renseignez les paramètres selon vos préférences.

   La section déroulante des groupes de collisions permet de modifier la trajectoire de l'outil avec des paramètres de rétraction, de découpage et de reconnexion, ainsi que d'arrêt de l'outil le long d'un axe désigné.

8. Cliquez sur la section Divers (à droite de la section Collision) pour accéder aux paramètres divers de la trajectoire d'outil. Renseignez les paramètres selon vos préférences :

   Passe de profil - Ajoute une trajectoire à la trajectoire d'outil qui suit le profil des courbes d'entraînement.

   Lissage - Choisissez éventuellement d'activer les options suivantes :

   • Coins lisses - Crée des congés dans les angles vifs de la trajectoire d'outil. (Notez que les congés ne seront pas appliqués sur le contour extérieur de la trajectoire d'outil.)

   • Passe finale lisse - Crée des congés dans les angles vifs du contour extérieur de la trajectoire de l'outil.

   • Supprimer les chevilles d'angle - Modifie automatiquement la largeur de coupe et ajoute des découpes supplémentaires aux angles afin de retirer le matériau non découpé.

   Filtrage - Choisissez de filtrer par zones (supprime les zones de la trajectoire d'outil qui se situent dans la valeur seuil) ou par contours (supprime les contours de la trajectoire d'outil qui se situent dans la valeur seuil). Choisissez un type de filtre et entrez une valeur de seuil de filtre.

   Qualité - Entrez une tolérance de coupe pour spécifier la précision de la trajectoire d'outil. Il s'agit de la déviation cordale de la trajectoire de l'outil par rapport aux éléments à usiner.

9. Cliquez sur OK pour accepter. Le trajectoire d'outil est ajouté à la liste des tâches.

Faites un clic droit sur une trajectoire d'outil pour accéder aux options du menu contextuel : Modifier, Exclure ou Supprimer.

Les plans de travail sont des systèmes de coordonnées qui peuvent être définis dans CAM Studio et qui servent à la fois à l'usinage et à la commande numérique en sortie.

1. Cliquez sur l'icône Créer un plan de travail dans la barre d'outils au-dessus du panneau Tâches.

2. Dans la section Plan de travail :



   • Nom - Saisissez un nom pour le plan de travail.

   • Origine du plan de travail - Sélectionnez l'origine du plan de travail ; choisissez entre Monde, Point de la boîte du composant, Point de la boîte du stock ou Manuel.

   • Type - Sélectionnez un type de plan de travail afin de définir une méthode de sortie pour les trajectoires d'outils d'un plan de travail donné. Choisissez parmi les options suivantes :

     • Absolu - La sortie se trouve dans un datum fixe pré-créé (défini de la même manière) sur la machine/le contrôle.

     • Dynamique - La sortie se trouve dans un système de coordonnées temporaire, défini dynamiquement par des fonctions telles que « G68.2 ».

     • Aucun - La sortie reste dans le système de coordonnées initial (monde), tandis que l'usinage/les trajectoires d'outils restent dans le plan de travail défini. (Cela n'implique généralement pas de sorties de transformation dans la commande numérique générée.)

   • Remplacer le datum - Si vous le souhaitez, vous pouvez remplacer le datum absolu du plan de travail attribué automatiquement.

Faites un clic droit sur un plan de travail pour accéder aux options du menu contextuel : Modifier, Exclure ou Supprimer.

Dans la section Tâches, cliquez sur l'icône de prévisualisation de l'opération à droite d'une opération pour afficher le tracé arrière, vérifier ou simuler. Pour vérifier ou simuler toutes les opérations en même temps, cliquez sur Prévisualisation de l'opération à droite d'une configuration dans la section Tâches.

Cela active les options de prévisualisation d'opération en bas de la zone graphique :

Chaque opération produit un résultat différent :

• Tracé arrière - Déplace l'outil le long de la trajectoire de l'outil.

  Utilisez la barre coulissante pour définir la vitesse de l'animation (le côté gauche est le plus lent et le côté droit le plus rapide).

  Utilisez les options Étape précédente, Exécuter, Étape suivante et Annuler selon vos préférences.

  La barre coulissante inférieure indique la progression de l'animation du tracé arrière.



• Vérifier - Déplace l'outil le long de la trajectoire de l'outil tout en retirant de la matière, ce qui vous permet d'en savoir plus sur les gouges et les excédents, et d'affiner le matériau en cours de fabrication (matériau).

  La barre coulissante définit la vitesse de l'animation (le côté gauche est le plus lent et le côté droit le plus rapide).

  Utilisez les options Étape précédente, Exécuter, Étape suivante, Aller à la fin, Réinitialiser et Annuler selon vos préférences.



• Simuler - Affiche un aperçu de l'opération.

  La barre coulissante définit la vitesse de l'animation (le côté gauche est le plus lent et le côté droit le plus rapide).

  Use the Step back, Run, Step next, Go to end, Reset, and Cancel options (in the top row of buttons) as preferred.

  The bottom row of buttons allows you to choose the spindle direction, as well as toggle the visual on and off for the tool, toolpath, workpiece, stock, and machine housing.

  Vous avez également la possibilité d'activer la pause en cas de collision.



Exporter

Pour exporter une opération :

1. Dans le panneau Tâches, faites un clic droit sur la configuration que vous souhaitez exporter pour ouvrir le menu contextuel, puis cliquez sur Publier les opérations enfants :



   Cliquez sur l'option Publier les opérations sélectionnées pour n'exporter que les opérations sélectionnées.

2. La boîte de dialogue Exporter s'ouvre :



3. Entrez un numéro de programme comme vous le souhaitez.

4. Entrez le nom de fichier de votre choix.

5. Affichez le modèle de machine et post-processeur sélectionnés pour l'exportation.

6. Sélectionnez une option de téléchargement dans le menu déroulant : Télécharger, Télécharger et stocker le fichier dans un nouvel onglet, ou Stocker le fichier dans un nouvel onglet.

7. Cliquez sur Exporter.
