Modélisation en contexte

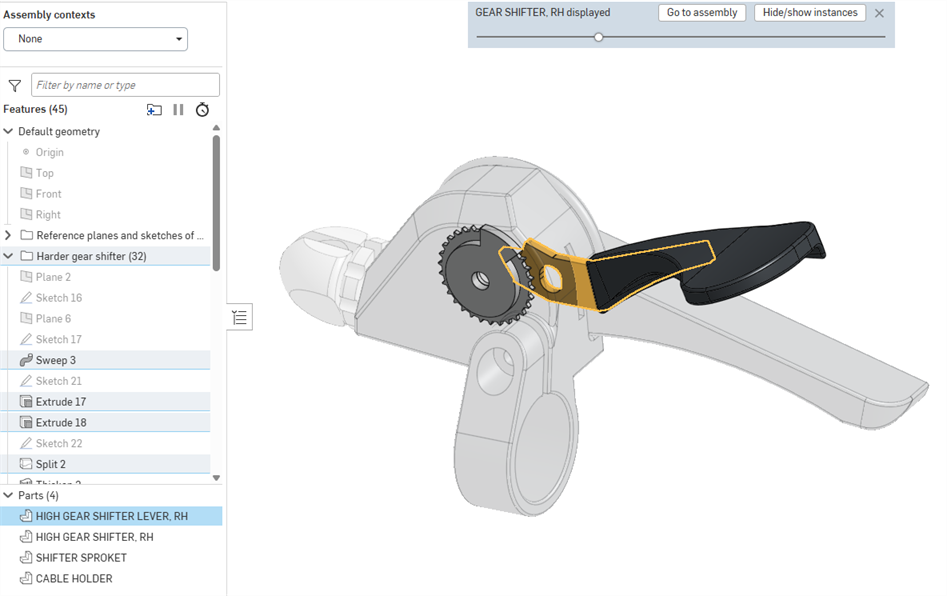

La modification d'un Part Studio dans le contexte d'un assemblage est initiée à partir de l'assemblage :

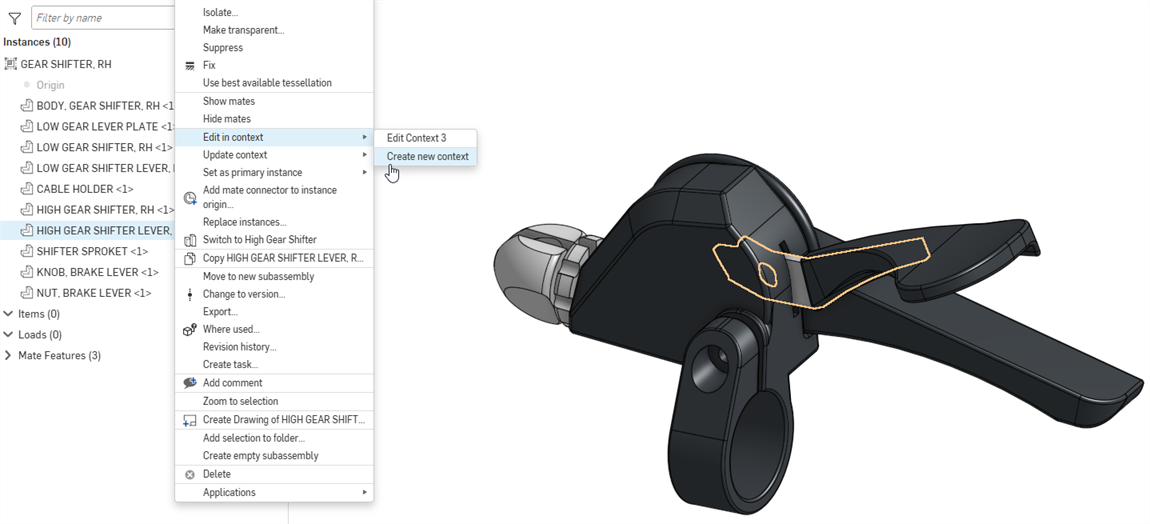

1. Open an assembly that contains multiple parts. In the Instances list or graphics area, right-click the part to edit (the primary instance) and select an existing context or Create new context from the menu:



2. The Part Studio containing that part opens, with the part highlighted in the Parts list. The other assembled parts are shown transparently around the primary instance in the same spacial relationship as in the assembly. The assembly's current view orientation, zoom, and active section view are preserved.



3. Lors de la modification, la sélection d'un point de référence sur une autre pièce de l'assemblage (autre que l'instance principale) effectue les opérations suivantes :
   1. Un contexte d'assemblage (snapshot) est créé.
   2. Toutes les géométries et positions des composants sont capturées dans l'assemblage (et les informations sont stockées dans la capture d'écran contextuelle de l'assemblage).
   3. S'il s'agit du premier contexte d'assemblage créé dans ce Part Studio, la liste des contextes d'assemblage est créée au-dessus de la liste des fonctions dans le Part Studio (où se trouve la capture d'écran). Sinon, le contexte actuel est ajouté à cette liste de contextes d'assemblage.

Par exemple, si vous faites pivoter l'instance principale autour de l'axe d'une pièce fantôme provenant de l'assemblage, lorsque l'axe de la pièce fantôme est sélectionné, il sert de point de référence pour le contexte et un nouveau contexte d'assemblage est créé.

Vous pouvez utiliser autant de points de référence que nécessaire (les points de référence sélectionnés sont surlignés en violet). Ces références ne sont jamais perdues ou cassées, de sorte que vos pièces ne présentent jamais de défaillance.

4. Apportez les modifications souhaitées, en faisant référence aux faces, aux arêtes ou aux pièces de l'assemblage selon les besoins. (Notez que rien ne se met à jour automatiquement. Vous pouvez mettre à jour manuellement votre Part Studio ou assemblage quand vous le souhaitez. Voir Mettre à jour le contexte ci-dessous.)

   Vous pouvez également créer plusieurs contextes du même assemblage dans différentes positions articulées et mettre à jour un contexte, manuellement, dans le Part Studio ou l'assemblage. Vous pouvez également passer de l'un à l'autre et les renommer.

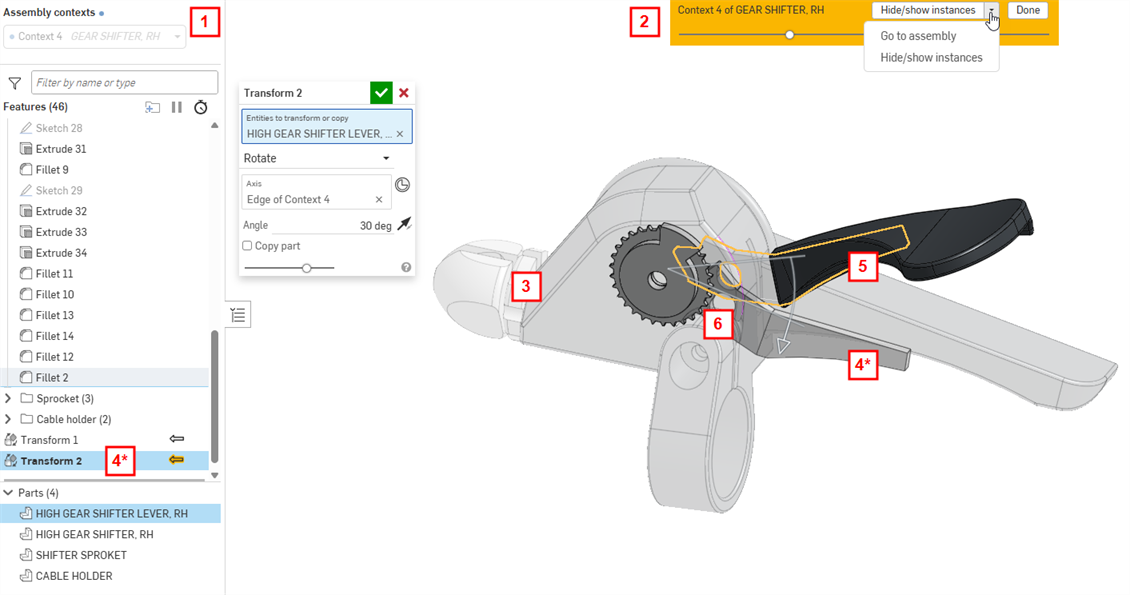

1	List of Contexts objects in this Part Studio
2	Options to return to the assembly or hide and show instances; click Done to save the context; use the slider to increase or decrease the transparency of ghosted parts
3	Ghosted parts in the assembly at the time Edit in context was initiated
4	Newly created Feature (Transform) referencing the line of the assembled parts (*shown in both the Features list and the graphics area)
5	Opaque parts originally created in this Part Studio, in the position they were created, highlighted in yellow
6	Reference line from the ghosted part used for the Transform feature, highlighted in purple

5. Click Done in the yellow banner to save your changes and stay in the Part Studio. To save the context and navigate back to the assembly, do one of the following:
   1. Click Hide/show instances > Go to assembly in the yellow banner.
   2. Select the assembly tab at the bottom of the window.
   3. Right-click in the empty space and select Go to assembly.

Les modifications sont désormais visibles dans l'Assemblage.

Les cisailles et les poignées présentées dans l'assemblage principal sont définis dans des Ateliers des pièces distincts. Notez que la lame et la plaque limite ne répondent pas aux exigences suivantes :

Pour vous assurer que la plaque limite et la lame se touchent, sélectionnez la plaque limite (la pièce à modifier), cliquez avec le bouton droit et sélectionnez Modifier en contexte pour ouvrir l'atelier des pièces dans lequel la plaque limite a été créée, visualisé avec l'assemblage :

Extrudez jusqu'à la face, en utilisant la lame comme point de référence pour la fonction Extruder :

Retournez à l'assemblage (cliquez sur Accéder à l'assemblage) pour voir les modifications apportées.

Si l'intention de conception était claire au départ, toutes les pièces auraient pu être conçues dans un même atelier de pièces. Cet exemple suppose que l'assemblage a déjà été construit avec des pièces provenant de différents ateliers de pièces, donc modifier en contexte est la meilleure option.

Vous pouvez créer un nouvel Atelier des pièces à l'aide du contexte actuel de l'assemblage avec l'outil d'assemblage Créer un Atelier des pièces en contexte.

• Vous pouvez désactiver un contexte pour effectuer des modifications non liées à tout moment en sélectionnant Aucun dans la liste Contextes assemblage située au-dessus de la liste des fonctions.
• Les pièces créées sans référencer la pièce en cours de modification en contexte ne sont pas insérées automatiquement dans l'assemblage.
• Select Edit in context and choose an existing context to add additional or edit existing geometric relationships.

• S'il existe plusieurs contextes, lorsqu'un contexte est sélectionné dans la liste déroulante Contextes d'assemblage en haut à gauche, les entités associées au contexte sont indiquées par l'icône flèche contextuelle surlignée en jaune. Dans l'exemple ci-dessous, lorsque le Contexte 1 est sélectionné dans la liste déroulante, l'icône en forme de flèche de la fonction Extruder 2 est surlignée en jaune, ce qui indique qu'elle est associée à ce contexte. Lorsque Contexte 2 est sélectionné dans la liste déroulante, l'icône en forme de flèche de la fonction Extruder 3 est surlignée en jaune.



• Pour modifier la configuration des instances de contexte, ouvrez le menu contextuel et sélectionnez Modifier la configuration (illustré dans la première image ci-dessous). Cela ouvre la boîte de dialogue Modifier les configurations, dans laquelle vous pouvez modifier la configuration de l'instance de contexte définie dans l'onglet Assemblage (illustré dans la deuxième image ci-dessous). Pour confirmer les modifications, appuyez sur la touche Entrée. Un message à bulles bleues apparaîtra indiquant les modifications confirmées de la configuration du contexte (illustrées dans la troisième image ci-dessous) :



• Pour masquer ou afficher les instances de contexte, ouvrez le menu contextuel et sélectionnez Masquer/Afficher les instances de contexte (illustré dans la première image ci-dessous). Cela ouvre la boîte de dialogue Masquer/Afficher les instances de contexte, dans laquelle vous pouvez filtrer les instances d'assemblage et modifier leur visibilité à l'aide de l'icône en forme d'œil (illustrée dans la deuxième image ci-dessous) :



  Vous pouvez également masquer/afficher et sélectionner les connecteurs de positionnement en contexte.

• Pour masquer une ou plusieurs instances de contexte dans l'Atelier des pièces, sélectionnez les instances que vous souhaitez masquer dans la zone graphique, puis cliquez avec le bouton droit et sélectionnez Masquer les instances de contexte dans le menu contextuel (voir la première image ci-dessous). Cliquez sur Restaurer l'état de l'affichage contextuel dans le menu contextuel pour rétablir la visibilité initiale de l'affichage contextuel (illustré dans la deuxième image ci-dessous) :



• De la même manière que la vue en coupe active actuelle de l'assemblage est préservée lorsque vous modifiez le Part Studio en contexte, l'inverse est également vrai ; si l'utilisateur crée une vue en coupe dans le Part Studio contextuel puis revient à l'assemblage, la vue en coupe est conservée dans l'assemblage.

Une fois que vous avez créé un contexte, vous pouvez apporter des modifications dans l'atelier des pièces ou dans l'assemblage et choisir de mettre à jour ce contexte dans l'atelier des pièces si vous le souhaitez. Cela vous permet de travailler dans un contexte dans l'atelier des pièces et de ne pas affecter votre assemblage à moins que vous ne souhaitiez mettre à jour votre assemblage avec les modifications. Il en va de même pour changer le contexte à partir d'un assemblage. Vous pouvez apporter des modifications à l'assemblage, puis basculer vers l'atelier des pièces et mettre à jour le contexte pour afficher les modifications si vous le souhaitez. Les mises à jour ne sont jamais appliquées automatiquement.

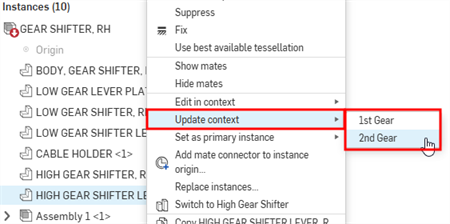

To update a context in an assembly: Select the part edited in context, right-click and select Update context. Then select the context you want to update:

To update a context in a Part Studio: Select the context in the Assembly contexts list, click the three-dot menu, and then Update context:

Notification de mise à jour

Dans le contexte, si une modification est apportée à une fonction sur laquelle le contexte est basé, une icône de cercle bleu rempli apparaît en regard de l'étiquette des contextes d'assemblage en haut à gauche, et de tout contexte dans le menu déroulant (illustré dans la première image ci-dessous). Par exemple, si une extrusion est appliquée à une pièce avant et sur laquelle repose le contexte, vous verrez l'icône. Dans l'assemblage, cette icône est visible en regard de la pièce contextuelle et de tout sous-dossier auquel elle appartient, ainsi qu'une infobulle indiquant que la mise à jour est disponible et pour quels contextes (illustré dans la deuxième image ci-dessous). S'il y a plus de trois contextes, l'infobulle indique les deux premiers contextes avec « et plus » comme suffixe.

Exemple

Le contexte original ci-dessous a été créé avec une lame violette droite :

La lame a ensuite été modifiée pour avoir un bord incurvé :

Dans l'assemblage, sélectionnez Mettre à jour le contexte (de la plaque de limite) pour mettre à jour les cisailles avec la lame incurvée. Comme la plaque de limite a été extrudée jusqu'à la face de la lame, une fois mise à jour, la plaque de limite est recalculée vers le haut de la nouvelle lame incurvée :

Vous pouvez associer un contexte d'assemblage à une position nommée. Cela vous permet de mettre à jour plusieurs contextes de manière séquentielle depuis le Part Studio sans avoir à modifier l'assemblage. Aucun contexte n'est obsolète à moins que la vue de position nommée ou la géométrie ne changent.

In the Assembly contexts area above the Feature List, click the three-dot button (). Select Follow position and choose the current position or named position to associate with the context.

Cet exemple montre un Atelier des pièces avec deux contextes : un qui fait référence à une vanne à boisseau sphérique en position fermée, et un autre qui fait référence à la vanne à boisseau sphérique en position ouverte. Un arrêt est modélisé dans chaque contexte, de sorte que la conception finale comporte un arrêt pour la position ouverte et la position fermée.

Dans l'atelier des pièces, la vanne à boisseau sphérique en position fermée, en contexte :

Dans l'atelier des pièces, la vanne à boisseau sphérique en position ouverte, en contexte :

La conception finale du mécanisme d'arrêt dans l'atelier des pièces :

Définir l'instance principale

The primary instance is created when you edit a part in context and is indicated by a solid arrow beside the feature in the Feature list (in the Part Studio) and beside the part in the Instances list (in the Assembly). The primary instance defines the anchor part (the part selected for the Edit in context command) for the placement of the ghosted assembly in the Part Studio; all other assembly components appear in the Part Studio in relationship to that primary instance.

Vous avez la possibilité de modifier l'instance principale d'un contexte à tout moment, notamment lorsqu'une instance principale est brisée ou manquante :

1. Dans l'assemblage, sélectionnez une pièce.
2. Faites un clic droit pour accéder au menu et sélectionnez <nom du contexte> > Définir comme instance principale.

The new primary instance is marked with a solid arrow in the Parts list, and the previous primary instance (if present) is marked with a dashed arrow .

Notez que l'instance principale d'un contexte n'apparaît pas comme une pièce fantôme du contexte.

Renaming a context

Best practice is to rename a context immediately with a meaningful name, since many contexts can be created for a single Part Studio. To rename a context:

1. Select the context in the Assembly contexts list.

2. Click the three-dot menu button and select Rename.


3. Type the new name in the dialog.

   Click the checkmark to save.

Sélection d'un espace de travail à modifier

Lorsque vous travaillez dans un espace de travail et insérez une pièce à partir d'une version, lorsque vous sélectionnez Modifier en contexte, la boîte de dialogue Sélectionnez un espace de travail à modifier s'ouvre (car vous ne pouvez pas modifier la pièce dans une version immuable). Cela vous permet de sélectionner l'espace de travail spécifique dans lequel modifier la pièce :

Dans la boîte de dialogue, sélectionnez l'espace de travail spécifique (Principal ou B2, dans ce cas) à modifier en contexte.

Les objets contextuels sont répertoriés juste au-dessus de la Liste des fonctions dans l'atelier des pièces. Voir l'illustration d'un atelier de pièces ci-dessous :

1. Liste des objets contextuels dans ce Part Studio
2. Icône pour revenir à l'assemblage

Lors de la modification en contexte, vous pouvez faire autant de références que vous le souhaitez à n'importe quelle pièce de l'assemblage, en sachant que ces références ne seront jamais perdues ou brisées, de sorte que votre pièce n'échouera jamais.

Vous pouvez également créer plusieurs contextes d'un même assemblage dans différentes positions articulées et mettre à jour un contexte, manuellement, dans le Part Studio ou l'assemblage si vous le souhaitez. Les mises à jour ne sont jamais automatiques ; vous contrôlez si, quand et quoi mettre à jour via la commande Mettre à jour le contexte. Cela évite les modifications accidentelles des pièces en contexte qui peuvent survenir à la suite du déplacement ou de la redéfinition d'autres pièces dans l'assemblage.

Fonctionnement

Dans l'assemblage, sélectionnez Modifier en contexte dans le menu contextuel de la pièce à modifier. L'atelier des pièces contenant cette pièce s'ouvre. Les pièces assemblées sont visualisées dans l'atelier des pièces (fantôme) autour de l'instance principale dans la même relation spatiale que dans l'assemblage. En outre, toutes les pièces initialement dans l'atelier des pièces sont affichées, opaques, placées au fur et à mesure qu'elles ont été créées.

Par exemple, les cisailles et les poignées affichées ci-dessous sont définies dans des ateliers des pièces distincts. Notez que la lame et la plaque limite ne se touchent pas :

Pour vous assurer que la plaque limite et la lame se touchent, sélectionnez la plaque limite (la pièce à modifier), ouvrez le menu contextuel et sélectionnez Modifier en contexte pour ouvrir l'atelier des pièces dans lequel la plaque limite a été créée, visualisé avec l'assemblage :

Extruder jusqu'à la face, en utilisant la lame comme point de référence pour la fonction Extruder. Retournez à l'assemblage (appuyez sur Accéder à l'assemblage) et voyez les modifications qui y sont apportées.

Si l'intention de conception était claire au départ, toutes les pièces auraient pu être conçues dans un même atelier de pièces. Cet exemple suppose que l'assemblage a déjà été construit avec des pièces provenant de différents ateliers de pièces, donc modifier en contexte est la meilleure option.

Lorsque vous modifiez et/ou répliquez un Part Studio en contexte, la vue en coupe active actuelle de l'assemblage est préservée.

Si une vue en coupe est créée dans un Part Studio en contexte et que vous revenez à l'assemblage, la vue en coupe est préservée dans l'assemblage.

Modifier dans les étapes de contexte

Modifier un atelier des pièces dans le contexte d'un assemblage :

1. Dans un assemblage, insérez des pièces et positionnez-les comme vous le souhaitez en ajoutant des placages et des relations, ou en utilisant le manipulateur du trièdre.
2. Appuyez deux fois sur une pièce à utiliser comme point de référence (instance principale) et sélectionnez Modifier en contexte dans le menu contextuel.

   L'atelier des pièces contenant la pièce sélectionnée s'ouvre avec l'ensemble de l'assemblage visualisé dans un état fantôme.

3. Effectuez des modifications comme vous le souhaitez, en référençant des faces, des arêtes ou des pièces de l'assemblage selon vos besoins. (Notez que rien ne se met à jour automatiquement, vous pouvez mettre à jour manuellement votre atelier de pièces ou assemblage quand vous le souhaitez, consultez Contexte de mise à jour ci-dessous.)

   Sélectionnez un point de référence sur une autre pièce de l'assemblage (en dehors de l'instance principale) crée un objet Context au-dessus de la liste Feature. A08d6A182BE06FZ0Vous pouvez utiliser autant de points de référence que nécessaire. (Les points de référence sélectionnés sont mis en surbrillance en violet.)

   Sachez que vous pouvez répéter ces étapes et créer de nombreux contextes d'un assemblage dans un même atelier de pièces ainsi que basculer entre eux, alors assurez-vous de renommer le contexte avec un nom pertinent.

4. Lorsque vous avez terminé les modifications, accédez à l'assemblage de l'une des manières suivantes :
   1. Appuyez sur Aller à l'assemblage en haut de la zone graphique.
   2. Sélectionnez l'onglet Assemblage en bas de la fenêtre

Notez que les modifications sont visibles dans l'assemblage.

Mettre à jour le contexte

Une fois que vous avez créé un contexte, vous pouvez apporter des modifications dans l'atelier de pièces ou dans l'assemblage et choisir de mettre à jour ce contexte dans l'atelier de pièces si vous le souhaitez. Cela vous permet de travailler dans un contexte dans l'atelier des pièces et de ne pas affecter votre assemblage à moins que vous ne souhaitiez mettre à jour votre assemblage avec les modifications. Il en va de même pour changer le contexte à partir d'un assemblage. Vous avez la possibilité d'apporter des modifications à l'assemblage, puis de passer à l'atelier des pièces et de mettre à jour le contexte pour afficher les modifications si vous le souhaitez. Les mises à jour ne sont jamais appliquées automatiquement.

Pour mettre à jour un contexte dans un assemblage - Sélectionnez la pièce modifiée en contexte, accédez au menu contextuel et sélectionnez Mettre à jour le contexte.

Pour mettre à jour un contexte dans un atelier des pièces - Sélectionnez le contexte dans la liste Contexte de l'assemblage, appuyez sur le menu à points horizontaux et sélectionnez Mettre à jour le contexte.

Définir l'instance principale

The primary instance is created when you edit a part in context and is indicated by a solid arrow beside the feature in the Feature list (in the Part Studio) and beside the part in the Instances list (in the Assembly). The primary instance defines the anchor part (the part selected for the Edit in context command) for the placement of the ghosted assembly in the Part Studio; all other assembly components appear in the Part Studio in relationship to that primary instance.

Vous avez la possibilité de modifier l'instance principale d'un contexte à tout moment, notamment lorsqu'une instance principale est brisée ou manquante :

1. Dans l'assemblage, sélectionnez une pièce.
2. Ouvrez le menu contextuel et sélectionnez Contexte, puis Définir comme instance principale.

La nouvelle instance principale est marquée par une flèche solide dans la liste des pièces, et l'instance principale précédente (si elle est présente) est marquée par une flèche pointillée.

Renommer le contexte

Les objets contextuels reçoivent un nom par défaut lors de leur création. Pour éviter toute confusion, renommez chaque contexte avec un nom pertinent lors de sa création.

Dans l'atelier des pièces qui contient l'objet contextuel :

1. Dans la liste Contextes d'assemblage (située au-dessus de la Liste des fonctions), sélectionnez le contexte dans la liste déroulante.
2. Appuyez sur le menu à points verticaux qui devient actif lorsque le nom du contexte est sélectionné.
3. Sélectionnez Renommer.
4. Saisissez un nouveau nom et appuyez sur la coche.

Quitter l'édition en contexte

Utilisez cette commande lorsque vous souhaitez mettre fin à une modification dans une session contextuelle et revenir à l'atelier des pièces sans contexte et sans créer d'objet contextuel.

Lors de l'édition contextuelle dans un Atelier des pièces :

Appuyez sur le x dans la bannière dorée en haut de la zone graphique.

Sélection d'un espace de travail à modifier

Lorsque vous travaillez dans un espace de travail et insérez une pièce à partir d'une version, et que vous sélectionnez Modifier en contexte, la boîte de dialogue Sélectionner un espace de travail à modifier s'ouvre (car vous ne pouvez pas modifier la pièce dans une version immuable). Cela vous permet de sélectionner l'espace de travail spécifique dans lequel modifier la pièce.

Les objets contextuels sont répertoriés juste au-dessus de la Liste des fonctions dans l'atelier des pièces. Voir l'illustration d'un atelier de pièces ci-dessous :

1. Liste des objets contextuels dans ce Part Studio
2. Icône pour revenir à l'assemblage

Lorsque vous modifiez en contexte, vous pouvez faire autant de références que vous le souhaitez à n'importe quelle pièce de l'assemblage, en sachant que ces références ne seront jamais perdues ou cassées, de sorte que votre pièce n'échouera jamais.

Vous pouvez également créer plusieurs contextes d'un même assemblage dans différentes positions articulées et mettre à jour un contexte, manuellement, dans le Part Studio ou l'assemblage si vous le souhaitez. Les mises à jour ne sont jamais automatiques ; vous contrôlez si, quand et quoi mettre à jour via la commande Mettre à jour le contexte. Cela évite les modifications accidentelles des pièces en contexte qui peuvent survenir à la suite du déplacement ou de la redéfinition d'autres pièces dans l'assemblage.

Fonctionnement

Dans l'assemblage, sélectionnez Modifier en contexte dans le menu contextuel de la pièce à modifier. L'atelier des pièces contenant cette pièce s'ouvre. Les pièces assemblées sont visualisées dans l'atelier des pièces (fantôme) autour de l'instance principale dans la même relation spatiale que dans l'assemblage. En outre, toutes les pièces initialement dans l'atelier des pièces sont affichées, opaques, placées au fur et à mesure qu'elles ont été créées.

Par exemple, les cisailles et les poignées affichées ci-dessous sont définies dans des ateliers des pièces distincts. Notez que la lame et la plaque limite ne se touchent pas :

Pour vous assurer que la plaque limite et la lame se touchent, sélectionnez la plaque limite (la pièce à modifier), ouvrez le menu contextuel et sélectionnez Modifier en contexte pour ouvrir l'atelier des pièces dans lequel la plaque limite a été créée, visualisé avec l'assemblage :

Extruder jusqu'à la face, en utilisant la lame comme point de référence pour la fonction Extruder. Retournez à l'assemblage (appuyez sur Accéder à l'assemblage) et voyez les modifications qui y sont apportées.

Si l'intention de conception était claire au départ, toutes les pièces auraient pu être conçues dans un même atelier de pièces. Cet exemple suppose que l'assemblage a déjà été construit avec des pièces provenant de différents ateliers de pièces, donc modifier en contexte est la meilleure option.

Modifier dans les étapes de contexte

Modifier un atelier des pièces dans le contexte d'un assemblage :

1. Dans un assemblage, insérez des pièces et positionnez-les comme vous le souhaitez en ajoutant des placages et des relations, ou en utilisant le manipulateur du trièdre.
2. Appuyez deux fois sur une pièce à utiliser comme point de référence (instance principale) et sélectionnez Modifier en contexte dans le menu contextuel.

   L'atelier des pièces contenant la pièce sélectionnée s'ouvre avec l'ensemble de l'assemblage visualisé dans un état fantôme.

3. Effectuez des modifications comme vous le souhaitez, en référençant des faces, des arêtes ou des pièces de l'assemblage selon vos besoins. (Notez que rien ne se met à jour automatiquement, vous pouvez mettre à jour manuellement votre atelier de pièces ou assemblage quand vous le souhaitez, consultez Contexte de mise à jour ci-dessous.)

   Sélectionnez un point de référence sur une autre pièce de l'assemblage (en dehors de l'instance principale) crée un objet Context au-dessus de la liste Feature. A08d6A182BE06FZ0Vous pouvez utiliser autant de points de référence que nécessaire. (Les points de référence sélectionnés sont mis en surbrillance en violet.)

   Sachez que vous pouvez répéter ces étapes et créer de nombreux contextes d'un assemblage dans un même atelier de pièces ainsi que basculer entre eux, alors assurez-vous de renommer le contexte avec un nom pertinent.

4. Lorsque vous avez terminé les modifications, accédez à l'assemblage de l'une des manières suivantes :
   1. Appuyez sur Aller à l'assemblage en haut de la zone graphique.
   2. Sélectionnez l'onglet Assemblage en bas de la fenêtre

Notez que les modifications sont visibles dans l'assemblage.

Mettre à jour le contexte

Une fois que vous avez créé un contexte, vous pouvez apporter des modifications dans l'atelier de pièces ou dans l'assemblage et choisir de mettre à jour ce contexte dans l'atelier de pièces si vous le souhaitez. Cela vous permet de travailler dans un contexte dans l'atelier des pièces et de ne pas affecter votre assemblage à moins que vous ne souhaitiez mettre à jour votre assemblage avec les modifications. Il en va de même pour changer le contexte à partir d'un assemblage. Vous avez la possibilité d'apporter des modifications à l'assemblage, puis de passer à l'atelier des pièces et de mettre à jour le contexte pour afficher les modifications si vous le souhaitez. Les mises à jour ne sont jamais appliquées automatiquement.

Pour mettre à jour un contexte dans un assemblage - Sélectionnez la pièce modifiée en contexte, accédez au menu contextuel et sélectionnez Mettre à jour le contexte.

Pour mettre à jour un contexte dans un atelier des pièces - Sélectionnez le contexte dans la liste Contexte de l'assemblage, appuyez sur le menu à points horizontaux et sélectionnez Mettre à jour le contexte.

Android - Définir une instance principale

The primary instance is created when you edit a part in context and is indicated by a solid arrow beside the feature in the Feature list (in the Part Studio) and beside the part in the Instances list (in the Assembly). The primary instance defines the anchor part (the part selected for the Edit in context command) for the placement of the ghosted assembly in the Part Studio; all other assembly components appear in the Part Studio in relationship to that primary instance.

Vous pouvez modifier l'instance principale d'un contexte à tout moment et pouvez le faire en particulier dans le cas d'une instance principale brisée ou manquante :

1. Dans l'assemblage, sélectionnez une pièce.
2. Ouvrez le menu contextuel et sélectionnez Contexte, puis Définir comme instance principale.

La nouvelle instance principale est marquée par une flèche solide dans la liste des pièces, et l'instance principale précédente (si elle est présente) est marquée par une flèche pointillée.

Renommer le contexte

Les objets contextuels reçoivent un nom par défaut lors de leur création. Pour éviter toute confusion, renommez chaque contexte avec un nom pertinent lors de sa création.

Dans l'atelier des pièces qui contient l'objet contextuel :

1. Dans la liste Contextes d'assemblage (située au-dessus de la Liste des fonctions), sélectionnez le contexte dans la liste déroulante.
2. Appuyez sur le menu à points verticaux qui devient actif lorsque le nom du contexte est sélectionné.
3. Sélectionnez Renommer.
4. Saisissez un nouveau nom et appuyez sur la coche.

Quitter l'édition en contexte

Utilisez cette commande lorsque vous souhaitez mettre fin à une modification dans une session contextuelle et revenir à l'atelier des pièces sans contexte et sans créer d'objet contextuel.

Lors de l'édition contextuelle dans un Atelier des pièces :

Appuyez sur le x dans la bannière dorée en haut de la zone graphique.

Sélection d'un espace de travail à modifier

Lorsque vous travaillez dans un espace de travail et insérez une pièce à partir d'une version, et que vous sélectionnez Modifier en contexte, la boîte de dialogue Sélectionner un espace de travail à modifier s'ouvre (car vous ne pouvez pas modifier la pièce dans une version immuable). Cela vous permet de sélectionner l'espace de travail spécifique dans lequel modifier la pièce.
