Cree el boceto de un arco definiendo los puntos central, inicial y final.

La herramienta de boceto Arco por punto central sirve para crear un arco mediante la definición de los puntos central, inicial y anterior.

Haga clic en la operación Boceto de la barra de herramientas de operaciones para crear un boceto nuevo. Seleccione un plano en el área gráfica.

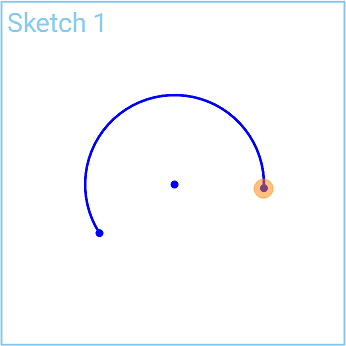

Haga clic en la herramienta de boceto Arco por punto central en la barra de herramientas de boceto. Haga clic para establecer el centro del arco. Haga clic en el punto inicial del arco, que establece el radio del arco. Haga clic en el punto anterior del arco. Si lo desea, inmediatamente después de crear el arco, ingrese un valor numérico para el radio y pulse Intro en el teclado para asignar una cota al arco.

Para crear un arco tangente, puede utilizar la herramienta de boceto Arco tangente. También puede utilizar la herramienta de boceto Arco por punto central. En este ejemplo, se crea un arco tangencial a lo largo de un lado del rectángulo. Seleccione la herramienta de boceto Arco por punto central en la barra de herramientas de boceto. Coloque el cursor sobre el arista del rectángulo hasta que vea el cuadro de inferencia del punto medio. Haga clic para establecer el centro del arco. Coloque el cursor sobre la esquina del arista del rectángulo hasta que vea el cuadro de inferencia. Haga clic para establecer el punto inicial del arco. Coloque el cursor sobre la esquina opuesta del arista del rectángulo hasta que vea el cuadro de inferencia y haga clic para crear el extremo del arco.

Pasos

  1. Haga clic en Icono de la herramienta de operación Arco por punto central.
  2. Haga clic en un punto central de una entidad de boceto.
  3. Haga clic en el punto inicial.
  4. Haga clic en punto final.
  5. Si lo desea, inmediatamente después de crear el arco, ingrese un valor numérico (o escriba “=#” para ingresar una variable) para el radio y presione Intro. Esto agrega una cota el arco sin tener que utilizar la herramienta de cota.

Para introducir una variable en cualquier campo de cota después de que se haya creado el boceto de la geometría, no se requiere el signo igual (=). Escriba “#” para introducir una variable.

Cree el boceto de un arco definiendo los puntos central, inicial y final.

Pasos

  1. Toque Icono de la herramienta de operación Arco por punto central para establecer el punto inicial (punto central) del arco.
  2. Para establecer un punto final del arco, toque Icono de la herramienta de operación Arco por punto central de nuevo o toque, arrastre y suelte.
  3. Para establecer el otro punto final del arco, toque Icono de la herramienta de operación Arco por punto central de nuevo o toque, arrastre y suelte.

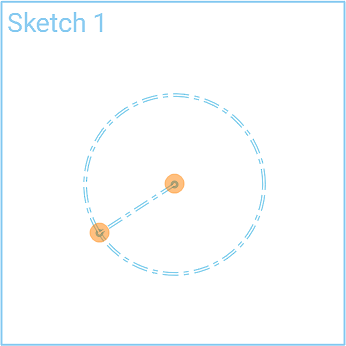

Ejemplo del uso de la herramienta Arco de punto central, seleccionando el punto central

Ejemplo del uso de la herramienta Arco de punto central, seleccionando el segundo punto

Cree el boceto de un arco definiendo los puntos central, inicial y final.

Pasos

  1. Toque Ícono del arco central para establecer el punto inicial (punto central) del arco.
  2. Para establecer un punto final del arco, toque Ícono del arco central de nuevo o toque, arrastre y suelte.
  3. Para establecer el otro punto final del arco, toque Ícono del arco central de nuevo o toque, arrastre y suelte.

Ejemplo del uso de la herramienta Arco de punto central, seleccionando el punto central

Ejemplo del uso de la herramienta Arco de punto central, seleccionando el segundo punto
