Cree una ranura alrededor de las curvas de boceto seleccionadas (incluidos splines, líneas, arcos, pero sin perfiles cerrados).

Este vídeo le mostrará cómo crear una ranura alrededor de las curvas de boceto seleccionadas, incluidas splines, líneas y arcos, pero no perfiles cerrados. En primer lugar, seleccione el grupo de líneas mediante la selección de cuadro. A continuación, seleccione la herramienta de ranura en la barra de herramientas.

La selección previa de curvas de boceto para, a continuación, aplicar ranuras crea ranuras de igual tamaño en todas las curvas, líneas o arcos, vinculadas entre sí con una sola cota. Puede hacer doble clic e introducir un valor exacto de la cota [cuadro] y, a continuación, presionar la tecla Intro para aplicarla. A continuación, seleccione el botón izquierdo del mouse para aplicar las ranuras.

La aplicación del comando de ranura a curvas o líneas de boceto individuales en secuencia vincula las cotas de las ranuras. Por ejemplo, seleccione la herramienta de ranura en la barra de herramientas de boceto y, a continuación, seleccione la primera línea. Puede continuar seleccionando líneas en secuencia para añadirlas o encadenarlas al comando de ranura. Haga doble clic en la cota, introduzca la medida exacta y pulse la tecla Intro. A continuación, presione el botón izquierdo del mouse para aplicar esa cota a todas las líneas [ranuras].

Pasos

La preselección de curvas de boceto y, a continuación, la aplicación de Ranura crea ranuras de igual tamaño en todas las curvas, vinculadas con una cota:

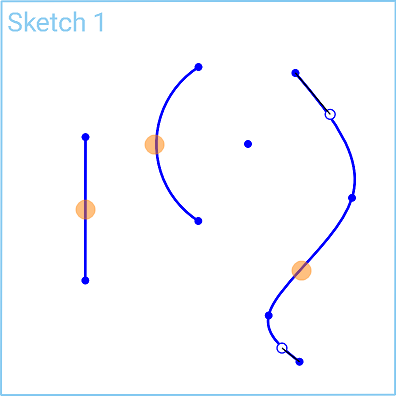

  1. Seleccione curvas de boceto (individualmente o con selección de cuadro):

    seleccionar curvas de boceto

    2. El usuario tiene la opción de seleccionar primero la herramienta Ranura y, a continuación, seleccionar los ejes desde los que crear ranuras, o bien seleccionar primero los ejes, seguido de la herramienta Ranura.

  2. Haga clic en Ícono de la herramienta Ranura.

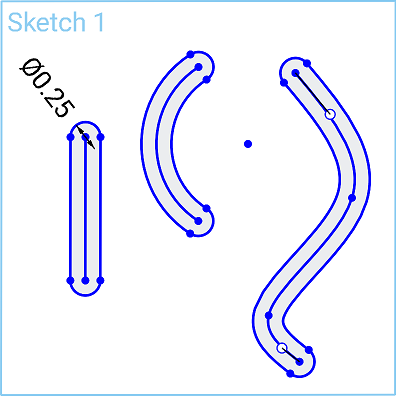

    Haga doble clic en la cota para editarla

  3. Haga doble clic en la cota para editarla.

La cota de diámetro controla el ancho de la ranura y se puede editar antes o después de que se haya terminado de colocar la ranura.

Selección en cadena

Al aplicar el comando Ranura a curvas de boceto individuales en secuencia, se vinculan las cotas de las ranuras:

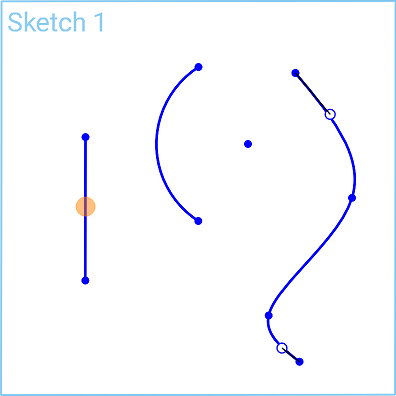

  1. Seleccione una curva de boceto:

    La aplicación del comando Ranura en curvas de boceto individuales en secuencia vincula las cotas de las ranuras

  2. Haga clic en Ícono de la herramienta Ranura.

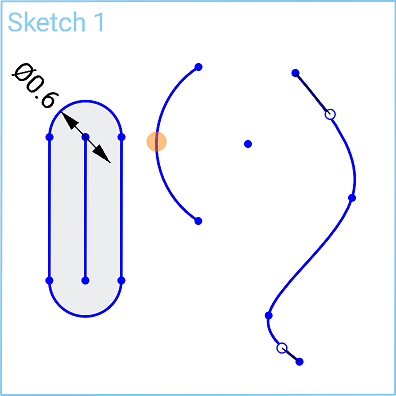

    Ejemplo de herramienta Ranura en uso

  3. Con el comando Ranura todavía seleccionado, haga clic en más curvas de boceto para aplicar la misma dimensión(desvinculada):

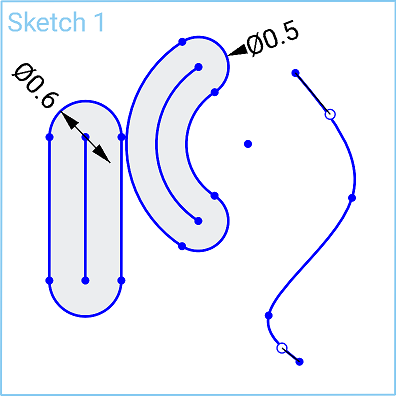

    Ejemplo de hacer clic en más curvas de boceto para aplicar la misma cota con el comando Ranura aún seleccionado

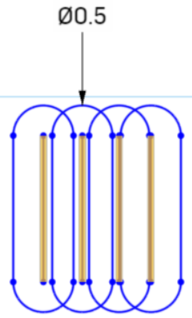

  4. Al editar la cota, se cambian todas las ranuras:

    Ejemplo de ranuras editadas y modificadas

Utilice la herramienta Ranura de dos maneras:

  • Seleccione la herramienta Ranura y, a continuación, la curva de boceto individual.
  • Preseleccione curvas de boceto y, a continuación, aplique Ranura para crear ranuras de igual tamaño en todas las curvas, vinculadas con una cota.

Pasos

  1. Toque Ícono de la herramienta Ranura.
  2. Toque para seleccionar una curva de boceto.

    Se crea una ranura alrededor de esa curva de boceto.

  3. Toque Ícono de la herramienta Ranura para comenzar a crear una ranura alrededor de una curva de boceto diferente.
  4. Toque para seleccionar una curva de boceto.

Ejemplo de la herramienta Ranura en uso, con una línea seleccionada

Ejemplo del uso de la herramienta Ranura, con una ranura creada alrededor de la línea

Ejemplo del uso de la herramienta Ranura, con un arco curvo seleccionado

Ejemplo del uso de la herramienta Ranura, con una ranura creada alrededor del arco curvo

Preseleccionar pasos

  1. Toque Ícono de la herramienta Ranura para preseleccionar curvas de boceto.
  2. Toque Ícono de la herramienta Ranura para aplicar ranuras de igual tamaño en todas las curvas vinculadas con una cota.

Ejemplo de cómo preseleccionar curvas de boceto antes de crear las ranuras

Ejemplo de cómo preseleccionar curvas de boceto con ranuras creadas alrededor de todas las curvas

Utilice la herramienta Ranura de dos maneras:

  • Seleccione Ícono de la herramienta Ranura y, a continuación, la curva de boceto individual.
  • Preseleccione curvas de boceto y, a continuación, aplique Ranura para crear ranuras de igual tamaño en todas las curvas, vinculadas con una cota.

Pasos

  1. Toque Ícono de la herramienta Ranura.
  2. Toque para seleccionar una curva de boceto.

    Se crea una ranura alrededor de esa curva de boceto.

  3. Toque Ícono de la herramienta Ranura para comenzar a crear una ranura alrededor de una curva de boceto diferente.
  4. Toque para seleccionar una curva de boceto.

Ejemplo de la herramienta Ranura en uso, con una línea seleccionada

Ejemplo del uso de la herramienta Ranura, con una ranura creada alrededor de la línea

Ejemplo del uso de la herramienta Ranura, con un arco curvo seleccionado

Ejemplo del uso de la herramienta Ranura, con una ranura creada alrededor del arco curvo

Preseleccionar pasos

  1. Toque Ícono de la herramienta Ranura para preseleccionar curvas de boceto.
  2. Toque Ícono de la herramienta Ranura para aplicar ranuras de igual tamaño en todas las curvas vinculadas con una cota.

Ejemplo de cómo preseleccionar curvas de boceto antes de crear las ranuras

Ejemplo de cómo preseleccionar curvas de boceto con ranuras creadas alrededor de todas las curvas
