Construcción
Cree el boceto de una nueva geometría de construcción o convierta la geometría existente en geometría de construcción. La geometría de construcción son entidades de boceto que se utilizan para crear otra geometría, pero no se utilizan en la creación de operaciones.
Construcción: Escritorio
Acceso directo: q (para activar y desactivar el estado de Construcción)
En la barra de herramientas de boceto:
Cree el boceto de una nueva geometría de construcción o convierta la geometría existente en geometría de construcción. La geometría de construcción son entidades de boceto que se utilizan para crear otra geometría, pero no se utilizan en la creación de operaciones.
Video de ejemplo
Transcripción de vídeo
La herramienta de boceto de construcción sirve para crear el boceto de una nueva geometría de construcción o convertir la geometría existente en geometría de construcción. Las geometrías de construcción son entidades de boceto que se utilizan para crear otras geometrías, pero no se utilizan para crear entidades.
Hay dos enfoques que puede adoptar al dibujar una geometría de construcción. Primero, dibuje las entidades de boceto, seleccione la entidad de boceto y, a continuación, seleccione la herramienta de boceto de la construcción en la barra de herramientas de boceto. De esta forma, se convierte el boceto en una construcción.
El segundo enfoque consiste en seleccionar primero la herramienta de construcción y, a continuación, seleccionar la entidad de boceto que desea crear (en este caso, un círculo de punto central) y, a continuación, hacer clic y arrastrar para crear el círculo como una construcción.
Pasos
Hay dos enfoques que uno puede tomar al dibujar geometría de construcción:
- Primero dibuje las entidades de boceto, seleccione las entidades de boceto que desea alternar y, luego, seleccione
:
- Seleccione , luego una herramienta de boceto y dibuje las entidades de boceto en modo Construcción:
Consejos
- Seleccione y, luego, una herramienta de boceto para crear la geometría de construcción.
- Seleccione entidades de boceto y, a continuación, para activar o desactivar el modo de construcción.

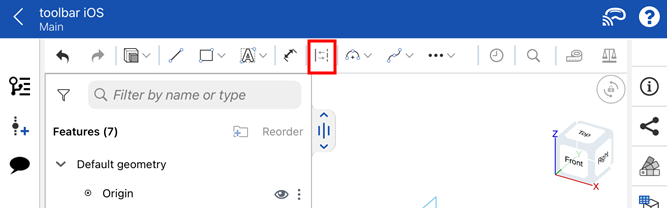

Construcción: iOS
En la barra de herramientas de boceto:
Si está en un boceto, la herramienta Construcción se encuentra a la derecha del icono de la herramienta de operaciones.
- Cree el boceto de una nueva geometría de construcción o convierta la geometría existente en geometría de construcción.
- Seleccione la entidad de boceto que desea poner en modo de construcción.
- A continuación, con la entidad de boceto deseada seleccionada, seleccione la herramienta Construcción para definir la entidad como una construcción.
Cualquier entidad en modo de construcción también puede desactivarse del modo de construcción de la misma manera.
También puede seleccionar la herramienta Construcción y, a continuación, crear un boceto en modo de construcción.
La herramienta Construcción funciona para todas las entidades de boceto. A continuación se presentan algunos ejemplos.
Construcción: Android
En la barra de herramientas de boceto:
Si está en un boceto, la herramienta Construcción se encuentra a la derecha del icono de la herramienta de operaciones.
- Cree el boceto de una nueva geometría de construcción o convierta la geometría existente en geometría de construcción.
- Seleccione la entidad de boceto que desea poner en modo de construcción.
- A continuación, con la entidad de boceto deseada seleccionada, seleccione la herramienta Construcción para definir la entidad como una construcción.
Cualquier entidad en modo de construcción también puede desactivarse del modo de construcción de la misma manera.
También puede seleccionar la herramienta Construcción y, a continuación, crear un boceto en modo de construcción.
La herramienta Construcción funciona para todas las entidades de boceto. A continuación se presentan algunos ejemplos.
