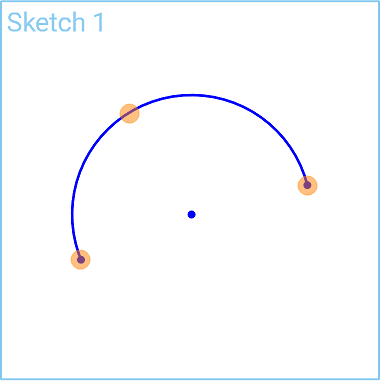

Arco por 3 puntos
Cree el boceto de un arco definiendo los dos puntos anteriores y, a continuación, el punto de radio.
Arco por 3 puntos: Escritorio
Acceso directo: a
Video de ejemplo
Transcripción de vídeo
La herramienta de boceto Arco por 3 puntos sirve para crear un boceto de un arco mediante la definición de los dos puntos anteriores y, a continuación, el punto del radio.
Haga clic en la operación Boceto de la barra de herramientas de operaciones para crear un boceto nuevo. Seleccione un plano en el área gráfica.
Haga clic en la herramienta de boceto Arco por 3 puntos de la barra de herramientas de boceto. Haga clic para establecer el punto inicial del arco. Haga clic para establecer el punto anterior del arco. Haga clic una vez más para establecer el radio del arco. Si lo desea, inmediatamente después de crear el arco, ingrese un valor numérico para el radio y pulse Intro en el teclado para asignar una cota al arco.
Pasos
- Haga clic en
para establecer el punto inicial. - Haga clic en para establecer el segundo punto.
- Haga clic en para establecer el radio (o haga clic y arrastre para establecer el punto inicial, suelte para establecer el segundo punto y haga clic para establecer el radio).
- Si lo desea, inmediatamente después de crear el arco, ingrese un valor numérico (o escriba “=#” para ingresar una variable) para el radio y presione Intro. Esto agrega una cota el arco sin tener que utilizar la herramienta de cota.
Para introducir una variable en cualquier campo de cota después de que se haya creado el boceto de la geometría, no se requiere el signo igual (=). Escriba “#” para introducir una variable.
Consejos
- A fin de crear un semicírculo, haga clic para crear los extremos del arco y, a continuación, mueva el cursor hasta que los extremos y el punto medio formen una línea recta y aparezca la inferencia automática. Haga clic para terminar de crear el semicírculo.
Arco por 3 puntos: iOS
Cree el boceto de un arco definiendo los dos puntos anteriores y, a continuación, el punto de radio.
Pasos
- Toque para establecer el primer punto final del arco.
- Para establecer el segundo punto final del arco, toque de nuevo o toque, arrastre y suelte.
- Para establecer el radio del arco, toque de nuevo o toque, arrastre y suelte.
Consejos
- A fin de crear un semicírculo, haga clic para crear los extremos del arco y, a continuación, mueva el cursor hasta que los extremos y el punto medio formen una línea recta y aparezca la inferencia automática. Haga clic para terminar de crear el semicírculo.
Arco por 3 puntos: Android
Cree el boceto de un arco definiendo los dos puntos anteriores y, a continuación, el punto de radio.
Pasos
- Toque para establecer el primer punto final del arco.
- Para establecer el segundo punto final del arco, toque de nuevo o toque, arrastre y suelte.
- Para establecer el radio del arco, toque de nuevo o toque, arrastre y suelte.
Consejos
- A fin de crear un semicírculo, haga clic para crear los extremos del arco y, a continuación, mueva el cursor hasta que los extremos y el punto medio formen una línea recta y aparezca la inferencia automática. Haga clic para terminar de crear el semicírculo.
