Relaciones
Use relaciones para restringir los grados de libertad entre las relaciones.
Tipos de relaciones
En la actualidad, Onshape ofrece estos tipos de relaciones:
- Relación de engranaje: se relacionan dos relaciones con grados de revolución de libertad.
- Relación de cremallera y piñón: se establece una relación con grado de libertad de giro con una relación de grado de libertad lineal
- Relación de tornillo: se restringe el grado de libertad de rotación en una coincidencia cilíndrica al grado de libertad de traslación en la misma coincidencia cilíndrica.
- Relación lineal: se restringe el movimiento lineal entre dos relaciones para cambiar a una proporción constante.
Utilice las relaciones en conexiones para restringir los grados de libertad entre las conexiones. Onshape ofrece actualmente estos tipos de relaciones:
Pasos
Para agregar una relación:
- Seleccione uno de los iconos de relación.
- Seleccione las relaciones necesarias que desea restringir en la lista principal de operaciones de relaciones (o en la lista de operaciones de cualquiera de los subensamblajes actuales).
- En el cuadro de diálogo de relación, confirme que el tipo de relación deseado está seleccionado:
- Seleccione las relaciones necesarias en el modelo o en la lista relaciones.
-
Si es necesario, especifique el grado de libertad de la relación:
- Cuando selecciona relaciones con los grados exactos de libertad requeridos por la relación, Onshape muestra el grado de libertad en el cuadro de diálogo para cada relación.
Los iconos indican los grados específicos de libertad de cada relación: un movimiento lineal a lo largo del eje Z para el control deslizante y un movimiento de revolución sobre el eje Z para Revolución.
- Si selecciona relaciones con más grados de libertad de los requeridos por la relación, aparecerá un segundo cuadro de diálogo en el que se seleccionará el grado de libertad deseado para cada relación seleccionada.
- Cuando selecciona relaciones con los grados exactos de libertad requeridos por la relación, Onshape muestra el grado de libertad en el cuadro de diálogo para cada relación.
- Especifique la distancia por revolución (y las unidades si no se utilizan las unidades por defecto).
- Una vez seleccionados los grados de libertad adecuados para ambas relaciones, el cuadro de diálogo se rellena y está listo para ser aceptado.
Tiene la capacidad de utilizar expresiones y funciones trigonométricas en campos numéricos en Ensamblajes.
Utilice las relaciones en conexiones para restringir los grados de libertad entre las conexiones. Onshape ofrece actualmente estos tipos de relaciones:
- Relación de engranaje: mediante esta opción, se crea un radio constante de rotación angular entre coincidencias.
- Relación de cremallera y piñón: se relaciona el grado de libertad de rotación de una coincidencia de revolución con el grado lineal de libertad de una coincidencia deslizante.
- Relación de tornillo : se restringe el grado de libertad de rotación de una coincidencia cilíndrica en función del grado de libertad de desplazamiento en la misma coincidencia cilíndrica.
- Relación lineal: mediante esta opción, se restringe el movimiento lineal entre dos coincidencias deslizantes para cambiar a un radio constante.
Pasos
Para agregar una relación:
- Seleccione uno de los iconos de relación.
- Seleccione las coincidencias necesarias que desea relacionar en la lista principal de operaciones de coincidencia (o de la lista de operaciones de cualquiera de los subensamblajes actuales).
- En el cuadro de diálogo de la relación, confirme que el tipo de relación que desea esté seleccionado e ingrese la información requerida.
La relación solo tiene éxito si las coincidencias son apropiadas para el tipo de relación elegida.

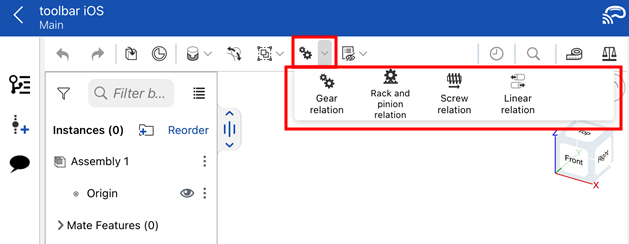

Utilice las relaciones en conexiones para restringir los grados de libertad entre las conexiones. Onshape ofrece actualmente estos tipos de relaciones:
- Relación de engranaje: mediante esta opción, se crea un radio constante de rotación angular entre coincidencias.
- Relación de cremallera y piñón: se relaciona el grado de libertad de rotación de una coincidencia de revolución con el grado lineal de libertad de una coincidencia deslizante.
- Relación de tornillo: se restringe el grado de libertad de rotación de una coincidencia cilíndrica en función del grado de libertad de desplazamiento en la misma coincidencia cilíndrica.
- Relación lineal: mediante esta opción, se restringe el movimiento lineal entre dos coincidencias deslizantes para cambiar a un radio constante.
Pasos
Para agregar una relación:
- Seleccione uno de los iconos de relación.
- Seleccione las coincidencias necesarias que desea relacionar en la lista principal de operaciones de coincidencia (o de la lista de operaciones de cualquiera de los subensamblajes actuales).
- En el cuadro de diálogo de la relación, confirme que el tipo de relación que desea esté seleccionado e ingrese la información requerida.
La relación solo tiene éxito si las coincidencias son apropiadas para el tipo de relación elegida.
