Vistas con nombre
Tiene la capacidad de crear y nombrar vistas para usarlas más adelante dentro de un área de trabajo. Las vistas guardadas capturan la perspectiva, la escala de zoom y la orientación de la vista actual.
Para crear una vista y asignarle un nombre con el fin de recuperarla para su uso posterior:
- Gire el modelo hasta la vista deseada. Por ejemplo:
- Si lo desea, seleccione Activar perspectiva o Zoom para ajustar. También puede seccionar la vista (Activar la vista en sección) y ajustar la sección.
La vista en perspectiva muestra la distancia relativa desde el punto de vista hasta el modelo, y crea un punto de fuga a medida que el punto de vista (o cámara imaginaria) se acerca al modelo.

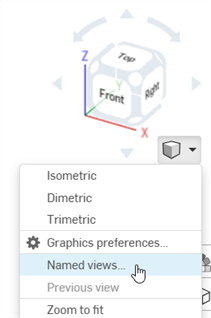

- Acceda al menú Herramientas de vista y seleccione Vistas guardadas:

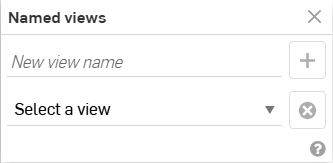

- En el cuadro de diálogo, escriba un nombre para la vista en el primer campo:
- Haga clic en el icono del signo más.
- Observe que la vista (nombre) se guarda en el siguiente campo:
Puede crear tantas vistas con nombre como desee por área de trabajo.
Para suprimir una vista guardada:
- Seleccione la vista en el segundo campo:
- Haga clic en el icono .
Para abrir el cuadro de diálogo Vistas guardadas, utilice el acceso directo: Shift+V. Esto abre el cuadro de diálogo junto al cubo desplegable Ver, a menos que el cuadro de diálogo Vistas con nombre se haya reposicionado previamente. Si lo ha hecho, se abre en su ubicación anterior.
Si el gráfico se encuentra en una posición que coincide con una vista con nombre en el momento en que se abre el cuadro de diálogo Vista con nombre, esa vista se seleccionará de forma automática en el menú desplegable del cuadro de diálogo.
Tiene la capacidad de crear y nombrar vistas para usarlas más adelante dentro de un área de trabajo. Las vistas guardadas capturan la perspectiva, la escala de zoom y la orientación de la vista actual.
Para crear una vista y asignarle un nombre con el fin de recuperarla para su uso posterior:
- Gire el modelo a la vista deseada, por ejemplo:
- Si lo desea, toque el cubo de vista (que se muestra arriba a la izquierda de la flecha azul) y seleccione Activar perspectiva o Zoom para ajustar. También puede seccionar la vista (Activar la vista en sección) y ajustar la sección.
La vista en perspectiva muestra la distancia relativa desde el punto de vista hasta el modelo, y crea un punto de fuga a medida que el punto de vista (o cámara imaginaria) se acerca al modelo.
- Acceda al menú Cubo de vista al tocar el cubo de vista; a continuación, toque Vistas con nombre:
-
En el cuadro de diálogo, escriba un nombre para la vista en el primer campo o toque Seleccionar una vista para seleccionar una vista guardada anteriormente:
- Toque el tic.
Para eliminar una vista con nombre, haga lo siguiente:
- Toque Seleccionar una vista en el segundo campo del cuadro de diálogo Vistas con nombre.
- Deslice el dedo de derecha a izquierda por la vista deseada para eliminarla.
