Relación tangente

Video de ejemplo

Transcripción de vídeo

La relación tangente es la única operación de relación que no requiere conectores de relación. Solo requiere dos selecciones de entidad.

Inicie una relación tangente. Seleccione una entidad para el primer elemento. Seleccione una segunda entidad. Entre las selecciones válidas se incluyen caras, aristas y vértices.

La opción de propagación tangente permite un control más preciso de la relación. Por defecto, está activada, lo que aplica una restricción de tangente a las caras tangentes adyacentes. Si no se activa, solo las entidades seleccionadas definidas conservan la tangencia.

Si fuera necesario, cambie la flecha Reorientar el eje principal para obtener la alineación correcta.

Pasos

1. Haga clic en .



2. Seleccione una cara, una arista o un vértice de una entidad.
3. Con el enfoque en el segundo campo del cuadro de diálogo Relación, seleccione una cara, arista o vértice de la segunda entidad.
4. Si lo desea, seleccione Propagación tangente para alargar de forma automática la cara, el arista o el vértice con la cara, el arista o el vértice conectado.
5. Si lo desea, active la flecha para voltear el eje principal.

Consejos

• La relación tangente no admite superficies de equidistancia.
• La propagación tangente no tiene ningún efecto cuando se seleccionan dos vértices.
• Voltear el eje primario sólo funciona cuando se seleccionan dos caras y para otras selecciones se ignora.
• Solo se admiten caras de barridos (toro, conos, etc.), sin caras genéricas (como splines).
• La relación tangente no funciona con ninguna relación.

Pasos

1. Pulse el ícono Relación tangente ().



2. Pulse para seleccionar una cara, una arista o un vértice de una entidad.
3. En el cuadro de diálogo, pulse en el segundo campo Cara, arista o vértice para activarlo.
4. Pulse para seleccionar una cara, una arista o un vértice de una entidad.
5. Si lo desea, seleccione Propagación tangente para alargar de forma automática la cara, el arista o el vértice con la cara, el arista o el vértice conectado.
6. Si lo desea, active la flecha para voltear el eje principal.
7. Toque la casilla de verificación.

A continuación, ambas piezas comparten una coincidencia en plano y la caja se fija en su lugar. Cuando se arrastra el cilindro, este abraza el lado de la caja y sigue a la cara durante todo el recorrido:

Consejos

• La relación tangente no admite superficies de equidistancia.
• La propagación tangente no tiene ningún efecto cuando se seleccionan dos vértices.
• Voltear el eje primario sólo funciona cuando se seleccionan dos caras y para otras selecciones se ignora.
• Solo se admiten caras de barridos (toro, conos, etc.), sin caras genéricas (como splines).
• La relación tangente no funciona con ninguna relación.

Pasos

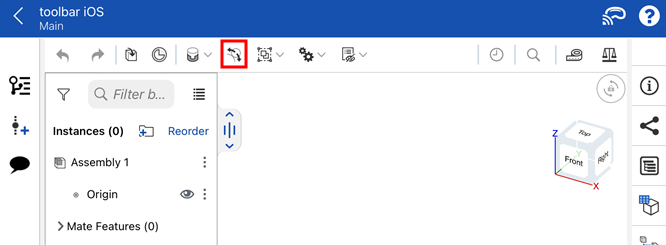

1. Toque .
2. Pulse para seleccionar una cara, una arista o un vértice de una entidad.
3. En el cuadro de diálogo, pulse en el segundo campo Cara, arista o vértice para activarlo.
4. Pulse para seleccionar una cara, una arista o un vértice de una entidad.
5. Si lo desea, seleccione Propagación tangente para alargar de forma automática la cara, el arista o el vértice con la cara, el arista o el vértice conectado.
6. Si lo desea, active la flecha para voltear el eje principal.
7. Toque la casilla de verificación.

A continuación, ambas piezas comparten una coincidencia en plano y la caja se fija en su lugar. Cuando se arrastra el cilindro, este abraza el lado de la caja y sigue a la cara durante todo el recorrido:

Consejos

• La relación tangente no admite superficies de equidistancia.
• La propagación tangente no tiene ningún efecto cuando se seleccionan dos vértices.
• Voltear el eje primario sólo funciona cuando se seleccionan dos caras y para otras selecciones se ignora.
• Solo se admiten caras de barridos (toro, conos, etc.), sin caras genéricas (como splines).
• La relación tangente no funciona con ninguna relación.
