Getting Started with Onshape

Cuando utiliza Onshape desde su dispositivo móvil, también tiene acceso a un sistema de ayuda específico para dispositivos móviles. Onshape Mobile Help ofrece la misma información que Onshape Help, pero para nuestros sistemas operativos móviles compatibles y táctiles (iOS y Android). Acceda a Onshape Mobile Help a través de la aplicación para dispositivos móviles de Onshape (los vínculos a las aplicaciones figuran a continuación).

Esto significa:

• Obtienes toda la potencia, precisión, funcionalidad y flexibilidad de Onshape sin importar la plataforma que estés usando
• Puede iniciar sesión y trabajar desde cualquier lugar, sin tener que preocuparse por actualizaciones, nuevas versiones, instalaciones, memoria o almacenamiento
• Usted tiene acceso a todos sus documentos y archivos de proyecto en todo momento

Uso de gestos en plataformas móviles

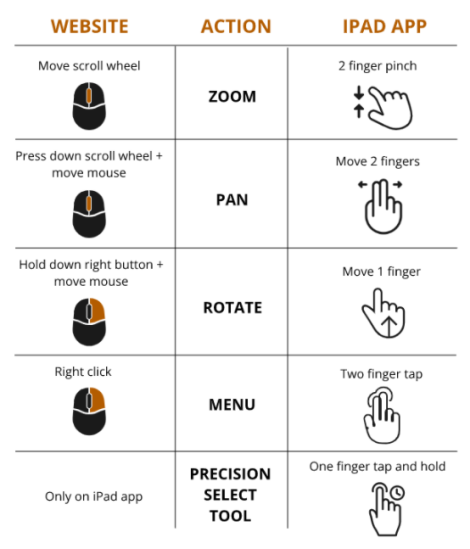

Obviamente, no hay ratón cuando se usa una plataforma móvil, por lo que Onshape presenta estos gestos para ayudarle a navegar por la interfaz de usuario:

Para ver los gestos que aparecen en un dispositivo Android, toque la opción que aparece después de iniciar sesión en su cuenta:

Versiones de Android compatibles

• Lollipop (5.0, 5.1)
• Marshmallow (6.0)
• Nougat (7.0)
• Oreo (8.0)
• Pie (9.0)
• Android 10

Onshape requiere, como mínimo, Lollipop (5.0).

Para comprobar qué versión de Android tiene instalada su dispositivo, vaya a su configuración y consulte la sección Acerca de o General.

Rendimiento gráfico

Los dispositivos con GPU más antiguas y versiones anteriores de OpenGL ES 2.0 a veces carecen de las capacidades necesarias para ejecutar los gráficos 3D de Onshape. Esto ocurre con mayor frecuencia en dispositivos con una GPU Mali 400.

Cuando se utilizan dispositivos con GPU o versiones anteriores de OpenGL ES 2.0, un mensaje de error le avisará cuando abra un Part Studio o un ensamblaje. El mensaje de error ofrece un vínculo a más información, así como un vínculo para continuar.

Si decide continuar después de recibir el mensaje de error, es probable que note fallos gráficos o una pantalla en blanco. Eventualmente, la aplicación puede bloquearse.

¿Por qué no funciona?

La biblioteca de gráficos Onshape utiliza objetos de matriz de vértices (VAO). Los VAO se admiten de forma nativa en OpenGL ES 3.0 y versiones posteriores, pero no son compatibles con la biblioteca OpenGL ES 2.0. A menudo, las implementaciones de OpenGL ES 2.0 contienen extensiones que admiten VAOS, pero el soporte de estas extensiones no está garantizado por Android y dependen del servicio del fabricante.

De forma predeterminada, Onshape permite que un dispositivo con OpenGL ES 2.0 o superior instale la aplicación, pero solo podrá detectar si el dispositivo tiene las capacidades o extensiones necesarias cuando la aplicación se esté ejecutando en un dispositivo.

¿Cómo puedo solucionar este problema?

Utilice un dispositivo que admita, como mínimo, OpenGL ES 2.0 con extensiones de objeto de matriz de vértice.

Un dispositivo que ejecute la última versión de Android no es necesariamente compatible con OpenGL ES 3.0. Le recomendamos que evite ejecutar Onshape en dispositivos con una GPU Mali 400 o Mali 450, ya que estos no pueden representar los gráficos 3D correctamente.

Se recomienda utilizar un dispositivo que ejecute OpenGL ES 3.

¿Cómo puedo saber qué GPU tengo?

La forma más directa de averiguar qué GPU usa su dispositivo es buscar su dispositivo y/o número de serie en Internet. Por ejemplo; puede intentar buscar su dispositivo en un sitio web como gsmarena.com o phonearena.com.

Versiones de iOS compatibles

Onshape minimally requires the latest version of iOS 17 or iPadOS 17.

Para comprobar qué versión de iOS tiene instalada su dispositivo, vaya a Configuración > General > Acerca de > Versión.

Dispositivos iOS compatibles

• iPhone 8 y superior

• iPhone SE (segunda generación y superior)

• iPad Mini (quinta generación y superior)
• iPad Air (tercera generación y superior)
• iPad Pro (primera generación y superior)

Si desea marcar las páginas de Ayuda en la plataforma iOS, puede usar la configuración de la aplicación en su dispositivo con iOS y active «Abrir ayuda en el navegador». Cuando acceda a la ayuda a través de Onshape, esta se abrirá en un navegador, donde podrá crear marcadores de temas o páginas específicas.

Onshape admite atajos de teclado y mouse cuando se utilizan periféricos.

Onshape no utiliza archivos. En su lugar, utiliza Documentos y Pestañas. Un documento es un contenedor de nivel de proyecto que consta de tantas pestañas como necesite. Complete el documento con diferentes tipos de pestañas, como pestañas de Part Studio, Ensamblaje y Dibujos. Incluso puedes usar una pestaña para contener un PDF, un video o una imagen. Las pestañas pueden contener cualquier cosa, y los documentos son capaces de contener la pestaña infinita. Sin embargo, preste atención a la organización de sus documentos. Los modelos complicados están mejor organizados en muchos documentos, no solo por razones de rendimiento, sino también por la capacidad de realizar un seguimiento de las piezas y reutilizarlas con mayor facilidad. Consulte Pestañas del documento para obtener más detalles.

Para obtener más recomendaciones sobre la organización de documentos, consulte Consejos para organizar la estructura de productos en el Centro de aprendizaje de Onshape (se requiere una cuenta de Onshape).

Puede importar archivos CAD desde otras herramientas CAD, ya sea como documento o como pestaña dentro de un documento.

Eche un vistazo a nuestra lista de formatos de archivo compatibles.

Dado que Onshape es un CAD totalmente en la nube, todas las acciones se guardan automáticamente. Las acciones se guardan, los puntos en el historial se pueden comparar y restaurar en cualquier momento. Nunca es necesario guardar manualmente y siempre está trabajando en la versión más reciente del documento. Consulte Administrador de versiones para obtener más información sobre la administración de datos única e integrada de Onshape.

Para empezar a modelar en un documento nuevo en Onshape, debe comenzar con un boceto en un Part Studio. Si importa un archivo CAD o selecciona un documento con una pieza existente, puede comenzar a editar directamente dicho artículo mediante herramientas de elemento.

Part Studio

Herramientas de boceto

Herramientas de operaciones

Onshape cuenta con un sistema de administración de datos integrado. Ahora puede administrar por completo las versiones sin salir de Onshape o incluso del documento. Esto permite colaborar sin problemas con actualizaciones en tiempo real sobre los cambios realizados en pestañas y documentos. También puede crear, comparar y combinar versiones en Onshape. Lea más acerca de la Administración de documentos y la Colaboración para trabajar con eficiencia con equipos grandes o pequeños y utilizar nuestra administración de datos incorporada.

Varios usuarios pueden trabajar en el mismo documento e incluso en la misma pieza en simultáneo. Esto lo llamamos Edición simultánea. Cuando dos o más personas trabajan e conjunto en un documento, las denominamos colaboradores. Cualquier operación que ejecuta o edita un colaborador se muestra, en tiempo real, a todos los colaboradores. Comparta, siga y comente para que la edición simultánea sea más eficiente. Administre versiones y el historial para aprovechar al máximo toda colaboración en Onshape.

Consulte nuestro tema en Compartir y colaboración para obtener más información sobre la colaboración.

FeatureScript es el lenguaje de programación con el que se desarrollaron todas las operaciones de Onshape. Con FeatureScript, puede definir y crear sus propias operaciones personalizadas en Onshape.

Aprenda a crear una operación personalizada o consulte nuestra Documentación de FeatureScript para obtener más información.

En una computadora de escritorio, también puede acceder a nuestra biblioteca de FeatureScript y empezar a utilizar de inmediato las operaciones personalizadas creadas por otras personas en su propio documento.
