Cree un nuevo plano de construcción.

En la barra de herramientas de operaciones:

Barra de herramientas de operaciones con el icono de la operación Plano resaltado

Cree un nuevo plano de construcción. Tenga en cuenta que puede utilizar el menú contextual de un plano para activar la vista Sección; puede obtener más información a continuación.

La operación Plano sirve para crear un nuevo plano de construcción. Haga clic en la herramienta de operaciones Plano de la barra de herramientas. Seleccione una entidad en la cual basar el nuevo plano. Por defecto, desfase el plano desde una cara plana, un conector de relación u otro plano a una distancia especificada numéricamente en el cuadro de diálogo o mediante la flecha de color anaranjado del área gráfica. Haga clic en la flecha Dirección opuesta para voltear la dirección del plano. Seleccione Voltear normal para invertir la dirección del plano con respecto a la geometría original. Haga clic en la marca de verificación de color verde para aceptar el nuevo plano.

En este vídeo se explora la creación de planos mediante opciones de planos sin desfase. Haga clic en la herramienta de operaciones Plano de la barra de herramientas. Seleccione Punto plano. Seleccione un plano y un punto. El nuevo plano pasa por el punto en paralelo al plano. Seleccione Línea y ángulo. De esta forma, se crea un plano que atraviesa una línea en un ángulo. Utilice una geometría de referencia adicional como base para el ángulo, ingrese el valor del ángulo en el cuadro de diálogo o modifique el ángulo con la flecha de color anaranjado. Haga clic en la flecha Dirección opuesta para cambiar la voltear la dirección del ángulo. Seleccione Normal al punto. Seleccione una línea y un punto. El plano pasa por el punto y es normal a la línea. Seleccione Tres puntos. A continuación, seleccione tres puntos en el área gráfica. El plano pasa por los tres puntos. Seleccione Plano medio. Seleccione dos planos en el área gráfica. El plano se crea en la intersección de ambos planos. Active Voltear alineación para invertir la alineación del nuevo plano. Por último, seleccione Punto de curva. Seleccione la curva que define la normal del plano y un punto que defina el origen del plano. La normal del plano siempre es tangente a la curva.

  1. Haga clic en Ícono de plano.

    Cuadro de diálogo Plano

  2. Seleccione una entidad en la que basar el nuevo plano.
  3. Haga especificaciones adicionales cuando sea necesario (ver a continuación).
  4. Haga clic en Ícono de marca de verificación de aceptación.

Puede crear un plano basado en la posición relativa con respecto a otra entidad, que incluye lo siguiente:

  • Plano: seleccione otro plano, cara plana o conector de relación (inferido o existente).
  • Punto: seleccione un vértice, un punto de boceto, un conector de relación (inferido o existente) o el origen
  • Línea: Seleccione una arista lineal, una línea de boceto o una cara cilíndrica para obtener su eje

Onshape recuerda la selección del tipo de plano y abre el cuadro de diálogo con la última opción seleccionada en operaciones posteriores.

Tenga en cuenta que al preseleccionar una cara plana (sólida o plana) y crear un plano, el valor por defecto es Desfase plano.

Una vez seleccionada la geometría con la que desea crear el plano, puede ajustar la normal del plano para que sea una dirección o lo opuesto: active la casilla Voltear normal o déjela desactivada. Puede ver qué dirección es normal observando el nombre del plano en el área gráfica.

Se muestra el plano de normal a la normal de la cara seleccionada.

La imagen de arriba muestra el plano normal a la normal de la cara seleccionada.

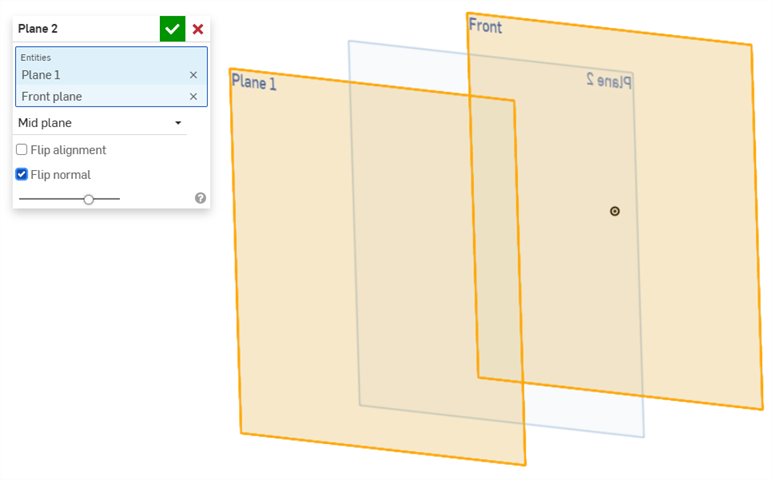

Se muestra el plano con la normal volteada (la casilla está marcada). La normal se invierte.

La imagen de arriba muestra el plano con la normal volteada (la casilla está marcada), y se puede ver por el nombre en el plano que la normal se invierte.

Cree un plano a una distancia especificada de otro plano (o el plano XY de un conector de relación, inferido o existente) utilizando un plano y un valor de distancia.

Desfasado desde una cara plana:

ejemplo de desfasado desde una cara plana

Desfasado desde un conector de relación:

Ejemplo de un plano de equidistancia a partir de un conector de relación

Utilice el manipulador para arrastrar el nuevo plano a la distancia deseada; el campo de distancia numérica del cuadro de diálogo se actualiza automáticamente. Haga clic en la flecha del manipulador para girar la dirección.

Desfasado desde otro plano:

ejemplo de desfasado desde otro plano

Cree un plano que pase a través de un punto, paralelo a un plano, utilizando un plano y un punto:

ejemplo de creación de un plano de punto y plano

Cree un plano que pase a través de una línea en un ángulo, utilizando una línea, una geometría de referencia (como un plano, un punto o un eje) y un valor de ángulo:

ejemplo de plano de ángulo y línea

Utilice el manipulador para arrastrar la especificación del ángulo; vea que el campo Ángulo del cuadro de diálogo se actualiza automáticamente. Haga clic en la flecha del manipulador para girar la dirección.

Cree un plano normal a la línea y pase por el punto, utilizando: un eje recto (un segmento de línea recta o cualquier cosa que defina un eje (círculo, arco, cara cilíndrica, cara de revolución, etc.) y un punto (vértice). El punto es siempre el origen del plano y el eje o línea siempre es la normal del plano:

ejemplo de creación de un plano normal de punto

Tenga en cuenta que, si preselecciona una línea y un punto y crea un plano, el valor predeterminado será Plano normal de punto.

Cree un plano que pase a través de tres puntos, utilizando tres puntos.

Los bocetos iniciales, en dos planos:

ejemplo de creación de bocetos en dos planos

El tercer plano resultante:

imagen en la que se muestra el tercer plano, resultado de la creación de un plano de tres puntos

Cree un plano en la intersección de otros dos planos:

ejemplo de creación de un plano en la intersección de otros dos planos

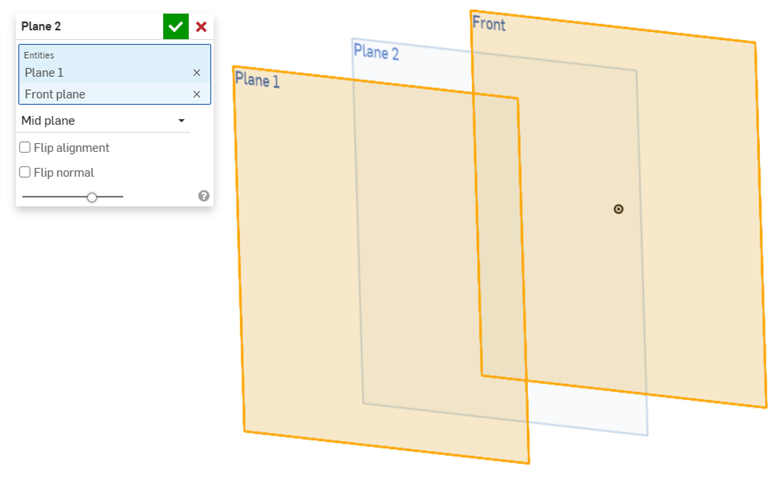

Voltear alineación:

ejemplo de volteo de alineación

Cree un plano de punto y curva que pase a través del punto, perpendicular a la curva. Utilice una curva (o arista) que defina la normal del plano y un punto (conector de relación o vértice) que defina el origen del plano. La normal del plano siempre es tangente a la curva:

ejemplo de creación de un plano de punto y curva

Crea un plano tangente a la cara de un cilindro. Seleccione la cara del cilindro para crear el plano tangente y, a continuación, seleccione un punto (que sea coplanar con el plano tangente) o un plano (que sea paralelo al plano tangente).

ejemplo de creación de un plano tangente

ejemplo de creación de un plano tangente

  • Utilice los accesos directos del teclado, p, para ocultar/mostrar todos los planos.
  • Una vez creado el plano, selecciónelo, luego utilice el menú contextual (botón derecho del mouse) y seleccione Vista Sección:

    Ejemplo en el que se muestra la vista Sección de una pieza

    Haga clic en la X del cuadro de diálogo para salir de la vista Sección.

  1. Toque la herramienta Plano.

    Ícono de la herramienta Plano

    Cuadro de diálogo de la herramienta Plano

  2. Seleccione entidades en las que basar el nuevo plano.
  3. Seleccione un tipo de plano (consulte las subsecciones siguientes para obtener más información sobre cada tipo).

Onshape recuerda la selección del tipo de plano y abre el cuadro de diálogo con la última opción seleccionada en operaciones posteriores.

  1. Especifique la distancia o el ángulo (dependiendo del tipo de plano seleccionado).
  2. Si lo desea, cambie a la dirección opuesta.
  3. Si lo desea, active Voltear normal para ajustar la normal del plano para que esté en la dirección opuesta. Puede ver qué dirección es normal si mira el nombre del plano en el área gráfica.
  4. Toque la casilla de verificación.

Cree un plano a una distancia especificada desde otro plano con un plano y un valor de distancia. Puede desfasarse desde una cara plana o desde otro plano o conector de relación (inferido o existente).

Seleccione la entidad en la que basar el nuevo plano y especifique la distancia.

Ejemplo de desfasado de herramienta plano

Cree un plano que pase a través de un punto, paralelo a un plano, utilizando un plano y un punto (o conector de relación, inferido o existente).

Seleccione un plano para el nuevo plano con el que permanecerá paralelo y un punto por el que pasar el nuevo plano

Ejemplo de punto de plano de herramienta plano

Cree un plano que pase a través de una línea en un ángulo, utilizando una línea y un valor de ángulo.

Seleccione una línea por la que se va a pasar el plano y especifique el ángulo del plano. Seleccione un punto, plano o eje adicionales para especificar desde dónde se va a medir el ángulo.

Ejemplo de línea y ángulo de la herramienta Plano

Cree un plano que sea normal a la línea y pase a través del punto, utilizando: a eje recto (un segmento de línea recta o cualquier cosa que defina un eje (círculo, arco, cara cilíndrica, cara de revolución, etc.) y un punto. El punto es siempre el origen del plano y el eje o línea siempre es la normal del plano.

Seleccione una línea para el plano por el que se va a pasar y un punto para que el plano sea normal.

Ejemplo normal de punto de herramienta Plano

Como se muestra en la imagen anterior, el plano es normal al punto de la esquina del boceto en el plano derecho y pasa a través de la línea seleccionada.

Cree un plano que pase a través de tres puntos, utilizando tres puntos.

Seleccione los tres puntos por los que debe pasar el plano.

Ejemplo de tres puntos de la herramienta Plano

Como se muestra en la imagen siguiente, el plano pasa a través de los tres puntos:

Ejemplo de tres puntos de la herramienta Plano

Cree un plano en la intersección de otros dos planos.

Seleccione dos planos con los que el plano nuevo haga intersección, o bien una cara plana y un vértice, o un conector de relación (inferido o existente).

Ejemplo plano medio de la herramienta Plano

Cree un plano de punto curvo-tangente que pase por el punto, perpendicular a la curva. Utilice una curva (o arista) definiendo la normal del plano y un point definiendo el origen del plano. La normal del plano siempre es tangente a la curva.

Seleccione una curva para el plano al que va a ser perpendicular y seleccione un punto para definir el origen del plano.

Ejemplo de punto de curva de herramienta Plano

Crea un plano tangente a la cara de un cilindro. Seleccione la cara del cilindro para crear el plano tangente y, a continuación, seleccione un punto (que sea coplanar con el plano tangente) o un plano (que sea paralelo al plano tangente).

ejemplo de creación de un plano tangente

ejemplo de creación de un plano tangente

  1. Toque la herramienta Plano.

    Ícono de la herramienta Plano

    Cuadro de diálogo de la herramienta Plano

  2. Seleccione entidades en las que basar el nuevo plano.
  3. Seleccione un tipo de plano (consulte las subsecciones siguientes para obtener más información sobre cada tipo).

Onshape recuerda la selección del tipo de plano y abre el cuadro de diálogo con la última opción seleccionada en operaciones posteriores.

  1. Especifique la distancia o el ángulo (dependiendo del tipo de plano seleccionado).
  2. Si lo desea, cambie a la dirección opuesta.
  3. Si lo desea, active Voltear normal para ajustar la normal del plano para que esté en la dirección opuesta. Puede ver qué dirección es normal si mira el nombre del plano en el área gráfica.
  4. Toque la casilla de verificación.

Cree un plano a una distancia especificada desde otro plano con un plano (o conector de relación, inferido o existente) y un valor de distancia. Puede desfasarse desde una cara plana o desde otro plano.

Seleccione la entidad en la que basar el nuevo plano y especifique la distancia.

Ejemplo de desfasado de plano

Cree un plano que pase a través de un punto, paralelo a un plano, utilizando un plano y un punto (o conector de relación, inferido o existente).

Seleccione un plano para que el nuevo plano permanezca paralelo y un punto por el que el nuevo plano pase.

Ejemplo de punto plano

Cree un plano que pase a través de una línea en un ángulo, utilizando una línea y un valor de ángulo.

Seleccione una línea por la que se va a pasar el plano y especifique el ángulo del plano.

Ejemplo de Plano con ángulo de línea

Cree un plano normal a la línea y pase a través del punto, utilizando: un eje recto (un segmento de línea recta o cualquier cosa que defina un eje (círculo, arco, cara cilíndrica, cara de revolución, etc.) y un punto (o vértice). El punto es siempre el origen del plano y el eje o línea siempre es la normal del plano.

Seleccione una línea para el plano por el que se va a pasar y un punto para que el plano sea normal.

Ejemplo de normal de Punto plano

Como se muestra en la imagen anterior, el plano es normal al punto de la esquina del boceto en el plano derecho y pasa a través de la línea seleccionada.

Cree un plano que pase a través de tres puntos, utilizando tres puntos.

Seleccione los tres puntos por los que debe pasar el plano.

Ejemplo de plano de tres puntos

Como se muestra en la imagen siguiente, el plano pasa a través de los tres puntos:

Ejemplo de plano de tres puntos

Cree un plano en la intersección de otros dos planos.

Seleccione dos planos para que el nuevo plano haga intersección.

Ejemplo del plano medio

Cree un plano de punto curvo-tangente que pase por el punto, perpendicular a la curva. Utilice una curva (o arista) definiendo la normal del plano y un punto (o vértice) definiendo el origen del plano. La normal del plano siempre es tangente a la curva.

Seleccione una curva para el plano al que va a ser perpendicular y seleccione un punto (o vértice) para definir el origen del plano.

Ejemplo de plano de punto y curva

Crea un plano tangente a la cara de un cilindro. Seleccione la cara del cilindro para crear el plano tangente y, a continuación, seleccione un punto (que sea coplanar con el plano tangente) o un plano (que sea paralelo al plano tangente).

ejemplo de creación de un plano tangente

ejemplo de creación de un plano tangente
