Cree un boceto de una elipse, parábola o hipérbola mediante la definición de los puntos de inicio, anterior y de control, así como un valor rho.
Video de ejemplo
Transcripción de vídeo
La herramienta de boceto Cónico sirve para crear el boceto de una elipse, una parábola o una hipérbola mediante la definición de los puntos de inicio, anterior y de control, así como un valor rho.
Haga clic en la operación Boceto de la barra de herramientas de operaciones para crear un boceto nuevo. Seleccione un plano en el área gráfica.
Haga clic en la herramienta de boceto Cónico de la barra de herramientas de boceto. Haga clic en una ubicación del área gráfica para colocar el punto inicial. Haga clic en una segunda ubicación del área gráfica para colocar el punto anterior. Haga clic en el tercer punto de control para determinar la forma cónica. Se abre el cuadro de cota de rho. Ingrese un valor mayor que 0, pero menor que 1. Un valor de 0,5 produce una parábola. Los valores superiores a 0,5 producen una hipérbola. Los valores inferiores a 0,5 producen una elipse.
Presione Intro en el teclado para completar la geometría de boceto cónico.
Pasos
- Haga clic en
. - Haga clic para indicar un punto inicial.
- Haga clic para indicar un punto final.
- Si lo desea, inmediatamente después de crear la cónica, ingrese un valor numérico (o escriba “=#” para ingresar una variable) para el valor rho y presione Intro. Esto agrega una cota a la cónica sin tener que usar la herramienta de cota.
- Haga clic para indicar un punto de control.
- Si no se introdujo ningún valor rho durante el paso 3a anterior, el campo de cota rho se abre automáticamente. Introduzca un valor rho.

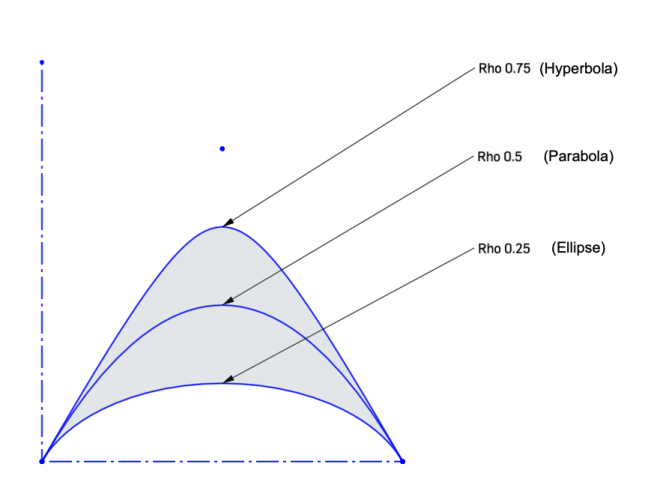

Por ejemplo, varios valores rho producen diferentes formas:
Para introducir una variable en cualquier campo de cota después de que se haya creado el boceto de la geometría, no se requiere el signo igual (=). Escriba “#” para introducir una variable.
- Más de 0,5 produce una forma hiperbólica
- 0,5 produce una forma parabólica
- Menos de 0,5 produce una forma elíptica
