Disponible en: Part Studio, Ensamblaje

Las aristas tangentes son aristas que se forman entre una curva y una arista lineal; por ejemplo, a partir de redondeos o aristas lisas.

Para seleccionar el tratamiento visual de las líneas tangentes, seleccione Opciones de cámara y representación y luego uno de los tres modos de vista siguientes:

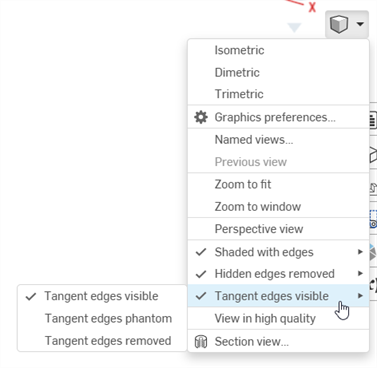

Opciones de cámara y representación: opciones de tangente

  • Aristas tangentes visibles: las aristas tangentes se muestran como líneas sólidas. Este es el valor predeterminado.
  • Aristas tangentes transparentes: las aristas tangentes se muestran como líneas discontinuas; también se conocen como “fuente” en algunos sistemas.
  • Aristas tangentes eliminadas: las aristas tangentes se eliminan visualmente de la vista.

Opciones de arista tangente en las opciones de menú de cámara y renderizado

Imágenes de ejemplo de aristas tangentes

Tres opciones de aristas tangentes diferentes, de izquierda a derecha: Visible (por defecto), Fantasma y Eliminada.

Actualmente, las aristas tangentes solo están disponibles para los modelos recién creados en un estudio de piezas o ensamblaje, y solo en la plataforma del navegador.
