Disponible en: Boceto, Part Studio, Ensamblaje

El análisis de reflexiones renderiza el modelo en el área gráfica con material reflectiva e imagen ambiental de su preferencia.

  1. Haga clic en el ícono Mostrar herramientas de análisis () de la esquina inferior derecha de la interfaz. En el menú, seleccione Análisis de reflexiones. Se abre el cuadro de diálogo Análisis de reflexiones y se aplica la imagen ambiental predeterminada al modelo en el área gráfica:

    Cuadro de diálogo Análisis de reflexiones Captura de pantalla de un modelo del área gráfica con un reflejo de cielo azul aplicado

    Cuadro de diálogo Análisis de reflexiones (primera imagen). Ejemplo de la imagen del entorno de cielo azul aplicada a un modelo en el área gráfica (segunda imagen)

  2. Seleccione un tipo de ambiente de la lista desplegable. Las opciones son las siguientes:

    • Cielo azul (opción predeterminada)

    • Cromático

    • Franja horizontal

    • Túnel de luz

    • Franjas de pared

    • Techo cuadrado

    • Techo hexagonal

    • Anochecer

    • Carretera diurna

    • Estación de metro

    • Puente peatonal

  3. Introduzca manualmente el valor de Ángulo de rotación. Opcionalmente, haga clic en el ícono Dirección opuesta () para cambiar el ángulo de rotación.

  4. Opcionalmente, active la opción Mostrar aristas para mostrar las aristas entre las caras de la pieza.

  5. Opcionalmente, active la opción Difuminar entorno para difuminar la imagen ambiental del modelo en el área gráfica.

  6. Opcionalmente, active la opción Bloquear entorno para bloquear el reflejo del modelo en relación con el mundo o la cámara.

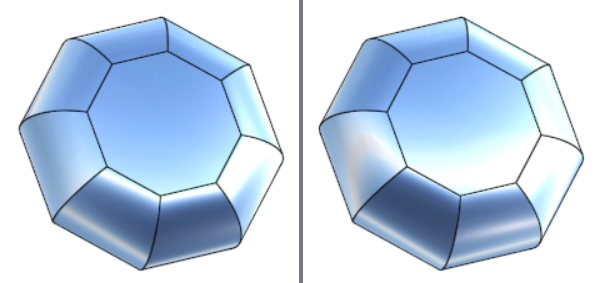

    Análisis de reflexiones: ejemplo de entorno de bloqueo

    Bloquear entorno desactivado (izquierda) y activado (derecha)
