The Onshape Mass properties tool is available in Part Studios and assemblies. Find the Mass properties icon () in the bottom-right corner of the desktop interface or on the main mobile toolbar.

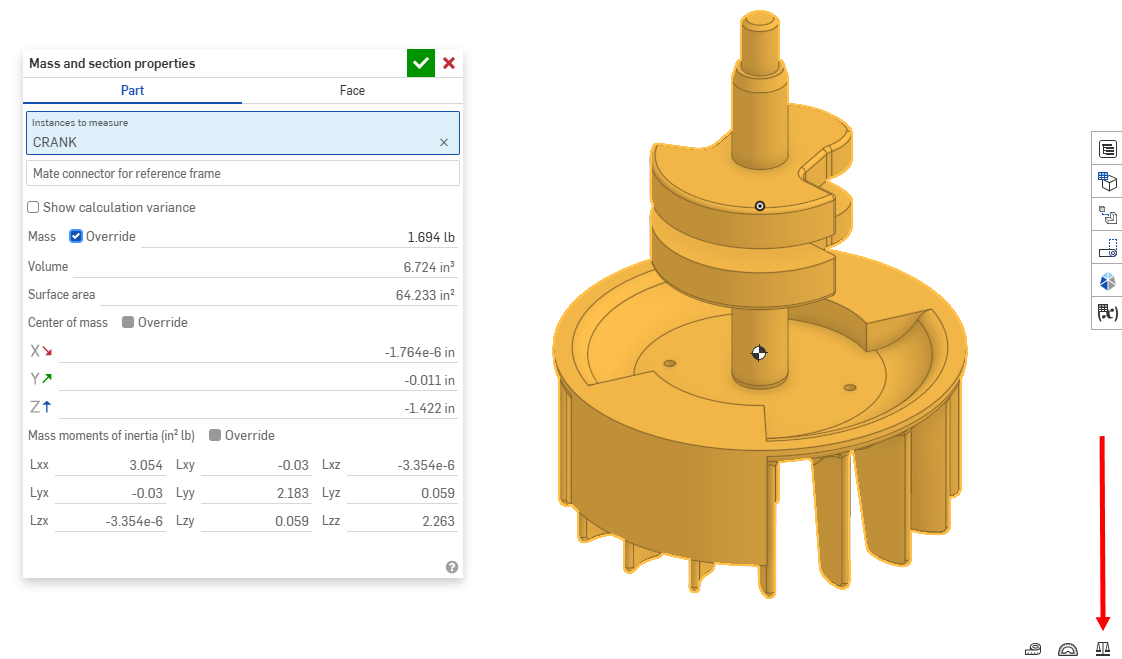

Mass and section properties dialog

También puede utilizar esta herramienta para invalidar propiedades y proporcionar sus propios valores para masa.

Las propiedades son aditivas: para cada pieza adicional que seleccione, sus propiedades se agregan a los cálculos del cuadro de diálogo (en la versión de escritorio) o del panel (en iOS y Android). Cuando se aplican materiales a piezas, la densidad del material se utiliza en los cálculos del cuadro de diálogo o el panel Propiedades de masa y sección. Si una pieza no tiene ningún material asignado, no se utilizará ninguna cifra para esa pieza en el cálculo (y se mostrará una nota en el cuadro de diálogo o el panel a tal efecto).

Los resultados de los cálculos de propiedades de masa son aproximados. El cálculo de las propiedades puede variar en precisión, dependiendo de la complejidad de la geometría.

Al activar Mostrar varianza de cálculo, se muestra el valor y la diferencia entre el límite inferior y superior del valor calculado. Si la opción Mostrar varianza de cálculo no está activada, se muestra el valor calculado sin los límites. Los cálculos de los valores no se ven afectados por el estado de la casilla de verificación Mostrar varianza de cálcul.

Aplique Materiales a las piezas mediante el menú contextual de una pieza de la lista de piezas (o el área gráfica).

Las herramientas de Onshape Medida y Propiedades de masa permiten a los diseñadores iniciar comprobaciones esenciales de diseño. La herramienta Medida está disponible en Part Studios y ensamblajes. También, está disponible en dibujos con una capacidad limitada.

Seleccione una o más caras, aristas o vértices para realizar una medición rápida sin activar la herramienta Medida. Haga clic en Mostrar detalles de la medida. Especifique el tipo de medición. Si se deja en Mostrar todo, se muestran los resultados de cada tipo de medición. Para un tipo específico, establézcalo en otra opción, como Posición, Radio o Distancia mín. Especifique las unidades de medida para la longitud y el ángulo. Puede cambiar las unidades en cualquier momento.

Seleccione las entidades que desee medir en el área gráfica. Los resultados varían según las selecciones. Si se seleccionan más de 2 elementos, Onshape muestra el área de superficie total y la longitud de las selecciones. La selección de caras aumenta el área de superficie total, mientras que la selección de aristas aumenta la longitud total. Si se seleccionan 2 líneas, se identifica si las líneas son paralelas entre sí. Hay varias medidas disponibles: Distancia paralela, Distancia máxima y Distancia mínima. Cada medida también indica las distancias entre las selecciones a lo largo de los ejes mundiales. Si se seleccionan dos caras de redondeo, se muestra la cota entre sus ejes paralelos, el área total y las distancias mínima y máxima.

Cree rápidamente una variable conducida o medida haciendo clic en el ícono de la variable situado junto a cualquier medida, incluidas las medidas rápidas. El valor de la variable se actualiza si cambia la meddida correspondiente. Consulte los cálculos de propiedades de masa para caras y piezas en las pestañas Part Studio y Ensamblaje. Haga clic en Mostrar propiedades de masa y sección. Haga clic en la pestaña Pieza para realizar cálculos de piezas con la densidad de los materiales asignados. Si no se asigna ningún material, las instancias no se utilizan en los cálculos.

Se calcula la masa de cada instancia, la masa total de varias instancias o el ensamblaje completo. Además, se determinan el volumen, el área de superficie, el centro de masa y los momentos de inercia de la masa. Haga clic en la pestaña Cara para mostrar los cálculos de las caras. Seleccione una cara, incluidas las caras de la vista Sección, o una selección coplanar de caras. Los resultados muestran el área de la superficie, el perímetro y los momentos de inercia polar y del área. Los resultados de los cálculos de las propiedades de masa son aproximados. En función de la complejidad geométrica, la precisión de los cálculos de las propiedades puede variar. Active la opción Mostrar la varianza del cálculo cuando sea necesario. Seleccione cualquier valor resultante en la herramienta Medida o en las Propiedades de masa para copiar el valor y usarlo en otro lugar. Si hace clic una vez en el valor, se muestra y se selecciona el valor numérico con toda su precisión o con todos los decimales. Si vuelve a hacer clic en él, se reduce la precisión para que coincida con los ajutes de las unidades del área de trabajo.

  1. Para abrir el cuadro de diálogo Propiedades de masa y sección, haga clic en el icono pequeño Ícono de herramienta Propiedades de masa situado en la esquina inferior derecha de la interfaz.

    Realizar selecciones en el área gráfica y mostrar el cuadro de diálogo Propiedades de masa

  2. Seleccione la pestaña Pieza para obtener las propiedades de masa de una pieza completa o la pestaña Cara para obtener las propiedades de masa de una sección transversal o una cara.
  3. Realice sus selecciones en la zona de gráficos.

    4. El centro de masa se marca con en el modelo cuando el cuadro de diálogo Propiedades de masa y sección está abierto, como se muestra en la imagen de arriba y en la de abajo.

  4. Si desea invalidar los cálculos e ingresar sus propios valores de masa, seleccione la pieza o el ensamblaje completo en la Lista de operaciones o instancias de la izquierda. A continuación, active la casilla de Invalidar e ingrese el valor deseado. Los recálculos apropiados se realizan una vez que se ingrese un nuevo valor.

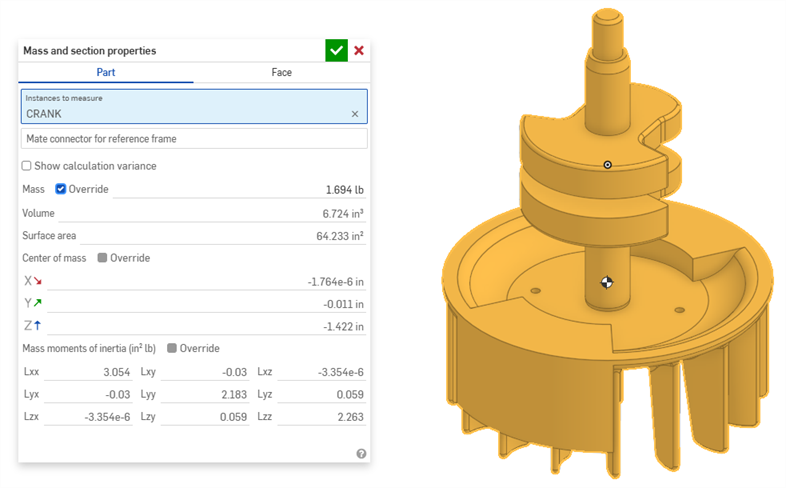

    Ejemplo de cómo invalidar cálculos para la masa

Para todas las partes que se intersecan, las propiedades se calculan para cada parte entera individual y se suman juntas.

En el cuadro de diálogo Propiedades de masa, se proporciona la siguiente información, que se presenta de forma descendente, como se muestra en la herramienta:

  • Piezas/caras/instancias para medir: haga clic en una cara o pieza en el área gráfica o en la lista de operaciones o instancias para agregarla a los cálculos.
  • Seleccione un conector de relación, ya sea implícito o explícito (opcional), para calcular los momentos de inercia con mayor precisión (en lugar de hacerlo con respecto al centro de gravedad de las piezas seleccionadas):

Ejemplo del uso de valores y la selección de un conector de relación en el cuadro de diálogo Propiedades de masa

  • Masa de todas las piezas a las que se aplica un material
  • Volumen de todas las piezas seleccionadas
  • Área de superficie de todas las piezas o caras seleccionadas
  • Perímetro de todas las caras seleccionadas
  • Centro de masa de todas las piezas a las que se aplica un material
  • Momentos de inercia
    • Calculado con respecto al centro de gravedad de las piezas o caras seleccionadas (no al origen del Part Studio ni el Ensamblaje)
    • Para las piezas, se calcula utilizando las densidades de los materiales asignados. Todas las piezas seleccionadas sin materiales asignados se omiten del cálculo. Si no se asigna ningún material a ninguna de las piezas seleccionadas, no se realiza ningún cálculo.

Puede utilizar la información que se muestra en el cuadro de diálogo Propiedades de masa y sección para ingresar valores en cualquier parte del sistema (por ejemplo, como una cota).

  1. Con el cuadro de diálogo Propiedades de masa y sección expandido, haga clic en el valor para ver y resaltar la precisión máxima.

  2. Vuelva a hacer clic para activar/desactivar la vista del valor con el ajuste predeterminado del separador decimal.

Utilice las teclas de acceso directo nativas para copiar los valores en el portapapeles.

Pulse el ícono de la herramienta Propiedades de masa () en la barra de herramientas de iOS:

iOS: Propiedades de masa en la barra de herramientas

Si desea modificar cálculos e introducir sus propios valores para Masa, seleccione todo el ensamblaje en la lista Instancias de la izquierda. A continuación, haga una marca en el cuadro Invalidación masiva e introduzca el valor deseado. Los nuevos cálculos apropiados se realizan una vez que se introduce un nuevo valor:

Cambiar para habilitar Invalidación en el cuadro de diálogo Propiedades de masa

  • Para usar la herramienta Propiedades de masa, seleccione la herramienta y las piezas, caras e instancias que desee medir. También puede seleccionar primero las piezas y caras y, a continuación, seleccionar la herramienta.
  • Se pueden seleccionar varias piezas o caras a la vez.
  • Las piezas y las caras se pueden seleccionar tanto en el área gráfica como en las listas de operaciones, piezas e instancias.

El cuadro de diálogo Propiedades de masa proporciona la siguiente información, presentada de arriba hacia abajo, como se muestra en el cuadro de diálogo.

La información se presenta en las unidades predeterminadas que ha establecido para el documento. En la imagen de arriba, se muestra la información de las propiedades de masa en pulgadas (la unidad predeterminada de este documento).
Para cambiar las unidades predeterminadas del documento, pulse el icono del menú Documento en la parte superior izquierda, seleccione Unidades y seleccione las unidades de longitud, ángulo y masa deseadas.

  • Piezas, caras e instancias para medir: pulse en esta opción para ver la lista de entidades seleccionadas. Deslice el dedo hacia la izquierda sobre una entidad de la lista para ver una opción de eliminación.
  • Masa de todas las piezas a las que se aplica un material
  • Volumen de todas las piezas seleccionadas
  • Área de superficie de todas las piezas o caras seleccionadas
  • Perímetro de todas las caras seleccionadas
  • Centro de masa de todas las piezas a las que se aplica un material
  • Momentos de inercia
    • Calculado con respecto al centro de gravedad de las piezas o caras seleccionadas (no al origen del Part Studio ni el Ensamblaje)
    • Para las piezas, se calcula utilizando las densidades de los materiales asignados. Todas las piezas seleccionadas sin materiales asignados se omiten del cálculo. Si no se asigna ningún material a ninguna de las piezas seleccionadas, no se realiza ningún cálculo.

Si selecciona más de una pieza o cara a la vez, se calcularán las propiedades combinadas de las piezas o caras. Todas las piezas o caras que hagan intersección tienen calculadas y sumadas las propiedades de cada pieza o cara completa individual.

Si desea invalidar los cálculos e ingresar sus propios valores para la masa, seleccione toda la pieza, la cara o el ensamblaje y, a continuación, marque la casilla de verificación Invalidación de masa e ingrese el valor deseado. Una vez que se ingresa un nuevo valor, se realizan los recálculos apropiados.

Ejemplo del icono de la herramienta Propiedades de masa delimitado por un círculo de color rojo

Herramienta de propiedades de masa que se muestra en la barra de herramientas Part Studios en la aplicación Android

Ejemplo del icono de la herramienta Propiedades de masa delimitado por un círculo de color rojo

Herramienta de propiedades de masa que se muestra en la barra de herramientas de ensamblajes en la aplicación Android.

  • Para utilizar la herramienta Propiedades de masa; seleccione la herramienta y, a continuación, seleccione la (s) pieza (s) O seleccione primero la (s) pieza (s) y, a continuación, la herramienta.
  • Se pueden seleccionar varias piezas o caras a la vez.
  • Las piezas y las caras se pueden seleccionar tanto en el área gráfica como en las listas de piezas, operaciones e instancias.

Ejemplo de la herramienta Propiedades de masa en uso en un Ensamblaje

El cuadro de diálogo Propiedades de masa proporciona la siguiente información, presentada de arriba hacia abajo, como se muestra en el cuadro de diálogo.

La información se presenta en las unidades predeterminadas que ha establecido para el documento. En la imagen de arriba, se muestra la información de las propiedades de masa en pulgadas (la unidad predeterminada de este documento).
Para cambiar las unidades predeterminadas del documento, pulse el icono del menú Documento en la parte superior izquierda, seleccione Unidades y seleccione las unidades de longitud, ángulo y masa deseadas.

  • Piezas, caras e instancias para medir: pulse en esta opción para ver la lista de entidades seleccionadas. Deslice el dedo hacia la izquierda sobre una entidad de la lista para ver una opción de eliminación.
  • Masa de todas las piezas a las que se aplica un material
  • Volumen de todas las piezas seleccionadas
  • Área de superficie de todas las piezas o caras seleccionadas
  • Perímetro de todas las caras seleccionadas
  • Centro de masa de todas las piezas a las que se aplica un material
  • Momentos de inercia
    • Calculado con respecto al centro de gravedad de las piezas o caras seleccionadas (no al origen del Part Studio ni el Ensamblaje)
    • Para las piezas, se calcula utilizando las densidades de los materiales asignados. Todas las piezas seleccionadas sin materiales asignados se omiten del cálculo. Si no se asigna ningún material a ninguna de las piezas seleccionadas, no se realiza ningún cálculo.

Si selecciona más de una pieza o cara a la vez, se calcularán las propiedades combinadas de las piezas o caras. Todas las piezas o caras que hagan intersección tienen calculadas y sumadas las propiedades de cada pieza o cara completa individual.

Si desea invalidar los cálculos e ingresar sus propios valores para la masa, seleccione toda la pieza, la cara o el ensamblaje y, a continuación, marque la casilla de verificación Invalidación de masa e ingrese el valor deseado. Una vez que se ingresa un nuevo valor, se realizan los recálculos apropiados.
