Disponible en: Part Studio, Ensamblaje

Ajusta la visibilidad de todas las aristas de las piezas que están ocultas por otras piezas del área gráfica.

Consulte Sombreado, sin sombreado y transparente para ver más opciones de visualización.

Consulte Aislar y Hacer transparente para ajustar la visibilidad por pieza o instancia.

Seleccione Opciones de cámara y representación y, a continuación, seleccione una de las siguientes opciones:

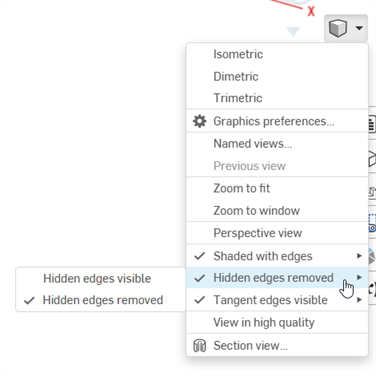

Opciones de cámara y representación: aristas ocultas

  • Aristas ocultas quitadas (Sombreado con aristas; valor predeterminado):

    Sombreado con aristas ocultas quitadas

  • Aristas ocultas visibles (Sombreado con aristas):

    Sombreado con aristas ocultas visibles

  • Aristas ocultas quitadas (Sin sombra):

    Sin sombrear con aristas ocultas quitadas

  • Aristas ocultas visibles (Sin sombra):

    Sin sobra con aristas ocultas visibles
