Análisis de conexiones
Disponible en: Boceto, Part Studio
El análisis de conexiones evalúa o notifica la conexión entre curvas y superficies en un bocetos o elemento Part Studio. Seleccione dos curvas, caras o cualquier combinación de estas para analizar si la conexión cumple con la continuidad G0, G1, G2 o G3. Los puntos finales con múltiples conexiones no se analizan.
Pasos
-
En un elemento Part Studio, haga clic en el ícono Mostrar herramientas de análisis (
) de la esquina inferior derecha de la interfaz. -
En el menú, seleccione Análisis de conexiones para abrir el cuadro de diálogo Análisis de conexiones:
-
Seleccione las curvas o superficies que desee analizar. El cuadro de diálogo se rellena automáticamente con los resultados tras la selección, junto con los indicadores de color coordinados en el área gráfica:

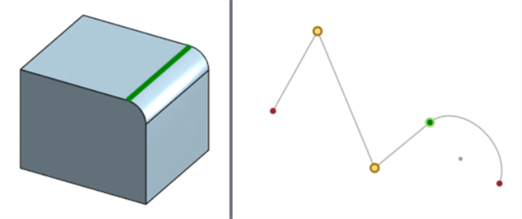

En el análisis de superficie se muestra la continuidad a lo largo de la arista entre las dos caras seleccionadas (se muestra abajo a la izquierda). En el análisis de curvas se muestra la continuidad en el punto de conexión entre las dos curvas seleccionadas (se muestra abajo a la derecha). Las aristas y los puntos están codificados por colores en función de su continuidad:
Ejemplos
-

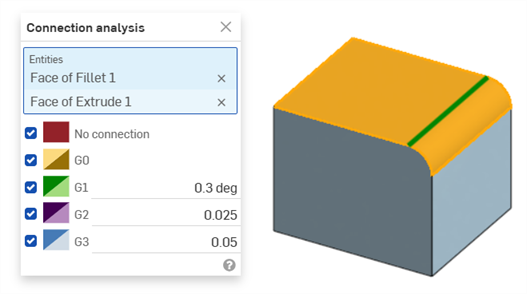

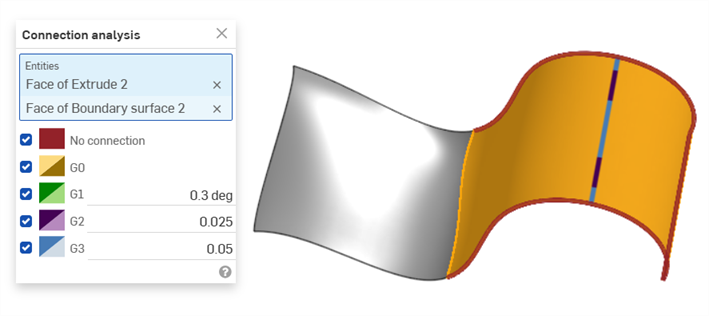

2 caras:
-

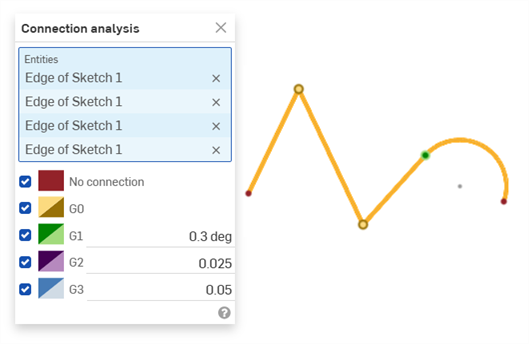

Curvas de boceto:
-

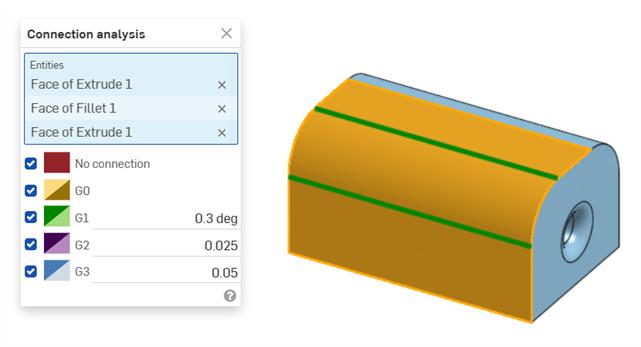

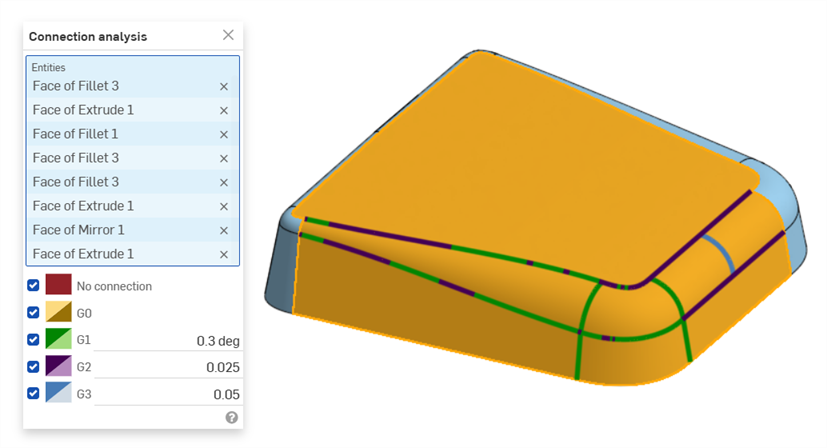

Múltiples caras:
-

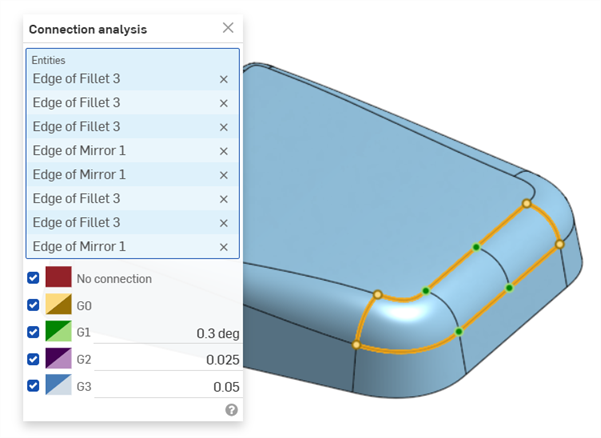

Curvas múltiples:
-

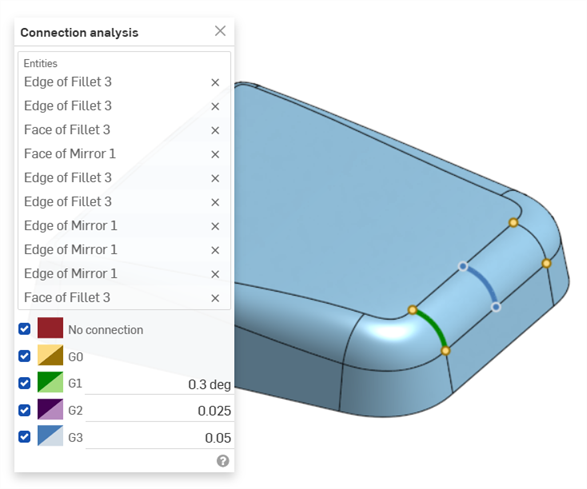

Curvas y caras:
