Available in: Sketch

Recorte una curva hasta el primer punto de intersección o geometría delimitadora. Si no se encuentra ninguna intersección o geometría delimitadora, se elimina toda la curva.

Acceso directo: m

En este vídeo se muestra cómo utilizar la herramienta de recorte. Puede recortar una curva hasta el primer punto de intersección o geometría delimitadora. Si no se encuentra ninguna geometría intersecante o delimitadora, se suprime toda la curva. En este ejemplo tenemos dos rectángulos, pero queremos crear una sola forma a partir de ambos. Para ello seleccionaremos la herramienta de recorte de la barra de herramientas y, a continuación, haremos clic en las entidades que desea eliminar. Ahora tendrá una forma nueva. También puede crear una línea que haga una intersección con la forma donde desee, de modo que pueda recortar diferentes áreas de la forma. Seleccione la herramienta de recorte para poder recortar las diferentes entidades para crear su forma personalizada.

  1. Haga clic en Ícono de la herramienta Recortar.
  2. Haga clic en entidades para recortar.

    Selección de una línea para recortar

También puede hacer clic en varias entidades y arrastrarlas para recortarlas:

Arrastrar para seleccionar las líneas que se deben recortar

También puede eliminar cualquier punto de boceto independiente:

Eliminación de un punto de boceto independiente

Trimming a Bezier curve results in the trimmed portion being removed, with the remaining section of the curve retaining the original number of degrees and control points:

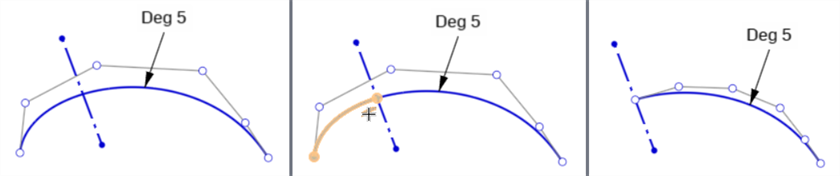

Trimming a Bezier

Original curve (left), Trimming at the construction line (middle), result of the trim (right)
