Ranura
Available in: Sketch
Cree una ranura alrededor de las curvas de boceto seleccionadas (incluidos splines, líneas, arcos y perfiles cerrados).
Video de ejemplo
Transcripción de vídeo
Este vídeo le mostrará cómo crear una ranura alrededor de las curvas de boceto seleccionadas, incluidas splines, líneas y arcos, pero no perfiles cerrados. En primer lugar, seleccione el grupo de líneas mediante la selección de cuadro. A continuación, seleccione la herramienta de ranura en la barra de herramientas.
La selección previa de curvas de boceto para, a continuación, aplicar ranuras crea ranuras de igual tamaño en todas las curvas, líneas o arcos, vinculadas entre sí con una sola cota. Puede hacer doble clic e introducir un valor exacto de la cota [cuadro] y, a continuación, presionar la tecla Intro para aplicarla. A continuación, seleccione el botón izquierdo del mouse para aplicar las ranuras.
La aplicación del comando de ranura a curvas o líneas de boceto individuales en secuencia vincula las cotas de las ranuras. Por ejemplo, seleccione la herramienta de ranura en la barra de herramientas de boceto y, a continuación, seleccione la primera línea. Puede continuar seleccionando líneas en secuencia para añadirlas o encadenarlas al comando de ranura. Haga doble clic en la cota, introduzca la medida exacta y pulse la tecla Intro. A continuación, presione el botón izquierdo del mouse para aplicar esa cota a todas las líneas [ranuras].
Pasos
La preselección de curvas de boceto y, a continuación, la aplicación de Ranura crea ranuras de igual tamaño en todas las curvas, vinculadas con una cota:
-
Seleccione curvas de boceto (individualmente o con selección de cuadro):
- Haga clic en
.
- Haga doble clic en la cota para editarla.
El usuario tiene la opción de seleccionar primero la herramienta Ranura y, a continuación, seleccionar los ejes desde los que crear ranuras, o bien seleccionar primero los ejes, seguido de la herramienta Ranura.
La cota de diámetro controla el ancho de la ranura y se puede editar antes o después de que se haya terminado de colocar la ranura.
Selección en cadena
Al aplicar el comando Ranura a curvas de boceto individuales en secuencia, se vinculan las cotas de las ranuras:
- Seleccione una curva de boceto:
- Haga clic en .
- Con el comando Ranura todavía seleccionado, haga clic en más curvas de boceto para aplicar la misma dimensión(desvinculada):
- Al editar la cota, se cambian todas las ranuras:
Ejemplos de ranuras

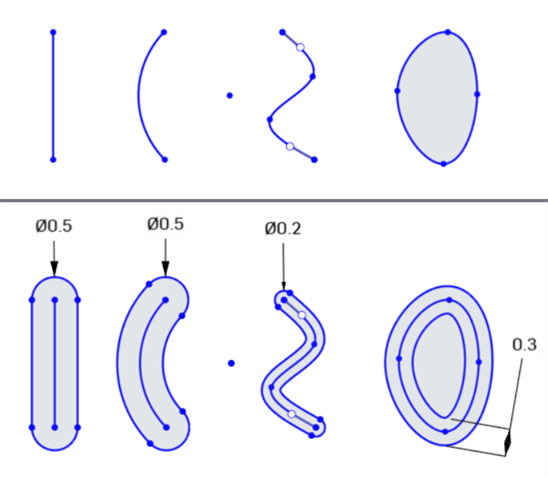

Ejemplos de ranuras de izquierda a derecha: línea, curva, spline, perfil cerrado. En la imagen superior se muestra el perfil del boceto. En la imagen inferior se muestra el perfil del boceto con el perfil de ranura circundante (y la cota de la ranura).
