Available in: Part Studio

Cree, añada a, sustraiga de o interseque piezas y superficies (mediante el barrido de regiones de boceto, caras planas, líneas o curvas a lo largo de una trayectoria) o piezas delgadas (mediante el barrido de regiones de boceto, caras planas, líneas o curvas a lo largo de una trayectoria). Añada un control de perfil opcional (mediante la orientación, el bloqueo de caras o la dirección de bloqueo), la torsión (mediante giros, ángulos o pasos) y la escala.

La operación Barrido barre un perfil a lo largo de una trayectoria para crear un sólido barrido, una superficie o un sólido delgado.

Para crear un barrido, se requieren tanto una trayectoria como un perfil.

La trayectoria puede constar de una o más entidades de boceto, un boceto completo, una curva o aristas del modelo.

El perfil puede estar cerrado o abierto. Utilice un boceto de perfil cerrado o una cara de pieza para crear un barrido sólido.

Cuando utilice un perfil abierto, puede barrer una superficie o un sólido delgado. Para un sólido delgado, Grosor 1 y Grosor 2 definen el grosor en cualquier dirección. Además, seleccione Plano medio para reemplazar los dos valores de grosor independientes por un valor de grosor simétrico y mantener el perfil esbozado centrado dentro del barrido delgado.

También puede barrer un perfil cerrado con la opción Delgado. El resultado es un sólido hueco y barrido.

Para crear una superficie barrida, seleccione la opción de superficie y un boceto abierto o cerrado como perfil de barrido.

En este caso, se crea un perno en U como ejemplo.

En primer lugar, cree y restrinja completamente la trayectoria del boceto. A continuación, cree un boceto para que el perfil se arrastre a lo largo de la trayectoria.

Al crear un boceto de perfil, se recomienda elegir un plano de boceto que sea normal al extremo de la trayectoria. En este ejemplo, el boceto de la trayectoria termina en el plano frontal, lo que hace innecesario un plano de construcción. En otros casos, crear un plano de construcción de punto curvo normal al extremo de la trayectoria ayudaría a alinear el perfil.

Cree un boceto del perfil de barrido. En este ejemplo de perno en U, un círculo recorre la trayectoria. Cree un boceto de un círculo y agregue una cota.

Otra práctica recomendada al barrer es restringir el boceto del perfil al boceto de la trayectoria mediante la definición de una restricción de coincidencia o de perforación. Por ejemplo, restrinja este boceto con una restricción de coincidencia entre el centro del círculo y el extremo del boceto de la trayectoria.

Ahora que los bocetos de trayectoria y perfil están completos, cree una operación de Barrido. Acepte el boceto y seleccione la herramienta Barrido de la barra de herramientas. Seleccione la región de boceto circular como perfil y el boceto en forma de U como trayectoria.

Al seleccionar su trayectoria, puede hacer clic izquierdo en las partes individuales de su trayectoria para seleccionarlas una por una o seleccionar todo el boceto seleccionándolo de la Lista de operaciones.

Si el boceto del perfil se encuentra en algún punto de la trayectoria y no al final de esta, la operación Barrido barre el perfil en ambas direcciones a lo largo de toda la trayectoria seleccionada.

  1. Haga clic en Ícono de la herramienta de operaciones Barrido para abrir el cuadro de diálogo Barrer:

    Captura de pantalla de la sección Sólido del cuadro de diálogo Sweep

  2. Seleccione el tipo de creación de sólido.

    3. Onshape recuerda la selección (Sólida, Superficie o Delgada) y abre el cuadro de diálogo con la última opción seleccionada en operaciones posteriores.

  3. Seleccione un tipo de operación de resultado:
    • Nuevo: mediante esta opción, se puede crear un nuevo sólido
    • Add - Add to an existing solid
    • Quitar: restar de un sólido existente
    • Hacer intersección: mantiene la intersección de dos (o más) sólidos
  4. Seleccione las caras o las regiones de boceto que desee barrer.
  5. Haga clic para activar el campo Trayectoria del barrido. Seleccione un segmento de línea o una curva en el boceto o una arista en la pieza.
  6. Seleccione un tipo de control de perfil:
  • Ninguno - Sin control de perfil (mantenga la relación del perfil con el plano global).
  • Mantenga la orientación del perfil - Mantenga la relación de perfil a lo largo de la ruta de barrido.

    Ejemplo del uso de la herramienta Barrido con Mantener la orientación del perfil

    Ejemplo de barrido con la opción Mantener la orientación del perfil seleccionada (arriba).

    Ejemplo del uso de la herramienta Barrido sin Mantener la orientación del perfil

    Un ejemplo de barrer sin mantener la orientación del perfil seleccionada (arriba).

  • Bloquear caras de perfil - Fija la cara o caras del perfil seleccionadas del barrido en su lugar.

  • Bloquear la dirección del perfil - Fija la dirección del perfil del barrido en su lugar. (Seleccione la dirección que desea bloquear).

  1. Si lo desea, seleccione la casilla Torsión y elija un tipo de Torsión en el menú desplegable:
    • Giros: permite especificar el número total de rotaciones que debe realizar el perfil antes de que finalice la trayectoria de barrido.
    • Ángulo: permite especificar el ángulo en el que debe girar el perfil al final de la trayectoria de barrido.
    • Paso: permite especificar la frecuencia en la que el perfil debe hacer una revolución completa alrededor de la trayectoria.
  2. Opcionalmente, seleccione la casilla Escala e introduzca un factor de escala. Esto le permite transformar el tamaño total del perfil de barrido proporcionalmente al final del barrido.
  3. Si es necesario, seleccione un ámbito de combinación (o Combinar con todo) para seleccionar las piezas con las que combinar la nueva pieza (adicional).
  4. Haga clic en Ícono de marca de verificación de aceptación.

Si la operación de barrido hace referencia a una cara o región de boceto que se encuentra a lo largo de la trayectoria del barrido (no en un extremo), la trayectoria se rompe donde el plano del perfil la toca, y el barrido se crea en ambas direcciones, por la longitud de la trayectoria del barrido.

Para obtener los mejores resultados, el perfil y la trayectoria deben estar en contacto.

  1. Haga clic en Ícono de la herramienta de operaciones Barrido para abrir el cuadro de diálogo Barrer:

    Captura de pantalla de la sección Superficie del cuadro de diálogo de barrido

  2. Seleccione el tipo de creación de superficie.

    3. Onshape recuerda la selección (Sólida, Superficie o Delgada) y abre el cuadro de diálogo con la última opción seleccionada en operaciones posteriores.

  3. Seleccione un tipo de operación de resultado:
    • Nuevo: mediante esta opción, se puede crear una superficie nueva
    • Agregar: mediante esta opción, se puede añadir a una superficie existente
  4. Seleccione las aristas y las curvas del boceto que desee barrer.
  5. Haga clic para activar el campo Trayectoria del barrido. Seleccione un segmento de línea o una curva en el boceto o en una arista.
  6. Seleccione un tipo de control de perfil:
  • Ninguno - Sin control de perfil (mantenga la relación del perfil con el plano global).
  • Mantenga la orientación del perfil - Mantenga la relación de perfil a lo largo de la ruta de barrido.

    • Ejemplo del uso de la herramienta Barrido con Mantener la orientación del perfil

    Ejemplo de barrido con la opción Mantener la orientación del perfil seleccionada (arriba).

    Ejemplo del uso de la herramienta Barrido sin Mantener la orientación del perfil

    Un ejemplo de barrer sin mantener la orientación del perfil seleccionada (arriba).

  • Bloquear caras de perfil - Fija la cara o caras del perfil seleccionadas del barrido en su lugar.

  • Bloquear la dirección del perfil - Fija la dirección del perfil del barrido en su lugar. (Seleccione la dirección que desea bloquear).

  1. Si lo desea, seleccione la casilla Torsión y elija un tipo de Torsión en el menú desplegable:
    • Giros: permite especificar el número total de rotaciones que debe realizar el perfil antes de que finalice la trayectoria de barrido.
    • Ángulo: permite especificar el ángulo en el que debe girar el perfil al final de la trayectoria de barrido.
    • Paso: permite especificar la frecuencia en la que el perfil debe hacer una revolución completa alrededor de la trayectoria.
  2. Opcionalmente, seleccione la casilla Escala e introduzca un factor de escala. Esto le permite transformar el tamaño total del perfil de barrido proporcionalmente al final del barrido.
  3. Si es necesario, seleccione un ámbito de combinación (o Combinar con todo) para seleccionar las piezas con las que combinar la nueva pieza (adicional).
  4. Haga clic en Ícono de marca de verificación de aceptación.

Si la operación de barrido hace referencia a una cara o región de boceto que se encuentra a lo largo de la trayectoria del barrido (no en un extremo), la trayectoria se rompe donde el plano del perfil la toca, y el barrido se crea en ambas direcciones, por la longitud de la trayectoria del barrido.

Para obtener los mejores resultados, el perfil y la trayectoria deben estar en contacto.

  1. Haga clic en Ícono de la herramienta de operaciones Barrido para abrir el cuadro de diálogo Barrer:

    Captura de pantalla de la sección Superficie del cuadro de diálogo de barrido

  2. Seleccione el tipo de creación Delgada.

    Captura de pantalla de la sección Sólido del cuadro de diálogo Sweep

    3. Onshape recuerda la selección (Sólida, Superficie o Delgada) y abre el cuadro de diálogo con la última opción seleccionada en operaciones posteriores.

  3. Seleccione un tipo de operación de resultado:
    • Nuevo: crea un nuevo barrido fino
    • Agregar: agrega a un sólido existente
    • Quitar: sustrae de un sólido existente
    • Intersect- Keep the intersection of two (or more) solids
  4. Seleccione la cara, la línea única, la región de boceto o el perfil de boceto que desee barrer.
  5. Haz una de las siguientes:
    • Para crear un barrido con un espesor simétrico, active la opción Plano medio y, a continuación, introduzca el valor Espesor.
    • Para especificar espesores de pared individuales, desactive la opción Plano medio. A continuación, ingrese el valor de Espesor de pared 1 y el valor de Espesor de pared 2. Haga clic en la flecha de Voltear pared para cambiar el Espesor 1 por el Espesor 2.
  6. Haga clic para activar el campo Trayectoria del barrido. Seleccione un segmento de línea o una curva en el boceto o una arista en la pieza.
  7. Seleccione un tipo de control de perfil:
    • Ninguno - Sin control de perfil (mantenga la relación del perfil con el plano global).
    • Mantenga la orientación del perfil - Mantenga la relación de perfil a lo largo de la ruta de barrido.

      • Ejemplo del uso de la herramienta Barrido con Mantener la orientación del perfil

      Ejemplo de barrido con la opción Mantener la orientación del perfil seleccionada (arriba).

      Ejemplo del uso de la herramienta Barrido sin Mantener la orientación del perfil

      Un ejemplo de barrer sin mantener la orientación del perfil seleccionada (arriba).

    • Bloquear caras de perfil - Fija la cara o caras del perfil seleccionadas del barrido en su lugar.

    • Bloquear la dirección del perfil - Fija la dirección del perfil del barrido en su lugar. (Seleccione la dirección que desea bloquear).

  8. Si lo desea, seleccione la casilla Torsión y elija un tipo de Torsión en el menú desplegable:
    • Giros: permite especificar el número total de rotaciones que debe realizar el perfil antes de que finalice la trayectoria de barrido.
    • Ángulo: permite especificar el ángulo en el que debe girar el perfil al final de la trayectoria de barrido.
    • Paso: permite especificar la frecuencia en la que el perfil debe hacer una revolución completa alrededor de la trayectoria.
  9. Opcionalmente, seleccione la casilla Escala e introduzca un factor de escala. Esto le permite transformar el tamaño total del perfil de barrido proporcionalmente al final del barrido.
  10. Seleccione la opción Recortar extremos para iniciar y terminar el barrido en el extremo de la trayectoria del barrido. Desactívela para crear caras finales tangentes a la trayectoria del barrido.

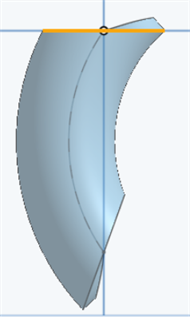

    Ejemplo de un barrido fino con la opción Recortar extremos desactivadaBarrido fino con la opción Recortar extremos desactivada

    Ejemplo de un barrido con la opción Recortar extremos desactivada.

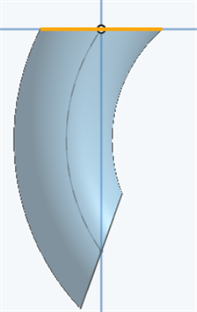

    Ejemplo de un barrido fino con la opción Recortar extremos activadaBarrido fino con la opción Recortar extremos activada

    Ejemplo de un barrido con la opción Recortar extremos activada.

  11. Si es necesario, seleccione un ámbito de combinación (o Combinar con todo) para seleccionar las piezas con las que combinar la nueva pieza (adicional).
  12. Haga clic en Ícono de marca de verificación de aceptación.

    Ejemplo de creación de un material nuevo que resulta en una pieza nueva

Si la operación de barrido hace referencia a una cara o región de boceto que se encuentra a lo largo de la trayectoria del barrido (no en un extremo), la trayectoria se rompe donde el plano del perfil la toca, y el barrido se crea en ambas direcciones, por la longitud de la trayectoria del barrido.

Para obtener los mejores resultados, el perfil y la trayectoria deben estar en contacto.

Nuevo - Crear nuevo material que dé como resultado una pieza nueva:

Ejemplo de creación de un material nuevo que resulta en una pieza nueva Ejemplo de creación de un material nuevo que resulta en una pieza nueva

Añadir: añadir material al material existente:

Ejemplo de adición de material nuevo a material existente

Al añadir material, tiene la opción de combinar dicho material con otras piezas que toquen o intersequen su geometría:

  • Si la geometría toca o interseca con una sola pieza, esa pieza se añadirá automáticamente al ámbito de combinación.
  • Si varias partes tocan o intersecan la geometría, hay ambigüedad y debe seleccionar con qué partes desea combinar (el ámbito de combinación).
  • Un acceso directo para seleccionar varias partes que se tocan o intersectan, puede marcar Combinar con todas para agregar todas las piezas que se tocan o intersectan al ámbito de combinación.

Si el valor Booleano se establece en Agregar, Quitar o Hacer intersección y no se establece nada en el ámbito de combinación, la operación generará un error. Para Nuevo, no hay ningún ámbito de combinación disponible, ya que Nuevo no es un factor booleano del resultado.

Quite el material del material existente; esta opción no está disponible para las superficies.

Ejemplo de quitar material del material existente

Deje el material solo donde la geometría haga intersección; esta opción no está disponible para las superficies.

Ejemplo de dejar material solo donde la geometría hace intersección

El ámbito de combinación está disponible con piezas y superficies y permite seleccionar la pieza o superficie específica con la que fusionar la pieza o superficie recién creada. De forma predeterminada, se selecciona Combinar todo. Puede desmarcar esa casilla para tener acceso al campo Ámbito de combinación y, a continuación, seleccionar la pieza o superficie con la que desea combinar. Las superficies deben combinarse con superficies y las piezas con piezas.

Ejemplo del ámbito de combinación Campo Ámbito de combinación Ejemplo del resultado del ámbito de combinación

Ámbito de combinación: con todas

Combinar con todas las piezas con las que la nueva pieza se cruza:

Ejemplo del ámbito de combinación: con todos

Ámbito de combinación: pieza en particular

Seleccione una pieza específica con la que desea combinar:

Ejemplo de ámbito de combinación: pieza particular
