Anotación de taladro/rosca

Creación de una anotación de taladro o rosca:

1. Haga clic en .
2. Seleccione un círculo que forme parte de una operación de taladro o una rosca que forme parte de una operación de rosca externa.

3. Arrastre para colocar la anotación.

   Si la selección formaba parte de una operación de taladro, los valores de precisión, tolerancia, tolerancia de clase de ajuste y tolerancia de clase de eje de esa operación se aplican automáticamente. Para anular estos valores, consulte la sección Edición de una anotación que aparece más adelante.

La línea indicativa incluye un nodo móvil a lo largo del segmento horizontal.

Puede añadir varias líneas indicativas a más taladros, siempre que los taladros tengan el mismo tamaño:

1. Haga clic con el botón derecho en la anotación y seleccione Añadir línea indicativa.
2. Haga clic en otro taladro.
3. Repita la operación, según sea necesario, para añadir líneas indicativas a tantos taladros del mismo tamaño como sea necesario.

Al mover el mouse para colocar la anotación, notará líneas finas, rojas y discontinuas a medida que el cursor pasa cerca de otras entidades (que se muestran a continuación a la derecha de la flecha azul). Se trata de líneas de inferencias a las que puede alinear la cota; simplemente haga clic cuando vea que aparece la línea para alinear la cota con esa línea.

Las anotaciones se pueden editar una vez que se colocan: haga doble clic en la anotación para abrir el panel:

Utilice el panel para editar características como:

• Encima del texto: permite introducir el texto o símbolo que aparecerá encima del valor de cota.
• Texto del prefijo: permite introducir el texto que debe aparecer como prefijo del valor de cota.

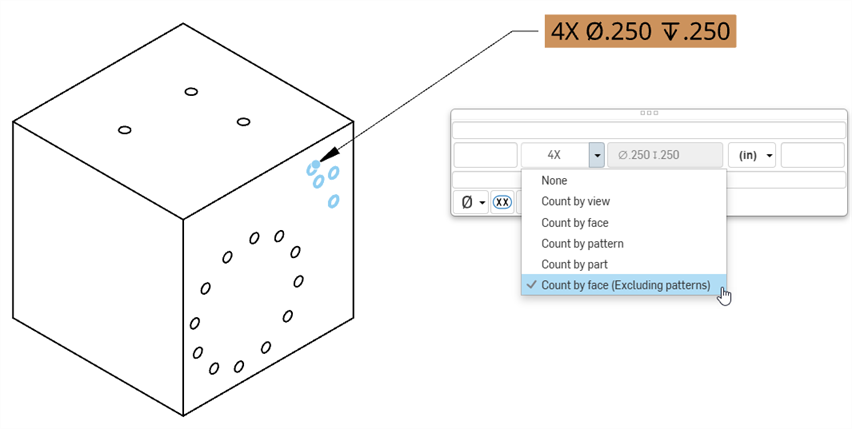

• Tipo de recuento: utilice el menú desplegable para seleccionar un tipo de recuento para la llamada.



  Si la anotación se coloca en un taladro que forma parte de un patrón, la opción Recuento por cara (excluyendo patrones) deja de estar disponible.

• Unidades: permite seleccionar las unidades deseadas. La unidad seleccionada se muestra en la etiqueta desplegable.
• Sufijo de texto: permite introducir el texto que debe aparecer como sufijo del valor de cota.
• Debajo del texto: permite introducir el texto o símbolo que aparecerá debajo del valor de cota.

• Menú desplegable Símbolo: permite seleccionar un símbolo para insertarlo desde el menú desplegable.

• Cota de inspección: permite añadir o quitar un marco ovalado alrededor de la cota para indicar que se trata de una cota de inspección.
• Selección Cota única o Cota doble: las cotas dobles pueden ser superiores/inferiores o de lado a lado.

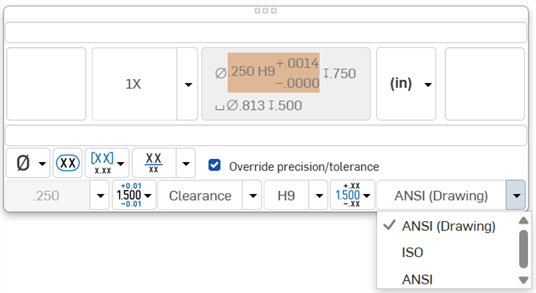

• You can set precision and tolerance precision per parameter by checking the Override precision/tolerance box:



  Use the menus to select a new precision and/or tolerance for the selected hole/thread or collection of holes created by the feature.
  • Precisión: seleccione la profundidad de la precisión de la unidad (de cero a 8 decimales).
  • Tolerancia: seleccione Ninguna, Simétrica, Desviación, Límites, Básica, MÍN., MÁX., Ajustar, Ajustar con tolerancia o Ajustar (solo tolerancia).
    • Defina la tolerancia superior e inferior (disponible para Simétrica, Desviación y Límites)

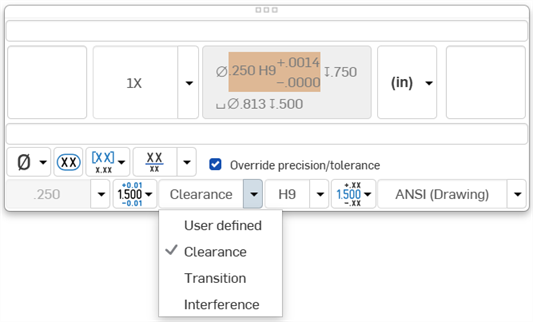

    • Seleccione el tipo de ajuste del menú desplegable (disponible para Ajuste, Ajustar con tolerancia o Ajuste [solo tolerancia]). Seleccione Definido por el usuario, Holgura, Transición o Interferencia.

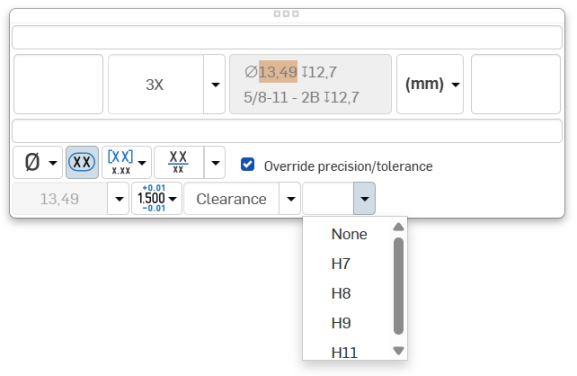

    • Seleccione la clase de taladro del menú desplegable (disponible para Ajuste, Ajustar con tolerancia o Ajuste [solo tolerancia]). Seleccione Ninguno o cualquiera de las demás opciones de la clase de taladro, que varían en función de los demás parámetros del valor de la opción Anotación del taladro/rosca.



    • Defina la profundidad de precisión de las unidades de la opción Tolerancia de ajuste, de 0 a 8 decimales (disponible para Ajustar con tolerancia o Ajuste [solo tolerancia]).



    • Establecer la visibilidad de la clase de eje (disponible para las opciones Ajustar y Ajustar con tolerancia):
      • La información de la clase de ajuste del eje está oculta de manera predeterminada en las llamadas de agujeros y en las tablas de agujeros de los dibujos.
      • Haga clic en el botón Cambiar la visibilidad de la clase de eje para cambiar entre los estilos de visualización.
      • Haga clic en el menú desplegable Alternar la visibilidad de la clase de eje para seleccionar un estilo de visualización.

La siguiente imagen muestra un dibujo de orificio para grifo de tubería cónica ANSI:

Las roscas en los orificios roscados y cónicos se indican mediante líneas discontinuas para los dibujos ANSI y el contorno 3/4 apropiado para los dibujos ISO. A continuación se muestra un dibujo ANSI:

Cuando una pieza ocluye parte de la rosca, las roscas ocluidas no se muestran, como se ve a continuación:

En el caso de los taladros roscados, la representación de la herramienta de roscado separándose de la pieza de trabajo es una transición cónica de 45 grados que se extiende desde las roscas externa e interna hasta el arista del cilindro (se indica en rojo a continuación):

Para mostrar/ocultar líneas de rosca:

1. Haga clic derecho en la vista.
2. Seleccione Mostrar/Ocultar roscas (para activar y desactivar las líneas de rosca).

En la imagen siguiente, se muestra una rosca en un perno de norma ANSI de 3/4 de pulgada con 10 roscas por pulgada:

Los pernos con un chaflán aplicado a través de la operación Rosca externa tienen líneas discontinuas que representan las roscas en la vista de dibujo:

Los pernos con una socavación aplicada mediante la operación Rosca externa muestran tanto la socavación como las líneas de rosca recortadas en la vista de dibujo:

Para aplicar un estilo a una anotación, haga lo siguiente:

1. Haga clic en la anotación a la que desee aplicar estilo y, a continuación, haga clic en el ícono del panel Estilos en el lado derecho de la página:



2. De esta forma, se abre el panel Estilos, donde puede editar la fuente, la altura del texto, el color, la punta de flecha y la justificacióin de texto de la anotación:
