Zeichnen Sie einen Bogen, indem Sie den Mittelpunkt, Startpunkt und die Endpunkte definieren.

Das Skizzen-Tool „Mittelpunktbogen“ erstellt einen Bogen, indem es Mittelpunkt, Start- und Endpunkt definiert.

Klicken Sie auf das Skizzen-Feature in der Feature-Symbolleiste, um eine neue Skizze zu erstellen. Wählen Sie eine Ebene im Grafikbereich aus.

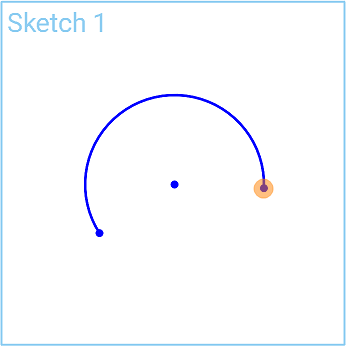

Klicken Sie in der Skizzen-Symbolleiste auf das Skizzen-Tool „Mittelpunktbogen“. Klicken Sie, um den Mittelpunkt des Bogens festzulegen. Klicken Sie auf den Startpunkt des Bogens, wodurch der Bogenradius festgelegt wird. Klicken Sie auf den Endpunkt des Bogens. Optional können Sie direkt nach der Erstellung des Bogens einen numerischen Wert für den Radius eingeben und die Eingabetaste auf Ihrer Tastatur drücken, um den Bogen zu bemessen.

Um einen Tangentialbogen zu erstellen, können Sie das Skizzen-Tool „Tangentialbogen“ verwenden. Alternativ können Sie auch das Skizzen-Tool „Mittelpunktbogen“ verwenden. In diesem Beispiel wird ein tangentialer Bogen entlang einer Seite des Rechtecks erstellt. Wählen Sie in der Skizzen-Symbolleiste das Skizzen-Tool „Mittelpunktbogen“ aus. Bewegen Sie den Mauszeiger über die Kante des Rechtecks, bis Sie das Feld für den Mittelpunkt der Skizze sehen. Klicken Sie, um den Mittelpunkt des Bogens festzulegen. Bewegen Sie den Mauszeiger über die Ecke der Kante des Rechtecks, bis Sie das Ableitungsfeld sehen. Klicken Sie, um den Startpunkt des Bogens festzulegen. Bewegen Sie den Mauszeiger über die gegenüberliegende Ecke der Kante des Rechtecks, bis Sie das Ableitungsfeld sehen, und klicken Sie, um das Ende des Bogens zu erstellen.

Schritte

  1. Klicken Sie auf Symbol für das Feature-Tool „Mittelpunktbogen“.
  2. Klicken Sie auf einen Mittelpunkt auf einem Skizzenelement.
  3. Klicken Sie auf den Startpunkt.
  4. Klicken Sie auf den Endpunkt.
  5. Optional können Sie direkt nach der Erstellung des Bogens einen numerischen Wert für den Radius eingeben (oder „=#“ eingeben, um eine Variable einzugeben) und die Eingabetaste drücken. Dadurch wird der Bogen bemaßt, ohne dass Sie das Bemaßungs-Tool verwenden müssen.

Um eine Variable in ein beliebiges Bemaßungsfeld einzugeben, nachdem die Geometrie bereits erstellt wurde, ist das Gleichheitszeichen (=) nicht erforderlich. Geben Sie „#“ ein, um eine Variable einzugeben.

Zeichnen Sie einen Bogen, indem Sie den Mittelpunkt, Startpunkt und die Endpunkte definieren.

Schritte

  1. Tippen Sie auf Symbol für das Feature-Tool „Mittelpunktbogen“, um den Startpunkt (Mittelpunkt) des Bogens festzulegen.
  2. Um einen Endpunkt des Bogens festzulegen, tippen Sie entweder erneut auf Symbol für das Feature-Tool „Mittelpunktbogen“ oder berühren den Bildschirm, ziehen und lassen dann los.
  3. Um einen weiteren Endpunkt des Bogens festzulegen, tippen Sie entweder erneut auf Symbol für das Feature-Tool „Mittelpunktbogen“ oder berühren den Bildschirm, ziehen und lassen dann los.

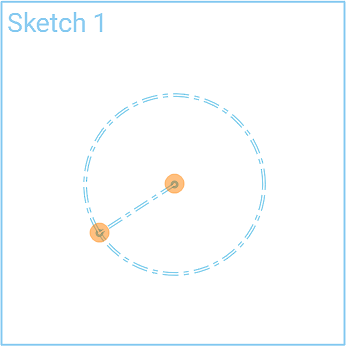

Beispiel für die Verwendung des Tools „Mittelpunktbogen“, Auswahl des Mittelpunkts

Beispiel für die Verwendung des Tools „Mittelpunktbogen“, Auswahl des zweiten Punkts

Zeichnen Sie einen Bogen, indem Sie den Mittelpunkt, Startpunkt und die Endpunkte definieren.

Schritte

  1. Tippen Sie auf Symbol „Mittelpunktbogen“, um den Startpunkt (Mittelpunkt) des Bogens festzulegen.
  2. Um einen Endpunkt des Bogens festzulegen, tippen Sie entweder erneut auf Symbol „Mittelpunktbogen“ oder berühren den Bildschirm, ziehen und lassen dann los.
  3. Um einen weiteren Endpunkt des Bogens festzulegen, tippen Sie entweder erneut auf Symbol „Mittelpunktbogen“ oder berühren den Bildschirm, ziehen und lassen dann los.

Beispiel für die Verwendung des Tools „Mittelpunktbogen“, Auswahl des Mittelpunkts

Beispiel für die Verwendung des Tools „Mittelpunktbogen“, Auswahl des zweiten Punkts
