Erstellen Sie mehrere Instanzen von Skizzenelementen einheitlich in eine oder zwei Richtungen.

Um mehrere Musterinstanzen der Skizze zu erstellen, wählen Sie zunächst die Skizze aus, klicken Sie dann auf „Lineares Muster“. Sie sehen nun zwei Pfeile, die in die vertikale und horizontale Richtung weisen. Wenn Sie weitere Instanzen erstellen möchten, doppelklicken Sie einfach auf die Zahl, geben eine neue Zahl ein und drücken die Eingabetaste. Darauf werden weitere Instanzen erstellt. Sie können den Pfeil anpassen, um den Abstand zwischen den Instanzen einzustellen.

Auch hier können Sie auf die Zahl doppelklicken, eine neue Zahl für die Anzahl der Instanzen eingeben, die Eingabetaste drücken – und schon haben Sie weitere Instanzen erstellt. Wenn Sie möchten, können Sie auch auf die Zahl doppelklicken, um den Wert numerisch einzugeben. Wenn Sie z. B. einen Abstand von 10 cm haben möchten, können Sie ihn einfach dort eingeben.

Sie können auch das Pfeilende anpassen, um den Winkel der Musterinstanzen einzustellen. Dadurch werden sowohl der Winkel als auch der Abstandswert angepasst. Wenn Sie mit der Platzierung aller Instanzen zufrieden sind, drücken Sie die linke Maustaste. Dadurch werden die Instanzen übernommen und entsprechend platziert.

Schritte

  1. Wählen Sie eine oder mehrere Skizzeneinheiten für das Muster aus. Klicken Sie dann auf Symbol „Lineare Muster aus Skizzen“. Das anfängliche Muster wird erstellt:

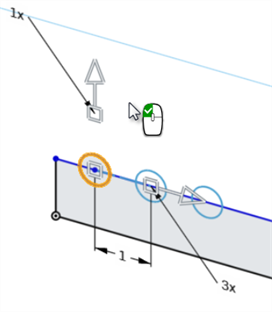

    Beispiel eines Ausgangsmusters, das mit dem Tool „Lineare Muster aus Skizzen“ erstellt wurde

  2. Passen Sie das Muster mit den Tools zur Bearbeitung von Skizzenmustern an:

    Anzahl der Instanzen im Muster

    Doppelklicken Sie, um die Anzahl der Instanzen im Muster einzugeben.



    Den Winkel eines offenen Musters angebenKlicken und ziehen Sie, um den Winkel eines offenen Muster festzulegen. Das Muster bleibt geöffnet, wenn sich die Anzahl der Instanzen ändert.



    Winkelwert eines offenen Musters

    Doppelklicken Sie, um einen Winkelwert für ein offenes Muster einzugeben (sichtbar durch Klicken auf das Pfeil-Symbol).



    Den Abstand zwischen Elementen angeben

    Doppelklicken Sie, um den Abstand zwischen Elementen anzugeben.

  3. Bewegen Sie die Maus in den weißen Bereich. Das angezeigte Symbol ist eine Maus mit einer grünen Schaltfläche. Klicken Sie, um zu dies zu übernehmen und das Skizzenmuster festzulegen.

Muster bearbeiten

  1. Doppelklicken Sie in der Feature-Liste auf die Skizze, um den Modus für die Skizzenbearbeitung aufzurufen.

  2. Zeigen Sie mit der Maus auf eine Instanz im Muster und rechtsklicken Sie auf das angezeigte Muster-Symbol.
    Angezeigtes Muster-Symbol, wenn Sie den Mauszeiger über die Musterinstanz bewegen

  3. Klicken Sie auf Muster bearbeiten.

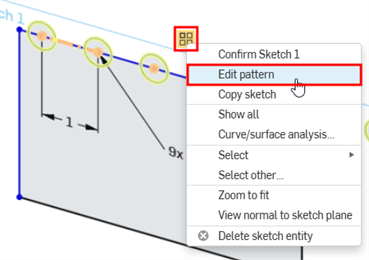

    Muster-Symbol-Menü mit „Muster bearbeiten“ hervorgehoben

  4. Nehmen Sie bei Bedarf Anpassungen am Muster vor.

  5. Klicken Sie im Dialogfenster Skizze auf das grüne Häkchen, um Ihre Änderungen zu bestätigen.

Tipps

  • Kreismuster sind standardmäßig geschlossene Muster (360 o). Klicken Sie auf den Manipulator (Pfeilkopf) und ziehen Sie ihn, um den Winkelwert zu ändern und ein offenes Muster zu erstellen.
  • Kreismuster werden anfänglich um den Ursprung erstellt (jedoch nicht darauf beschränkt). Klicken und ziehen Sie das Symbol „Zentrum“, um das Muster neu zu positionieren und seine Größe anzupassen.
  • Sie können jede beliebige Skizzeneinheit im Muster löschen, ohne dass die Integrität des Musters beeinträchtigt wird. Wenn Sie die Anzahl der Vorkommen von Skizzeneinheiten ändern, wird eine gelöschte Einheit nicht wiederhergestellt. Der Platz für diese Einheit bleibt leer.

Informationen zu linearen Mustern aus Skizzen finden Sie unter Lineare Muster aus Skizzen.

Tipps

  • Sie können jede beliebige Skizzeneinheit im Muster löschen, ohne dass die Integrität des Musters beeinträchtigt wird. Wenn Sie die Anzahl der Vorkommen von Skizzeneinheiten ändern, wird eine gelöschte Einheit nicht wiederhergestellt. Der Platz für diese Einheit bleibt leer.
  • Ziehen Sie in linearen Skizzenmustern das untere Ende des Pfeilmanipulators, um das Muster in einem Winkel zu positionieren.
  • Wenn Sie mehr als zehn Musterelemente erstellen, zeigt das System nur die ersten zehn an, damit es beim Neuaufbau der Vorschau zu keiner Leistungsminderung kommt.

    Beispiel des Systems, das nur die ersten 10 Elemente in einem Studio anzeigt (um Leistungseinbrüche zu vermeiden)

    Beispiel eines Systems, das nur die ersten 10 Elemente anzeigt, um Leistungseinbrüche zu vermeiden

Weitere Informationen finden Sie unter Kreismuster aus Skizzen.

Erstellen Sie mehrere Instanzen von Skizzenelementen einheitlich in eine oder zwei Richtungen.

Schritte

  1. Tippen Sie auf das Tool für lineare Muster aus Skizzen
  2. Wählen Sie durch Tippen die Skizze oder Skizzen für das Muster aus.

    Ein erstes Muster wird erstellt. Der Abstand zwischen den Skizzenelementen, die das Muster bilden, wird als Nummer angezeigt. Die Anzahl der Skizzenelement-Instanzen wird als „NummerX“ angegeben.

  3. Doppeltippen Sie auf einen Abstands- oder Instanzenwert, um ihn zu bearbeiten.
  4. Berühren und ziehen Sie die quadratischen Manipulatoren, um die Achse dieser Instanzenreihe anzupassen.
  5. Berühren und ziehen Sie die Pfeilmanipulatoren, um den Abstand zwischen den Elementen anzupassen.
  6. Doppeltippen Sie, um die Bearbeitung des linearen Musters aus Skizzen zu beenden.

Beispiel für die Verwendung des Tools „Lineare Muster aus Skizzen“ bei der Auswahl des Kreises in der Skizze, auf dem das Muster basiert

Beispiel für die Verwendung des Tools „Lineare Muster aus Skizzen“ bei der Erstellung zusätzlicher Kreise mit dem Tool „Lineare Muster aus Skizzen“

Beispiel für die Verwendung des Tools „Lineare Muster aus Skizzen“ nach der Mustererstellung

Tipps

  • Sie können jedes beliebige Skizzenelement im Muster ändern, ohne dass die Integrität des Musters beeinträchtigt wird. Wenn Sie die Anzahl der Vorkommen von Skizzenelementen ändern, wird ein gelöschtes Element nicht wiederhergestellt. Der Platz für dieses Element bleibt leer.
  • Wenn Sie mehr als zehn Musterelemente erstellen, zeigt das System nur die ersten zehn an, damit es beim Neuaufbau der Vorschau zu keiner Leistungsminderung kommt.

Informationen finden Sie unter Kreismuster aus Skizzen.

Erstellen Sie mehrere Instanzen von Skizzenelementen einheitlich in eine oder zwei Richtungen.

Schritte

  1. Tippen Sie auf das Tool für lineare Muster aus Skizzen
  2. Wählen Sie durch Tippen die Skizze oder Skizzen für das Muster aus.

    Ein erstes Muster wird erstellt. Der Abstand zwischen den Skizzenelementen, die das Muster bilden, wird als Nummer angezeigt. Die Anzahl der Skizzenelement-Instanzen wird als „NummerX“ angegeben.

  3. Doppeltippen Sie auf einen Abstands- oder Instanzenwert, um ihn zu bearbeiten.
  4. Berühren und ziehen Sie die quadratischen Manipulatoren, um die Achse dieser Instanzenreihe anzupassen.
  5. Berühren und ziehen Sie die Pfeilmanipulatoren, um den Abstand zwischen den Elementen anzupassen.
  6. Doppeltippen Sie, um die Bearbeitung des linearen Musters aus Skizzen zu beenden.

Beispiel für die Verwendung des Tools „Lineare Muster aus Skizzen“ bei der Auswahl des Kreises in der Skizze, auf dem das Muster basiert

Beispiel für die Verwendung des Tools „Lineare Muster aus Skizzen“ bei der Erstellung zusätzlicher Kreise mit dem Tool „Lineare Muster aus Skizzen“

Beispiel für die Verwendung des Tools „Lineare Muster aus Skizzen“ nach der Mustererstellung

Tipps

  • Sie können jedes beliebige Skizzenelement im Muster ändern, ohne dass die Integrität des Musters beeinträchtigt wird. Wenn Sie die Anzahl der Vorkommen von Skizzenelementen ändern, wird ein gelöschtes Element nicht wiederhergestellt. Der Platz für dieses Element bleibt leer.
  • Wenn Sie mehr als zehn Musterelemente erstellen, zeigt das System nur die ersten zehn an, damit es beim Neuaufbau der Vorschau zu keiner Leistungsminderung kommt.

Informationen finden Sie unter Kreismuster aus Skizzen.
