Verwenden Sie Verknüpfungen, um Freiheitsgrade zwischen Verknüpfungen zu beschränken.

Arten von Beziehungen

Onshape bietet derzeit folgende Arten von Beziehungen an:

  • Zahnradbeziehung: Setzen Sie zwei Verknüpfungen mit Rotationsfreiheitsgraden miteinander in Beziehung.
  • Zahnstange-Ritzel-Beziehung: Setzen Sie eine Verknüpfung mit einem Drehfreiheitsgrad mit einer Verknüpfung mit einem linearen Freiheitsgrad in Beziehung.
  • Schraubbeziehung: Beschränken Sie den Rotationsfreiheitsgrad in einer zylindrischen Verknüpfung mit dem Verschiebungsfreiheitsgrad in der gleichen zylindrischen Verknüpfung.
  • Lineare Beziehung: Beschränken Sie die lineare Bewegung zwischen zwei Verknüpfungen für ein konstantes Veränderungsverhältnis.

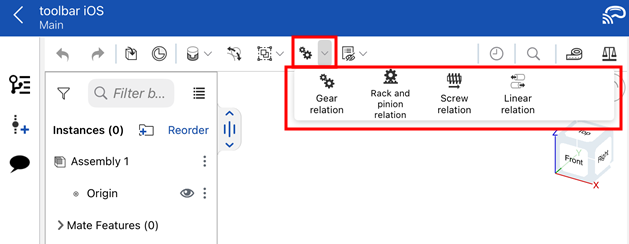

Baugruppen-Symbolleiste mit hervorgehobenem Feature-Symbol „Beziehungen“

Beschränken Sie mittels Beziehungen die Freiheitsgrade zwischen Verknüpfungen. Onshape bietet derzeit die folgenden Beziehungstypen:

Schritte

So fügen Sie eine Beziehung hinzu:

  1. Wählen Sie eines der Symbole für Beziehungen aus.
  2. Wählen Sie in der Hauptliste der Verknüpfungs-Features (oder in der Liste der Features in einer der aktuellen Unterbaugruppen) die erforderlichen Verknüpfungen aus, die beschränkt werden sollen.
  3. Überprüfen Sie im Dialogfenster „Beziehung“, ob der gewünschte Beziehungstyp ausgewählt ist:

    Dialogfenster „Zahnstange und Ritzel“ zur Überprüfung, ob der gewünschte Beziehungstyp ausgewählt ist

  4. Wählen Sie die benötigten Verknüpfungen entweder im Modell oder aus der Liste der Verknüpfungs-Features aus.
  5. Definieren Sie bei Bedarf einen Freiheitsgrad für diese Verknüpfung:
    1. Wenn Sie Verknüpfungen auswählen, die genau die für die Beziehung erforderlichen Freiheitsgrade haben, zeigt Onshape für jede einzelne Verknüpfung den Freiheitsgrad im Dialogfenster an.

      Die Symbole zeigen die Freiheitsgrade der einzelnen Verknüpfungen an: lineare Bewegung entlang der Z-Achse für die Gleitverknüpfung und Drehbewegung um die Z-Achse für die Drehverknüpfung.

    1. Wenn Sie Verknüpfungen mit mehr als für die Beziehung erforderlichen Freiheitsgraden auswählen, wird ein zweites Dialogfenster angezeigt, in dem der gewünschte Freiheitsgrad für jede ausgewählte Verknüpfung bestimmt werden kann.
  1. Geben Sie den Abstand pro Rotation an (sowie die Einheiten, wenn Sie nicht die Standardeinheiten verwenden).
  2. Sobald die entsprechenden Freiheitsgrade für beide Verknüpfungen ausgewählt sind, wird das Dialogfenster ausgefüllt und kann akzeptiert werden.

Sie können in Baugruppen Ausdrücke und trigonometrische Funktionen in Ziffernfeldern verwenden.

Beispiel für die Symbolleiste „Beziehungen“ mit verschiedenen Beziehungen

Beschränken Sie mittels Beziehungen die Freiheitsgrade zwischen Verknüpfungen. Onshape bietet derzeit die folgenden Beziehungstypen:

  • Zahnradbeziehung: erzeugt ein konstantes Verhältnis einer Winkelrotation zwischen Verknüpfungen
  • Zahnstange-Ritzel-Beziehung: setzt den Rotationsfreiheitsgrad einer Drehverknüpfung mit dem linearen Freiheitsgrad einer Gleitverknüpfung in Beziehung
  • Schraubbeziehung : schränkt den rotatorischen Freiheitsgrad in einer zylindrischen Verknüpfung auf den translatorischen Freiheitsgrad in derselben zylindrischen Verknüpfung ein
  • Lineare Beziehung: beschränkt die lineare Beziehung zwischen zwei Gleitverknüpfungen für ein konstantes Veränderungsverhältnis

Schritte

So fügen Sie eine Beziehung hinzu:

  1. Wählen Sie eines der Symbole für Beziehungen aus.
  2. Wählen Sie in der Hauptliste der Verknüpfungs-Features (oder in der Liste der Features in einer der aktuellen Unterbaugruppen) die erforderlichen Verknüpfungen aus.
  3. Überprüfen Sie im Dialogfenster „Beziehung“, ob der gewünschte Beziehungstyp ausgewählt ist, und geben Sie die erforderlichen Informationen ein.

Dialogfenster „Beziehungen“ mit Zahnradbeziehung

Die Beziehung ist nur dann erfolgreich, wenn die ausgewählten Verknüpfungen für den ausgewählten Beziehungstyp geeignet sind.

Beispiel für die Symbolleiste „Beziehungen“ mit verschiedenen Beziehungen

Beschränken Sie mittels Beziehungen die Freiheitsgrade zwischen Verknüpfungen. Onshape bietet derzeit die folgenden Beziehungstypen:

  • Zahnradbeziehung: erzeugt ein konstantes Verhältnis einer Winkelrotation zwischen Verknüpfungen
  • Zahnstange-Ritzel-Beziehung: setzt den Rotationsfreiheitsgrad einer Drehverknüpfung mit dem linearen Freiheitsgrad einer Gleitverknüpfung in Beziehung
  • Schraubbeziehung: beschränkt den Rotationsfreiheitsgrad in einer zylindrischen Verknüpfung auf den Verschiebefreiheitsgrad in der gleichen zylindrischen Verknüpfung
  • Lineare Beziehung: beschränkt die lineare Beziehung zwischen zwei Gleitverknüpfungen für ein konstantes Veränderungsverhältnis

Schritte

So fügen Sie eine Beziehung hinzu:

  1. Wählen Sie eines der Symbole für Beziehungen aus.
  2. Wählen Sie in der Hauptliste der Verknüpfungs-Features (oder in der Liste der Features in einer der aktuellen Unterbaugruppen) die erforderlichen Verknüpfungen aus.
  3. Überprüfen Sie im Dialogfenster „Beziehung“, ob der gewünschte Beziehungstyp ausgewählt ist, und geben Sie die erforderlichen Informationen ein.

Dialogfenster „Beziehungen“ mit Zahnradbeziehung

Die Beziehung ist nur dann erfolgreich, wenn die ausgewählten Verknüpfungen für den ausgewählten Beziehungstyp geeignet sind.
