Benannte Ansichten

So erstellen Sie eine Ansicht und benennen sie, um sie zur späteren Verwendung abzurufen:

1. Rotieren Sie Ihr Modell in die gewünschte Ansicht. Beispiel:



2. Wählen Sie optional „Perspektive einschalten“ und/oder „In Fenster zoomen“ aus. Sie können auch eine Schnittansicht erstellen (aktivieren Sie „Schnittansicht“) und die Schnittansicht anpassen.

   Die perspektivische Ansicht zeigt den relativen Abstand vom Blickpunkt zum Modell und erzeugt, während sich der Blickpunkt (oder eine imaginäre Kamera) dem Modell nähert, einen Fluchtpunkt.

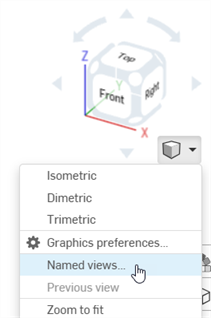

3. Öffnen Sie das Ansichts-Tools-Menü und wählen Sie „Benannte Ansichten“ aus:

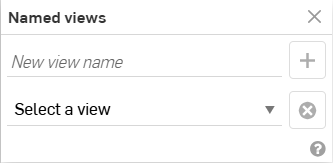

4. Geben Sie im Dialogfenster im ersten Feld einen Namen für die Ansicht ein:



5. Klicken Sie auf das Pluszeichen.
6. Die Ansicht (der Name) wird im nächsten Feld gespeichert:

Sie können pro Arbeitsbereich unbegrenzt viele benannte Ansichten erstellen.

So löschen Sie eine benannte Ansicht:

1. Wählen Sie im zweiten Feld die Ansicht aus:
2. Klicken Sie auf das Symbol .

Um das Dialogfenster „Benannte Ansichten“ zu öffnen, verwenden Sie die Tastaturbefehle Umschalt+v. Dadurch wird das Dialogfenster neben dem Dropdown-Ansichtswürfel geöffnet, sofern das Dialogfenster „Benannte Ansichten“ nicht früher umpositioniert wurde. Wenn dies der Fall ist, wird es in seiner früheren Position geöffnet.

Wenn die Grafik in einer Position ist, die einer benannten Ansicht entspricht, wenn das Dialogfenster „Benannte Ansicht“ geöffnet wird, wird diese Ansicht automatisch im Dropdown-Menü des Dialogfensters ausgewählt.

Sie können Ansichten erstellen und benennen, um sie zu einem späteren Zeitpunkt in einem Arbeitsbereich zu verwenden. Benannte Ansichten erfassen die Perspektive, die Zoomskalierung und die Ausrichtung der aktuellen Ansicht.

So erstellen Sie eine Ansicht und benennen sie, um sie zur späteren Verwendung abzurufen:

1. Rotieren Sie Ihr Modell in die gewünschte Ansicht, zum Beispiel:

2. Tippen Sie optional auf den Ansichtswürfel (siehe oben, links vom blauen Pfeil) und wählen Sie „Perspektive einschalten“ und/oder „In Fenster zoomen“ aus. Sie können auch eine Schnittansicht erstellen (aktivieren Sie „Schnittansicht“) und die Schnittansicht anpassen.

   Die perspektivische Ansicht zeigt den relativen Abstand vom Blickpunkt zum Modell und erzeugt, während sich der Blickpunkt (oder eine imaginäre Kamera) dem Modell nähert, einen Fluchtpunkt.

3. Rufen Sie das Menü „Ansichtswürfel“ auf, indem Sie auf den Ansichtswürfel und anschließend auf „Benannte Ansichten“ tippen:



4. Geben Sie im Dialogfenster im ersten Feld einen Namen für die Ansicht ein oder tippen Sie auf „Ansicht auswählen“, um eine zuvor gespeicherte Ansicht auszuwählen:



5. Tippen Sie auf das Häkchen.

So löschen Sie eine benannte Ansicht:

1. Tippen Sie im zweiten Feld des Dialogfensters „Benannte Ansichten“ auf „Ansicht auswählen“.
2. Wischen Sie mit dem Finger von rechts nach links über die gewünschte Ansicht, um sie zu löschen.
