„Tangentialkanten sichtbar“, „Phantom“ und „Entfernt“
Verfügbar in: Part Studios, Baugruppen
Tangentialkanten sind Kanten, die zwischen einer Kurve und einer linearen Kante gebildet werden, z. B. aus Verrundungen oder glatten Kanten.
Optionen für Tangentialkanten

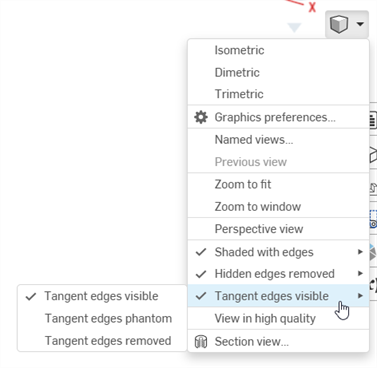

Um die visuelle Behandlung von Tangentiallinien auszuwählen, wählen Sie zuerst die Kamera und Rendering-Optionen und dann einen der folgenden drei Ansichtsmodi aus:
- Tangentialkanten sichtbar: Tangentialkanten werden als durchgehende Linien dargestellt. Dies ist die Standardeinstellung.
- Tangentialkanten – Phantom: Tangentialkanten werden als gestrichelte Linien dargestellt (in manchen Systemen auch als Schriftart bezeichnet).
- Tangentialkanten entfernt: Tangentialkanten werden aus der Ansicht entfernt.
Drei verschiedene Optionen für Tangentialkanten, von links nach rechts: Sichtbar (Standard), Phantom und Entfernt.
Tangentialkanten sind derzeit nur für neu erstellte Modelle in einem Part Studio oder einer Baugruppe und nur auf der Browser-Plattform verfügbar.
