Verfügbar in: Part Studios

Mit „Begrenzungskanten hervorheben“ können Sie Bohrungen und Unterbrechungen in einem Modell anzeigen (einschließlich Lamellenkanten von zu reparierenden Oberflächen). Diese Funktion ist besonders hilfreich beim Importieren von Bauteilen mit beschädigten Oberflächen.

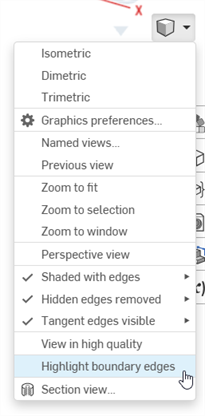

  1. Wählen Sie die Kamera und Rendering-Optionen und dann Begrenzungskanten hervorheben aus:

    Kamera und Rendering-Optionen: Begrenzungskanten hervorheben

  2. Kanten, die repariert werden müssen, erkennen Sie an den durchgehend roten Linien (wenn die Kanten sichtbar sind) bzw. an gestrichelten roten Linien (wenn die Kanten ausgeblendet sind):

    Beispiel für „Begrenzungskanten hervorheben“

Weitere Informationen finden Sie unter Importierte Modelle reparieren.
