Verbindungsanalyse
Verfügbar in: Skizzen, Part Studios
Die Verbindungsanalyse bewertet oder meldet die Verbindung zwischen Kurven und Oberflächen in einer Skizze oder einem Part Studio. Wählen Sie zwei Kurven, Flächen oder eine beliebige Kombination aus beiden aus, um zu analysieren, ob die Verbindung die G0-, G1-, G2- und/oder G3-Kontinuität erfüllt. Endpunkte mit mehreren Verbindungen werden nicht analysiert.
Schritte
-
Klicken Sie in einem Part Studio unten rechts in der Benutzeroberfläche auf das Symbol „Analyse-Tools anzeigen“ (
). -
Wählen Sie im Menü „Verbindungsanalyse“ aus, um das Dialogfenster Verbindungsanalyse zu öffnen:
-

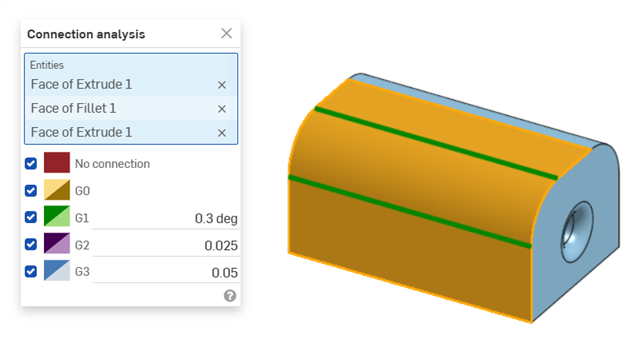

Wählen Sie die zu analysierenden Kurven oder Oberflächen aus. Das Dialogfenster wird bei der Auswahl automatisch mit Ergebnissen gefüllt, zusammen mit farblich abgestimmten Indikatoren im Grafikbereich:

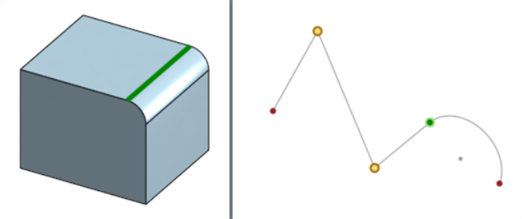

Die Oberflächenanalyse zeigt die Kontinuität entlang der Kante zwischen den beiden ausgewählten Flächen an (siehe unten links). Die Kurvenanalyse zeigt die Kontinuität am Verbindungspunkt zwischen den beiden ausgewählten Kurven an (siehe unten rechts). Kanten und Punkte sind farblich gekennzeichnet, basierend auf ihrer Kontinuität:
Beispiele
-

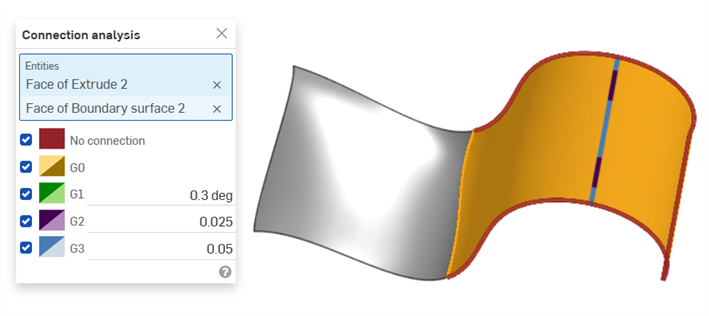

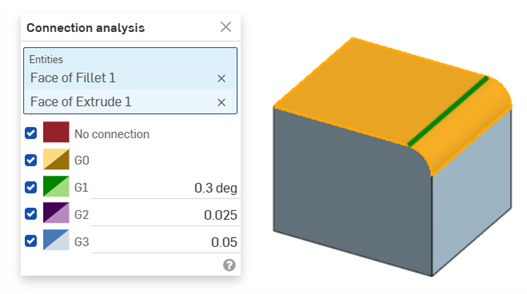

2 Flächen:
-

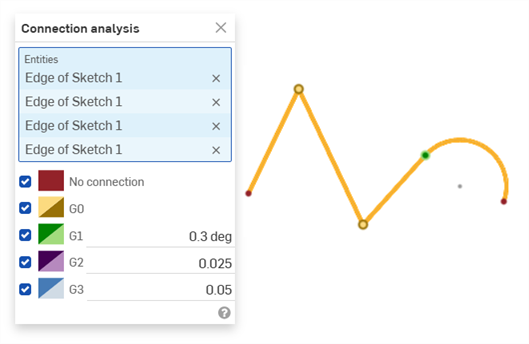

Skizzenkurven:
-

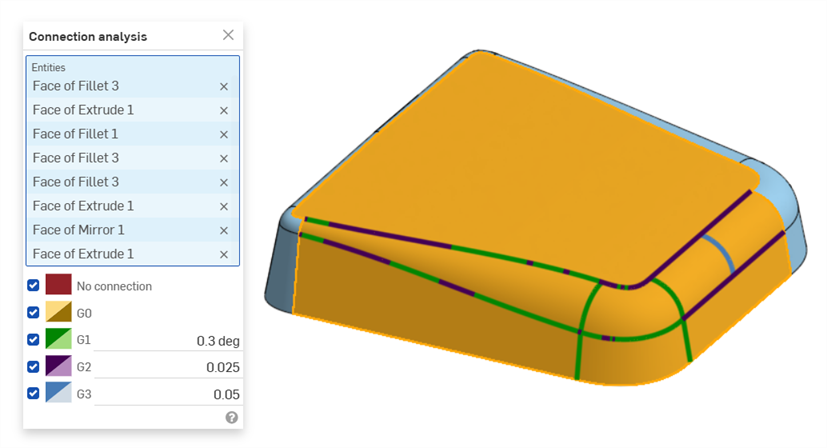

Mehrere Flächen:
-

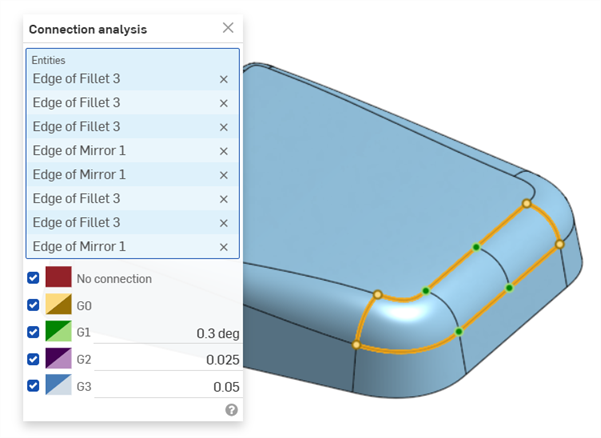

Mehrere Kurven:
-

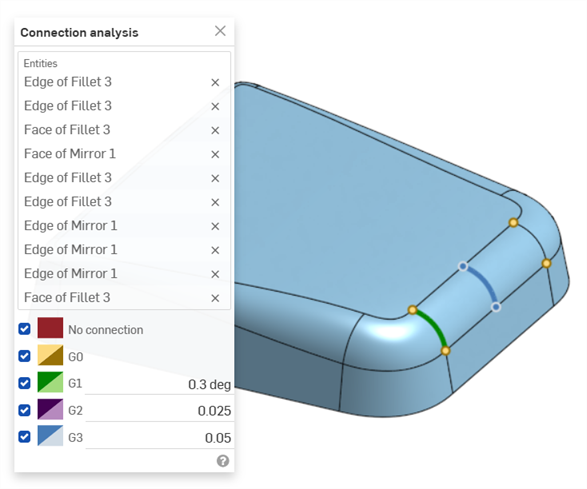

Kurven und Flächen:
