Available in: Sketch
Beschränken Sie einen Punkt auf den Mittelpunkt einer Linie oder eines Bogens.
Zwangsbedingungen können Sie mit der Umschaltfunktion ein- oder ausschalten, während Sie etwas auswählen: Wenn Sie auf „Symmetrisch“ klicken, werden alle ausgewählten Elemente zueinander symmetrisch angeordnet. Wenn Sie erneut auf „Symmetrisch“ klicken oder ein anderes Tool auswählen, wird die Option wieder ausgeschaltet.
Tastenkürzel: Umschalttaste+m
Videobeispiel
Video-Transkript
Das Werkzeug Mittelpunktskizze beschränkt einen Punkt auf den Mittelpunkt einer Linie oder eines Bogens. Um einen Mittelpunkt zu skizzieren, wählen Sie eine Linie und einen Punkt aus. Klicken Sie anschließend auf der Skizzierwerkzeugleiste auf das Werkzeug Mittelpunktskizze. Der Punkt ist auf den Mittelpunkt der Linie beschränkt.
Wählen Sie alternativ einen Bogen und einen Punkt aus. Klicken Sie dann auf das Werkzeug Midpoint-Skizze. Der Punkt ist auf den Mittelpunkt des Bogens beschränkt.
Schritte
- Zum Auswählen einer Linie und eines Punkts oder eines Bogen und eines Punkts.
- Klicken Sie auf das Mittelpunkt-Symbol (
).
Der Punkt wird auf den Mittelpunkt der Linie oder des Bogens beschränkt.
So platzieren Sie einen Punkt in der Mitte von zwei anderen Punkten auf einer Linie:
-
Wählen Sie den Startpunkt aus.
-
Wählen Sie den Endpunkt aus.
-
Wählen Sie den Punkt zwischen dem Start- und Endpunkt (den Mittelpunkt) aus.

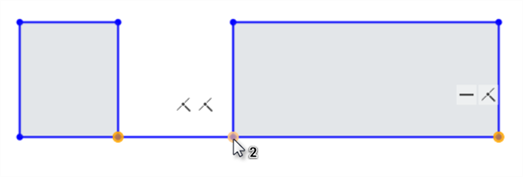

Der Startpunkt (links) und der Endpunkt (rechts) werden zuerst ausgewählt. Dann wird der Mittelpunkt ausgewählt (unter dem Mauszeiger angezeigt).
-
Klicken Sie in der Symbolleiste auf das Mittelpunkt-Symbol (
) :

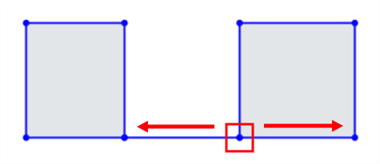

Für den dritten Punkt ist der gleiche Abstand zwischen dem Start- und Endpunkt festgelegt:
