Verfügbar in: Part Studios

Trim two adjacent surfaces by extending intersections to complete the trim.

Mit dem Tool „Gegenseitiges Trimmen“ können Sie zwei benachbarte Oberflächen trimmen, indem Sie die Schnittpunkte verlängern, um den Trimmvorgang abzuschließen.

Klicken Sie in der Symbolleiste auf das Feature-Tool „Gegenseitiges Trimmen“. Wählen Sie die erste Oberfläche im Grafikbereich aus. Klicken Sie im Grafikbereich auf die zweite Oberfläche. Klicken Sie für jede Oberfläche auf den Pfeil „Gegenüberliegende Seite behalten“, um anzugeben, welche Seite nach dem Trimmen beibehalten wird.

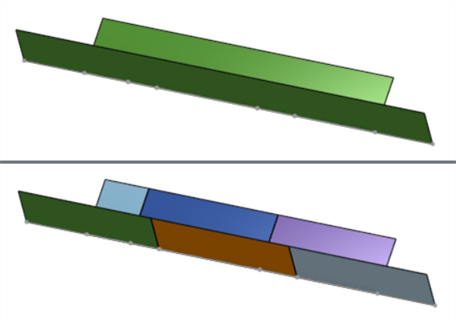

Wenn „Zusammenführen“ aktiviert ist, werden beide Oberflächen standardmäßig zu einer Oberfläche zusammengeführt. Deaktivieren Sie die Option, wenn Sie beide Oberflächen behalten möchten.

Klicken Sie auf das grüne Häkchen, um das Trimmen anzuwenden und das Dialogfenster zu schließen.

  1. Click Symbol für „Gegenseitiges Trimmen“.

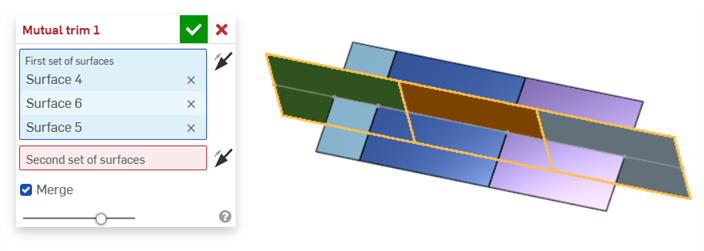

  2. Select the first surface.

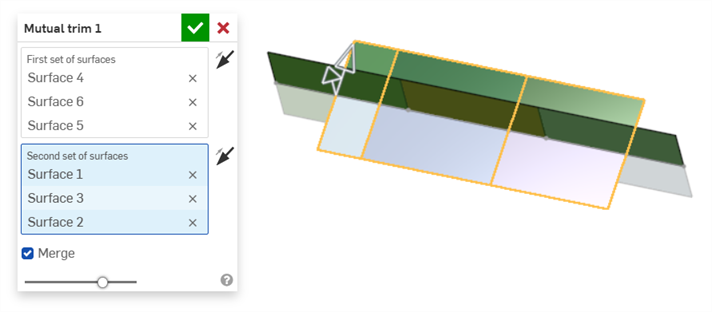

  3. Select the second surface.
  4. For each surface, click the Keep opposite side arrow to indicate which side is kept after the trim operation:

    Before directional arrows are flipped, above

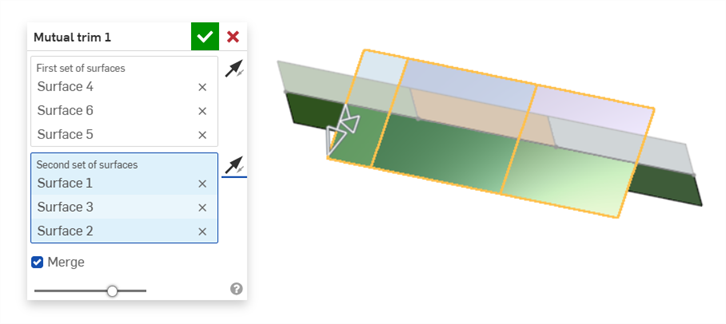

    Directional arrows flipped, above

  5. Optionally, check the Merge box to merge both surfaces into one surface.

The surface (or surfaces) are listed in the Surfaces list.

Hier finden Sie eine unvollständige Liste der Feature-Tools für Oberflächen. Bei der Modellierung von Oberflächenm können weitere Feature-Tools verwendet werden. Siehe Oberflächenbearbeitung.

  • Verdicken: zum Hinzufügen von Tiefe zu einer Oberfläche hinzu. Erstellen Sie ein neues Bauteil oder bearbeiten Sie ein vorhandenes Bauteil, indem Sie zu einer Oberfläche Wanddicke hinzugeben und sie in einen Volumenkörper umwandeln, Material zu einem vorhandenen Bauteil oder einer Oberfläche hinzufügen bzw. davon entfernen oder Bauteile in ihrem Pfad schneiden.
  • Umschließen:: erstellen Sie ein Bauteil, indem Sie alle Begrenzungen, die einen leeren Raum umgeben, auswählen, um einen Volumenkörper zu bilden. Verwenden Sie alle beliebigen Oberflächen und Volumenkörper (einschließlich Ebenen und Flächen), die sich überschneiden oder sich an einer Begrenzung verbinden, um ein Volumen zu erstellen. Erstellen Sie ein neues Bauteil oder bearbeiten Sie ein vorhandenes Bauteil, indem Sie Bauteile hinzufügen, entfernen oder Bauteile überschneiden.
  • Verrunden: zum Abrunden von scharfen Innen- und Außenkanten. Definieren Sie diese als standardmäßig konstanten Radius, stilisiert konisch oder variabel, indem Sie „Kantenverrundung“ auswählen. Wenden Sie optional eine Vollrundverrundung an, um eine nahtlose Überblendung einer oder mehrerer Flächen zwischen zwei gegenüberliegenden Seiten zu schaffen.
  • Symbol für FlächenüberblendungFlächenüberblendung: zum Abrunden von scharfen, verbundenen oder getrennten inneren und äußeren Flächen, um eine nahtlose Überblendung zwischen den Flächen zu erzeugen. Sie können hiermit auch die Überblendung lösen, um neue Flächen zu erzeugen, indem Sie einen Radius oder eine konstante Breite definieren. Definieren Sie außerdem den Überblendungsquerschnitt (rollende Kugel oder ausgetragenes Profil), die Symmetrie, die Steuerung, das Trimmen, die Zwangsbedingungen und die Begrenzungen.
  • Fläche löschen: zum Entfernen von Geometrie aus einem Bauteil. Wählen Sie aus, ob die Flächen in der Umgebung durch Dehnen, bis sie sich schneiden, zusammengeführt werden sollen, ob der Hohlraum mit einer Kappe versehen oder offen gelassen werden soll. Das Tool „Direktbearbeitung“ ist besonders praktisch, wenn Sie die parametrische Historie des Bauteils nicht vorliegen haben, wie es häufig bei einem importierten Bauteil der Fall ist.
  • Fläche verschieben: verschiebt, dreht oder versetzt eine oder mehrere ausgewählte Flächen. Das Tool „Direktbearbeitung“ ist besonders praktisch, wenn Sie die parametrische Historie des Bauteils nicht vorliegen haben, wie es häufig bei einem importierten Bauteil der Fall ist.
  • Fläche ersetzen: zum Trimmen einer Fläche oder erweitern einer Fläche zu einer neuen Oberfläche. Das Tool „Direktbearbeitung“ ist besonders praktisch, wenn Sie die parametrische Historie des Bauteils nicht vorliegen haben, wie es häufig bei einem importierten Bauteil der Fall ist.
  • Versatz der Oberfläche: zum Erstellen einer neuen Oberfläche, indem Sie eine bestehende Fläche, Oberfläche oder Skizzenregion versetzen. Legen Sie den Versatz auf 0 fest, damit die Kopie nicht versetzt wird.
  • Feature-Symbol „Ausformung“ Begrenzungsoberfläche: zum Erstellen oder Hinzufügen einer Oberfläche, die durch ihre Begrenzungsprofile spezifiziert ist.
  • Füllen: zum Erstellen einer Oberfläche (oder eines Bauteils aus Oberflächen), indem Sie Begrenzungen definieren und die Oberfläche durch Begrenzungsbedingungen verfeinern (anstatt die Verwendung von Referenzoberflächen fordern).
  • Begrenzung verschieben: zum Verschieben der Begrenzungskanten einer Oberfläche, um sie zu dehnen oder zu trimmen.
  • Regeloberfläche: Erstellen Sie eine Regeloberfläche aus einer vorhandenen Kante, Skizzenlinie oder Kurve.
  • Mutual trim - Trim two adjacent surfaces by extending intersections to complete the trim.
  • Beschränkte Oberfläche: Sie können eine Oberfläche aus einer Auswahl von Punkten oder Netzdaten innerhalb einer angegebenen Toleranz erstellen, Abweichungen anzeigen und die Oberfläche für Leistung oder Glattheit optimieren.
