Verfügbar in: PCB Studio

Altium 365 Integration links a user's Altium account to their Onshape account. Once integrated, the user can browse Altium workspaces, and import Altium boards directly into PCB Studio without the need to use files. When an Altium board is imported, it can be created in Onshape using the same tools already used for boards imported from file formats like IDF.

Altium 365 Integration is bidirectional. Changes to the board outline shape or component positions can be made in Onshape, re-imported into PCB Studio, and then pushed back to Altium.

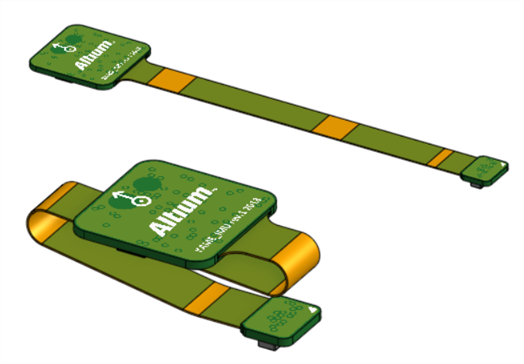

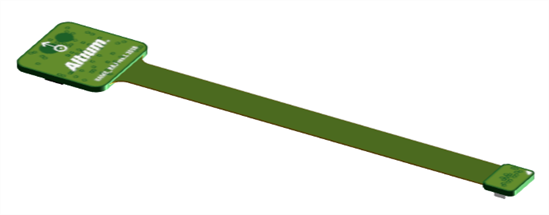

Unlike IDF files, boards imported into PCB Studio from Altium are created with decals that show the board’s copper, solder mask, and silkscreen. Any associated 3D component models that exist in Altium are imported and added to the PCB Studio component mappings library.

To use Altium 365 with Onshape, the following is required:

  • Altium account (sign in)

  • Access to Altium Workspaces

  • Edit rights to board Projects

Collaboration in Altium is via Altium's MCAD CoDesigner extension.

The Onshape PCB Studio Connector App must be enabled in each Altium workspace before PCB Studio can access that workspace. Altium workspace Administrator rights are required to complete this procedure.

  1. Sign in to Altium.

  2. Select Admin > Apps from the left side menu.

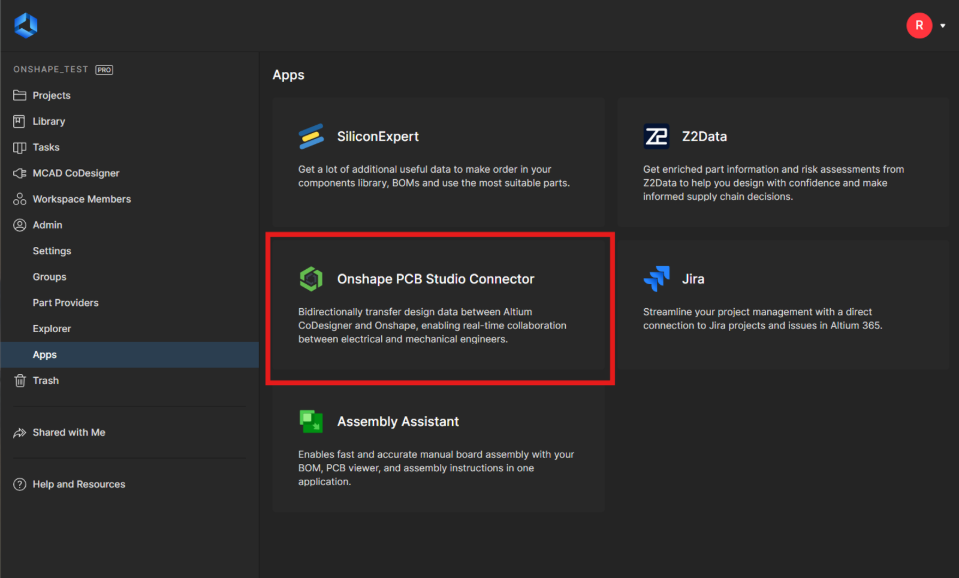

  3. Select the Onshape PCB Studio Connector app:

    Selecting Onshape PCB Studio Connector

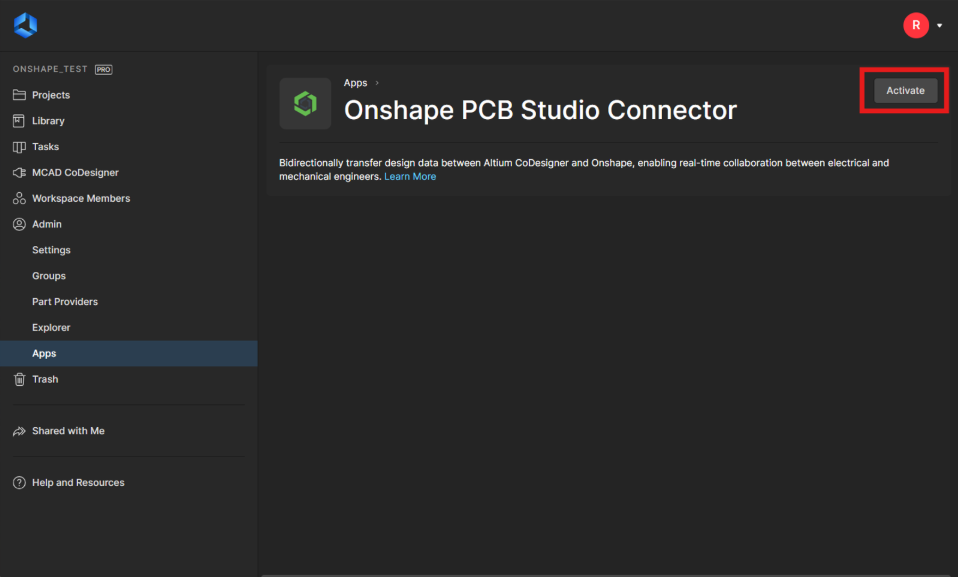

  4. Click Activate:

    Activating the Onshape PCB Studio Connector

  5. Click Activate again on the confirmation dialog to add the app to the Altium workspace. The integration can be removed from the workspace at any time if required by returning to the same screen and clicking Deactivate.

Ihre Altium-365-Integration wird u. U. von Ihrem Enterprise- oder Company-Administrator verwaltet werden. Siehe Enterprise-Einstellungen – Integrationen.Das ist der Fall, wenn Sie Altium 365 für ein Enterprise oder eine Company verwalten.

Die Altium-365-Integration wird derzeit beim Onshape Government-Abo nicht unterstützt.

To integrate your Altium 365 Account in order to access Altium workspace projects in a PCB Studio tab:

  1. Klicken Sie oben rechts im Onshape-Fenster auf das Symbol Kontobenutzer > Mein Konto:

    Mein Konto

  2. Klicken Sie in der Liste links auf der Seite auf Integrationen:

    Mein Konto > Integrationen

  3. Klicken Sie auf die Schaltfläche Altium-365-Konto hinzufügen.

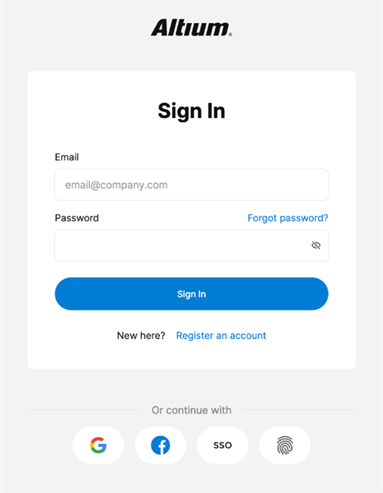

  4. If you are not already logged in, the Altium sign in page is displayed. Enter your credentials and click the Sign In button. Your Altium email does not have to be the same as your Onshape email.

    Altium sign in screen

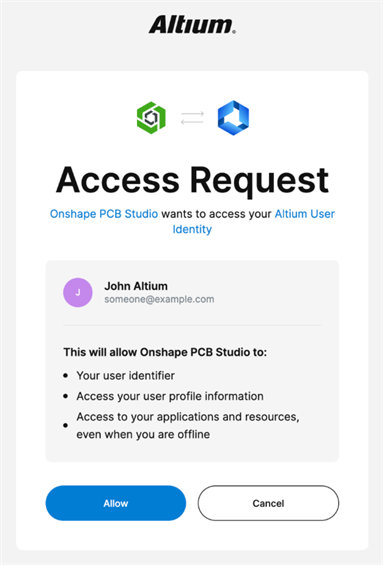

  5. The Access Request dialog is displayed. Click the Allow button to accept the request to connect Onshape PCB Studio to the Altium User identity:

    Altium access request screen

Sie werden zurück zur Onshape-Seite Integrationen weitergeleitet, wo die Altium-Integration jetzt hinzugefügt ist:

Altium-Integration hinzugefügt

Click Remove to remove the integration or Refresh to update it.

Wenn Sie das Altium-365-Konto mit Onshape integriert haben (wie oben erklärt), machen Sie das Folgende:

  1. Erstellen Sie auf der Seite Dokumente ein neues Dokument (Erstellen > Dokument).

  2. Legen Sie eine neue Registerkarte in PCB Studio an. Siehe PCB Studio in Onshape erstellen.

  3. Oben links auf der PCB-Studio-Registerkarte befinden sich die folgenden drei Symbole:

    Altium-Symbolleiste

    • Import ECAD Files ( ) - Import your board from the Altium 365 cloud service. Use the dropdown menu button () to select Import from Altium 365.

    • Push board to cloud service ( ) - Push board to the Altium 365 cloud service.

    • Pull board from cloud service ( ) - Pull board from the Altium 365 cloud service.

    Klicken Sie auf die Dropdown-Menü-Schaltfläche () und wählen Sie „Importieren aus Altium 365“ aus:

    Import aus Altium 365

  4. Ein Dialogfenster wird mit allen Altium-Arbeitsbereichen, in denen Sie Mitglied sind, wird geöffnet. Klicken Sie auf den gewünschten Arbeitsbereich (im Beispiel unten gibt es nur 1: onshape_test). Klicken Sie alternativ auf die Schaltfläche Abbrechen, um das Dialogfenster zu verlassen, ohne einen Arbeitsbereich auszuwählen.

    Startfenster der Altium-365-Integration

  5. Ein Dialogfenster wird geöffnet, in dem alle Projekte im Arbeitsbereich angezeigt werden. Klicken Sie auf ein Projekt, um es aus der Liste auszuwählen. Klicken Sie unter der Liste auf die Schaltfläche Weiter, um zur nächsten Projektseite im Arbeitsbereich zu gelangen. Oder klicken Sie auf die Schaltfläche Erste, um zur ersten Seite zurückzukehren.

    Dialogfenster „Altium-365-Integration“: Platine auswählen

    Wenn Sie den Mauszeiger über ein Projekt bewegen, erscheint unter dem Cursor eine Miniaturansicht des Projekts:

    Dialogfenster „Altium-365-Integration“: Platine auswählen

    Sobald ein Projekt ausgewählt ist, öffnet sich ein Dialogfenster mit allen Projektvarianten. Klicken Sie zum Auswählen auf die gewünschte Projektvariante. Klicken Sie dann auf die Schaltfläche Importieren. Oder klicken Sie auf die Schaltfläche Abbrechen, um das Dialogfenster zu verlassen, ohne eine Projektvariante auszuwählen:

    Dialogfenster „Altium-365-Integration“: Platine auswählen

  6. Wenn mehrere detaillierte Modellkomponenten heruntergeladen werden, kann dies länger dauern (selbst nachdem das ursprüngliche Projekt auf dem Bildschirm angezeigt wurde). Diese Komponenten werden über Hintergrundprozesse heruntergeladen. Sobald alle Komponenten installiert sind, klicken Sie oben rechts in der Symbolleiste auf das Symbol Aktualisieren (), um das Bibliotheksdokument auf die neueste Version zu bringen:

    Bibliothek aktualisieren

Nach dem Importieren wird das Projekt in die PCB-Studio-Registerkarte heruntergeladen:

Beispiel für eine importierte ECAD-Datei mit einer Platine

An diesem Punkt können Sie eine Baugruppe aus dieser PCB-Studio-Platine erstellen. Siehe CAD-Daten in ECAD übertragen.

Once your board edits are made in the Onshape Part Studio and Assembly, then synced with the PCB Studio, it is time to push those changes back to Altium:

  1. Klicken Sie auf die Schaltfläche Platine in die Cloud übertragen ().

    Dialogfenster zum Übertragen des Altium-Projekts

  2. Das Dialogfenster Altium-Projekt übertragen wird geöffnet. Fügen Sie Anmerkungen für ECAD-Benutzer in das Feld Kommentare ein. Sie können hier beliebige Informationen zu Änderungen an der Platine in Onshape eintragen.

  3. Klicken Sie auf die Schaltfläche Senden. Oder klicken Sie alternativ auf die Schaltfläche Abbrechen, um das Dialogfenster zu verlassen, ohne die Platine nach Altium zu übertragen.

  4. In Altium kann der ECAD-Benutzer dann:

    1. die Nachricht und alle Änderungen sehen, die an der Platine vorgenommen wurden

    2. entscheiden, ob diese Änderungen auf die Platine angewendet werden sollen

    3. weitere Änderungen an der Platine vornehmen

    4. auf die Schaltfläche Push to MCAD (An MCAD übertragen) klicken:

      1. eine Nachricht an den MCAD-Benutzer hinzufügen

      2. auf die Schaltfläche Senden klicken

  5. Im PCB Studio klickt der MCAD-Benutzer auf die Schaltfläche Platine aus der Cloud herunterladen (). Die Platine wird von Altium in das PCB Studio heruntergeladen und mit den Änderungen aktualisiert, die der ECAD-Benutzer in Altium vorgenommen hat.

Dieser Prozess kann beliebig oft wiederholt werden, bis der MCAD- und ECAD-Benutzer gemeinsam das Platinendesign fertiggestellt haben.

  • Bei der Umwandlung der CAD-Daten in ECAD werden für die Platine zusätzliche Footprint-Layouts in separaten Registerkarten im Dokument erstellt. Diese Footprint-Layouts sind den Oberflächen des Platinenmodells zugeordnet.

  • Die Kupfer- und Siebdruckinformationen übernimmt Onshape von Altium, sendet sie aber nicht an Altium zurück.
