Verfügbar in: Zeichnungen

Fügen Sie vollständig anpassbare Tabellen zu Zeichnungen hinzu.

  1. Klicken Sie auf Symbol „Tabelle“.
  2. Der Mauszeiger wird zu einem Tabellensymbol, und das Dialogfenster „Tabelle“ wird geöffnet:

    Schritt 2 der Verwendung des Tools „Tabelle“

  3. Bevor Sie klicken, um die Tabelle zu platzieren, können Sie die Anzahl der Zeilen und Spalten im Dialogfenster angeben.

  4. Definieren Sie, ob eine Titelzeile (eine Zeile oben in der Tabelle über allen Spalten) und eine Kopfzeile (eine zusätzliche Zeile unmittelbar unter der Titelzeile) erstellt werden sollen, indem Sie auf eines der Kontrollkästchen links von der Option klicken.

    Schritt 4 der Verwendung des Tools „Tabelle“

  5. Wählen Sie am unteren Ende der Tabelle aus, welche Ecke des Dialogfensters die verankerte Ecke sein soll (wie im Folgenden gezeigt):

    Verankerte Ecke in Zeichnungstabelle auswählen

    6. Der Standard-Verankerungspunkt in Onshape ist die rechte obere Ecke von Tabellen.

  6. Um eine Tabelle zu positionieren, klicken Sie zur Festlegung der Stelle auf das Blatt (verankert durch die in Schritt 4 ausgewählte verankerte Ecke).

Sie brauchen nicht direkt auf den Punkt klicken, sobald er sichtbar ist. Wenn Sie die Tabelle mit der Maus platzieren, werden Sie dünne, gestrichelte Linien bemerken, wenn sich der Mauszeiger in der Nähe anderer Elemente befindet. Dies sind Rückschlusslinien, auf die Sie die Tabelle ausrichten können. Klicken Sie einfach auf die angezeigte Linie, um die Tabelle auf diese Linie auszurichten.

  1. Klicken Sie auf das grüne Häkchen im Dialogfenster Kontrollkästchen-Symbol für „Akzeptieren“.
  2. Der Bezugstext wird geöffnet:

    Bezugstext-Palette

  3. Klicken Sie in eine Zelle, um Text einzugeben; mit der Tabulator-Taste (oder der Eingabetaste), wechseln Sie zwischen Zellen; verwenden Sie Umschalt+Tab für die vorherige Zelle. Um mehr als eine Textzeile in eine einzelne Zelle einzugeben, geben Sie mit Alt+Eingabetaste einen Zeilenwechsel ein.

Doppelklicken Sie auf eine Zelle, um die Palette „Bezugstext“ für die Textbearbeitung zu öffnen.

Kopieren Sie Tabellenzellen aus Onshape-Zeichnungstabellen und fügen Sie sie als neue, bearbeitbare Tabelle in Excel, Google Sheets oder eine Onshape-Zeichnung ein.

Das Kopieren einer Onshape-Zeichnungstabelle in Excel oder Google Sheets wird in Google Chrome, Mozilla Firefox und Microsoft Edge unterstützt. Safari wird nicht unterstützt. Das Kopieren von Text kann aufgrund von Plattformbeschränkungen zu unterschiedlichen Ergebnissen führen.

  1. Öffnen Sie eine Onshape-Zeichnungstabelle.

  2. Klicken und ziehen Sie, um die Zellen auszuwählen, die kopiert werden sollen. Die Auswahl wird mit einem gelben Umriss angezeigt.

    Gelbes Auswahlfeld in einer Tabelle

  3. Geben Sie die Auswahl frei. Die ausgewählten Zellen sind blau hervorgehoben. Drücken Sie Strg+c oder rechtsklicken Sie und wählen Sie dann Kopieren aus.

    Blaues Auswahlfeld in einer Tabelle und Kopieren aus dem Kontextmenü ausgewählt

  4. Öffnen Sie die Zeichnung oder das externe Blatt, in das Sie den Inhalt einfügen möchten.

  5. Rechtsklicken Sie auf die Position, an der Sie die Tabelle einfügen möchten, und wählen Sie Einfügen aus (oder drücken Sie Strg+v).

    Kopierte Zellen werden in die Zeichnung eingefügt

    6. Wenn Sie mit Onshape in Mozilla Firefox arbeiten, verwenden Sie Strg+V, um die Tabelle einzufügen. Der Befehl „Einfügen“ im Kontextmenü wird nicht unterstützt.

Sie können Tabellenzellen aus einem Microsoft Excel-Arbeitsblatt oder Google Sheet kopieren und dann als neue Tabelle in eine Onshape-Zeichnung einfügen.

  1. Öffnen Sie ein Excel-Arbeitsblatt oder Google Sheet.

  2. Wählen Sie die zu kopierenden Zellen aus, rechtsklicken Sie und wählen Sie Kopieren aus (oder per Tastaturbefehl: Strg+C).

  3. Öffnen Sie eine Onshape-Zeichnung.

  4. Rechtsklicken Sie auf die Position, um die Tabelle einzufügen, und wählen Sie Als Tabelle einfügen (oder drücken Sie Strg+v):

    Wählen Sie im Zeichnungskontextmenü „Als Tabelle einfügen“ aus.

    5. Wenn Sie mit Onshape in Mozilla Firefox arbeiten, verwenden Sie Strg+v, um die Tabelle einzufügen. Der Befehl „Einfügen“ im Kontextmenü wird nicht unterstützt.

  5. Die neue Tabelle wird mit der oberen linken Ecke unter dem Mauszeiger angezeigt. Klicken Sie, um die Tabelle an einer Position Ihrer Wahl zu platzieren:

    Tabelle in ein Zeichenblatt einfügen

  6. Nachdem Sie geklickt haben, wird der Inhalt der Tabelle zu den Tabellenzellen hinzugefügt:

    Im Zeichenblatt eingefügter Inhalt

  • Sie können keine Zellen in eine bereits vorhandene Tabelle in einer Onshape-Zeichnung einfügen.

  • Beim Einfügen von Zellen werden die Zellen aus der Zwischenablage entfernt und können kein zweites Mal eingefügt werden. Um die Zellen erneut einzufügen, kopieren Sie sie erneut aus der Quelle.

  • Vertikal und horizontal verbundene Zellen bleiben erhalten.

  • Die folgende Formatierung wird beibehalten: Textgröße, Schrift- und Zeichenstil (fett, kursiv, unterstrichen, durchgestrichen), Zellenbreite und -höhe. Andere Formatierungen wie Zellenhintergrund, Textfarbe und Hyperlinks werden nicht beibehalten.

  • Wenn nur ein Bauteil des Textes in einer Zelle Schrift- und Zeichenstile hat (fett, kursiv, unterstrichen, durchgestrichen), wird der Text ohne jegliche Schrift- und Zeichenstile eingefügt.

  • Beim Einfügen werden die Zelldaten unabhängig von ihrer ursprünglichen Ausrichtung zentriert ausgerichtet.

  • Einige Sonderzeichen werden nicht unterstützt.

  • Um eine Spalte oder Zeile innerhalb einer Tabelle zu kopieren und einzufügen, rechtsklicken Sie auf eine Zelle in der Tabelle, wählen im Kontextmenu Duplizieren und dann entweder Zeilen oder Spalten aus. Die ausgewählten Zeilen oder Spalten werden in der Tabelle dupliziert.

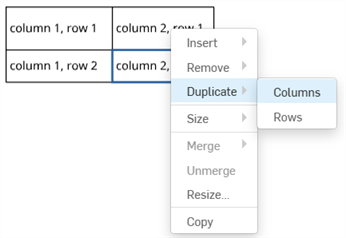

    Rechtsklicken Sie in eine ausgewählte Tabellenzelle, um die Optionen „Zeilen duplizieren“ oder „Spalten duplizieren“ auszuwählen.

Nachdem eine Tabelle erstellt und das Dialogfenster „Tabelle“ geschlossen wurde, können Sie den Mauszeiger über die Tabelle bewegen, um die Greifpunkte zu aktivieren:

Beispiel für die Bewegung des Mauszeigers über eine Tabelle zur Aktivierung der Greifpunkte

  • Ziehen Sie einen der Mittelpunkte (oben, unten oder seitlich), um die Größe der Tabelle zu ändern. Die Größe der Zellen wird relativ zueinander geändert.
  • Ziehen Sie einen der Eckpunkte, um die Tabelle zu verschieben.
  • Doppelklicken Sie auf die Mittelpunkte einer Tabelle, um die Größe automatisch an den Inhalt der Tabelle anzupassen.

  • Um die Größe der Zeilen und Spalten auf beiden Seiten des Zellenrandes zu ändern, ohne die Tabelle zu verkleinern, bewegen Sie den Mauszeiger über den oberen oder rechten Zellenrand, und wenn sich der Mauszeiger in einen doppelseitigen Pfeil verwandelt, klicken und ziehen Sie die Linie und legen Sie sie an der neuen Stelle ab. Um nur die Größe der Zeile oder Spalte der ausgewählten Zelle zu ändern und die Größe der restlichen Tabelle zu ändern, bewegen Sie den Mauszeiger über den unteren oder linken Zellenrand, und wenn sich der Mauszeiger in einen doppelseitigen Pfeil verwandelt, klicken und ziehen Sie die Linie und legen Sie sie an der neuen Stelle ab.

    Größe der Hervorhebung der Tabelle ändern

    Größenänderung der beiden Spalten auf beiden Seiten der Trennlinie, ohne dass die Größe der Tabelle geändert wird (zwei Bilder links), und Größenänderung nur der Spalte der ausgewählten Zelle, wobei der Rest der Tabelle entsprechend angepasst wird (zwei Bilder rechts).

  • Ziehen Sie eine Ecke der Tabelle, um sie an einer Ecke der Zeichnung einrasten zu lassen. Wenn Sie den roten Fangpunkt sehen, lassen Sie die Maustaste los, um die Tabelle zu platzieren.
  • Doppelklicken Sie auf eine Spalte oder einen Zeilenteiler, um die Spalte oder Zeile an den darin enthaltenen Text anzupassen:

    Beispiel für eine nicht an den Inhalt angepasste SpalteBeispiel für eine an den Inhalt angepasste Spalte

    Doppelklicken Sie auf den Teiler rechts neben der ersten Spalte, um die Größe der Spalte an den Inhalt anzupassen.

  • Wählen Sie eine Zelle aus, klicken Sie mit der rechten Maustaste und wählen Sie „Größe“ > „Spalten gleichmäßig“ oder > „Zeilen gleichmäßig“ aus, um entweder eine ganze Zeile oder eine Spalte gleich groß zu machen.

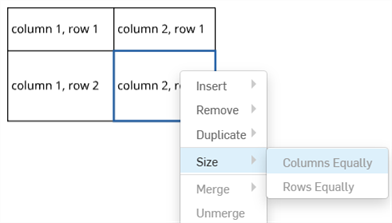

    Tabellen-Kontextmenü mit einheitlicher Spaltenverteilung und -größe hervorgehoben

  • Um die Spaltenbreite oder Zeilenhöhe numerisch zu ändern, wählen Sie eine Zelle aus, rechtsklicken Sie und wählen Sie „Anpassen“ aus, um das Dialogfenster „Anpassen“ zu öffnen. Geben Sie die neuen Maße für die Spaltenbreite und die Zeilenhöhe ein. Die Spaltenbreite und Zeilenhöhe dürfen die Blattgröße nicht überschreiten.

    Beispiel für die Größenänderung der Spaltenbreite und Zeilenhöhe einer Zelle

    Auswahl der Zelle r1c1, Rechtsklicken und Auswahl von „Anpassen“, um das Dialogfenster „Anpassen“ zu öffnen (links). Nachdem die Größe der Zelle angepasst wurde (rechts).

  • Klicken Sie einmal in eine Tabellenzelle oder -zeile, um die Palette für die Zellenformatierung zu aktivieren:

Beispiel für die Aktivierung der Toolbox „Tabelle bearbeiten“ durch einmaliges Klicken in eine Tabellenzelle oder -zeile

Die blau markierte Zelle ist die ausgewählte Zelle.

  • Doppelklicken Sie auf die zuvor ausgewählte verankerte Ecke, um das Dialogfenster „Tabelleneigenschaften“ zu aktivieren. In diesem Dialogfenster können Sie die ausgewählte verankerte Ecke durch einfaches Klicken auf das Feld Ihrer Wahl bearbeiten. Klicken Sie auf das Häkchen in der rechten oberen Ecke des Dialogfensters, um Ihre Änderungen vorzunehmen:

Screenshot des Dialogfensters „Tabelleneigenschaften“

Bei der Verwendung von Datumseigenschaften in Tabellenzellen wird die Zeitzone UTC verwendet. Dies könnte dazu führen, dass ein Datum beispielsweise am morgigen Tag angezeigt wird.

Palette zur Zellenformatierung

Klicken Sie auf eine Tabellenzelle, um die Palette für die Zellenformatierung zu öffnen:

Zeichnungstabelle, Palette zur Zellenformatierung

  • Zum Auswählen mehrerer Zeilen klicken Sie auf die Zeilen bei gedrückter Umschalttaste.
  • Wählen Sie mehrere aneinandergrenzende Zellen aus.
  • Klicken Sie in einer Zelle, um sie auszuwählen. Verwenden Sie die Greifpunkte, um die Zeile oder Spalte der Zelle anzupassen.

Symbol „Zeile oberhalb einfügen“Zeile oberhalb einfügen: fügt eine Zeile oberhalb der ausgewählten Zeile(n) ein

Symbol „Zeile unterhalb einfügen“Zeile unterhalb einfügen: fügt eine Zeile unterhalb der ausgewählten Zeile(n) ein

Symbol „Spalte links einfügen“Spalte links einfügen: fügt eine Spalte links von der oder den ausgewählten Spalten ein

Symbol „Spalte rechts einfügen“Spalte rechts einfügen: fügt eine Spalte rechts von der oder den ausgewählten Spalten ein

Symbol „Zeile entfernen“Zeilen entfernen: entfernt die ausgewählten Zeilen

Symbol „Spalte entfernen“Spalten entfernen: entfernt die ausgewählten Spalten

Symbol „Tabelle duplizieren“Duplizieren: dupliziert die aktuell ausgewählten Spalten oder Zeilen

Symbol „Spaltengröße angleichen“Spaltengröße angleichen: passt alle ausgewählten Spalten an die durchschnittliche Breite an.

Symbol „Zeilengröße angleichen“Zeilengröße angleichen: passt alle ausgewählten Zeilen an die durchschnittliche Höhe an

Symbol „Zellen zusammenführen“Zellen zusammenführen: führt die ausgewählten Zellen zu einer Zelle zusammen (horizontal, vertikal oder beides)

Symbol „Zusammenführung der Zellen aufheben“Zusammenführung der Zellen aufheben: macht die Zusammenführung der zuletzt zusammengeführten Zellen rückgängig.

Sie können diese Befehle auch über das Kontextmenü aufrufen, wenn mindestens eine Zelle ausgewählt ist:

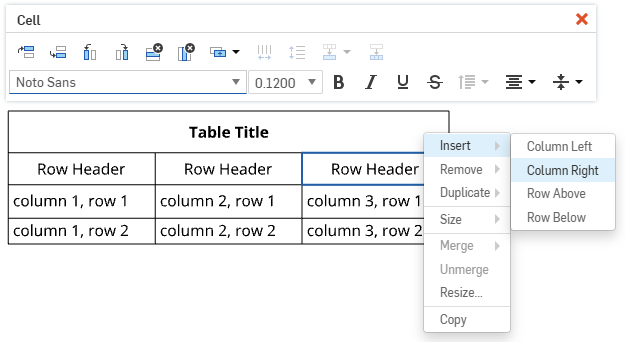

Palette zur Zellformatierung und Zellen-Kontextmenü

Alle Befehle zur Textformatierung, die in der Palette „Bezugstext“ vorliegen, sind auch in der Palette zur Zellenformatierung verfügbar.

Es gibt zwei Möglichkeiten, das Dialogfenster „Tabelleneigenschaften“ zu öffnen:

  1. Klicken Sie mit der rechten Maustaste auf die Tabelle und wählen Sie „Tabelleneigenschaften ...“ aus.

Tabelleneigenschaften im Menü

Das Dialogfenster „Tabelleneigenschaften“ wird geöffnet.

  1. Oder doppelklicken Sie einfach auf eine Ecke der Tabelle, um das Dialogfenster für die Tabelleneigenschaften direkt zu öffnen:

Dialogfenster „Tabelleneigenschaften“

Vom Dialogfenster „Tabelleneigenschaften“ können Sie durch Klicken auf das Kästchen Ihrer Wahl einstellen, welche Ecke der Tabelle die verankerte Ecke sein soll. Klicken Sie auf das Häkchen rechts oben im Dialogfenster, um die Änderungen zu übernehmen.
